Display module
STC1602B (Character LCD)
Артикул STC1602B
Размер3.5"
Разр.16 Characters x 2 Lines
Инт.Параллель 6800
Драйвер ИСCustom
Ярк.—
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияLCD Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсПараллель 6800
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика—
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5"
Разр.16 Characters x 2 Lines
Инт.Параллель 6800
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.—
VA—

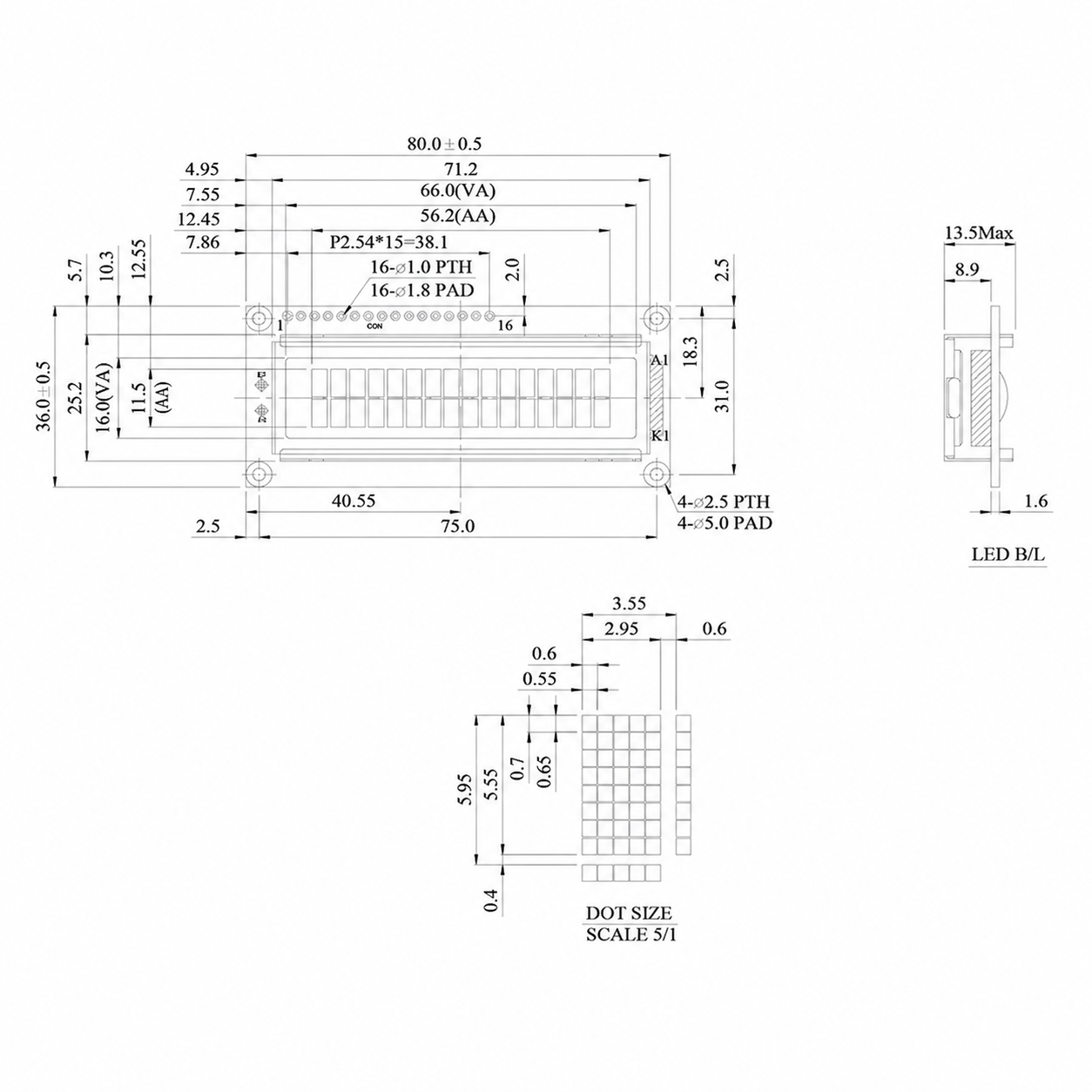

Габар. мм80.0 x 36.0 x 13.5 (MAX) mm
Рейтинг—
Активная область (мм)56.20 x 11.5 mm
Number of Characters16 Characters x 2 Lines
Module dimension80.0 x 36.0 x 13.5 (MAX) mm
View area66.0 x 16.0 mm
Активная область56.20 x 11.5 mm
Dot size0.55 x 0.65 mm
Dot pitch0.60 x 0.70 mm
Character size2.95 x 5.55 mm
Character pitch3.55 x 5.95 mm
Duty1/16
Backlight TypeLED
ICST7066U
Интерфейс6800
Описание
Character LCD module STC1602B. разрешение / format: 16 Characters x 2 Lines. Module: 80.0 x 36.0 x 13.5 (MAX) mm. драйвер: ST7066U. интерфейс: 6800.
Application areas：Industrial

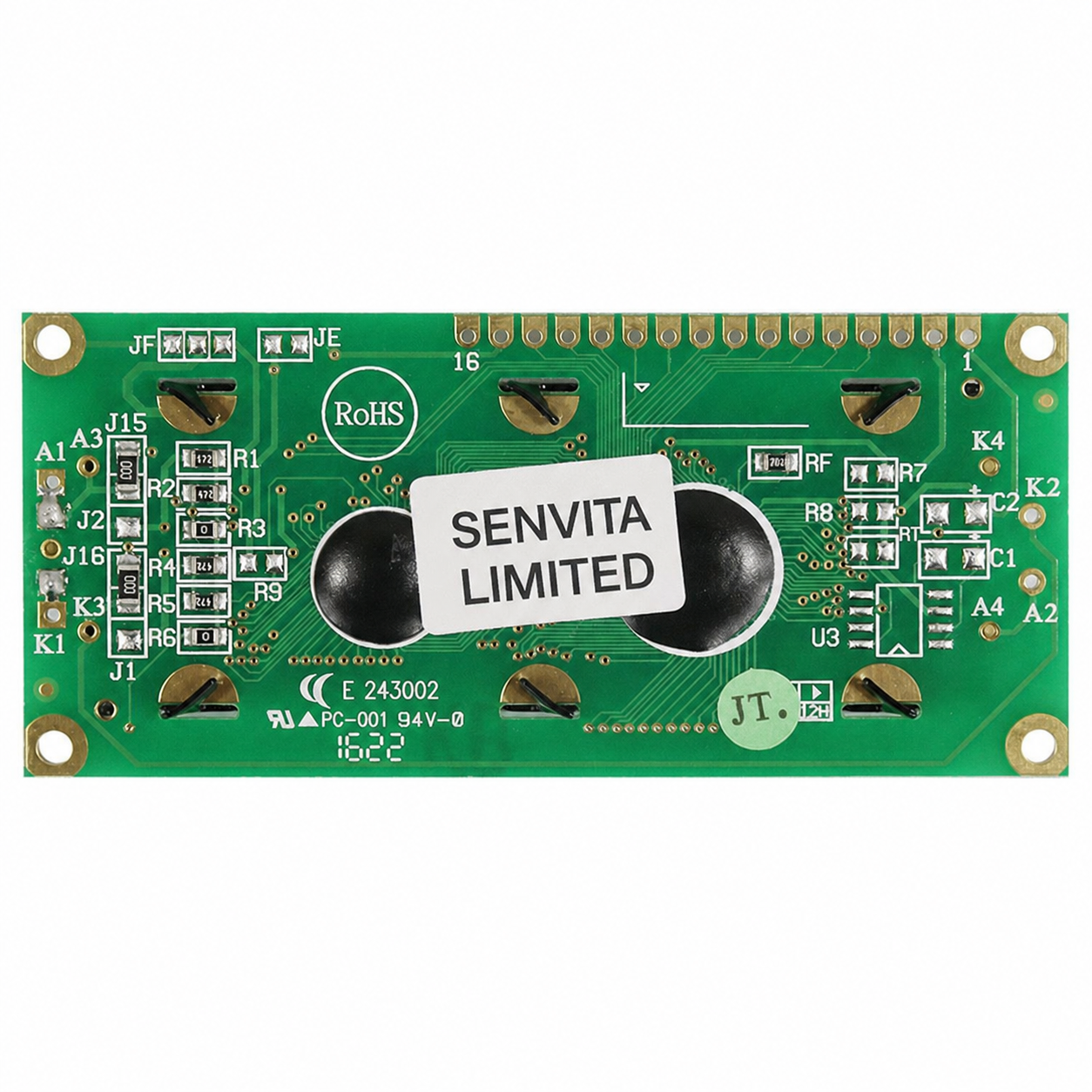

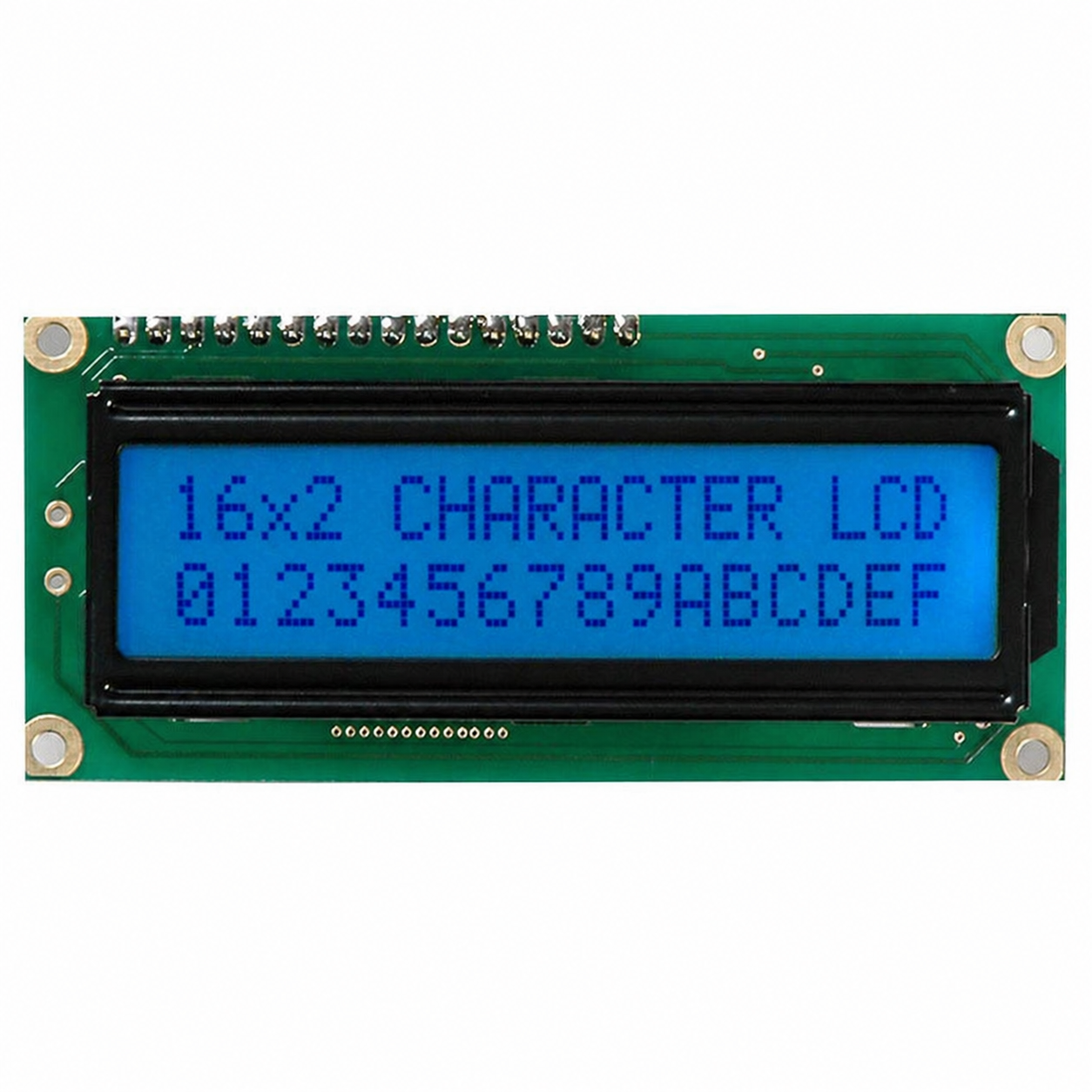

Product images
