Display module
2.1 дюйм OLED with Oncell 480x480 CO5300AF IC Square LTPS-AMOLED module
Артикул STK021WVOSN009-C003B
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Ярк.600 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияOLED Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика600 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.600 nits
VAFree V.A
Габар. мм42.39*42.39*2.55
Рейтинг★★★☆☆
Активная область (мм)38.39*38.39
Размер2.1”
Разрешение480x480
ИнтерфейсQSPI
ДрайверCO5300AF
Угол обзораFree V.A
СенсорCTP
Температура-20℃~60℃
Популярность★★★
Яркость600 nits
Габариты42.39*42.39*2.55
Активная область38.39*38.39
Описание
STK021WVOSN009-C003B module features a 2.14-inch AMOLED Module. This color active matrix AMOLED module adopts Low Temperature Poly-silicon Thin Film Transistors as active switching devices. With a 480x480 pixel resolution and a 38.39x38.39mm active area, it is equipped with CO5300AF controller and CST9220 touch IC, supporting QSPI interface. Boasting a high contrast ratio of 10000:1, 99% NTSC color gamut, and white light brightness up to 600cd/m², the module features an operating temperature range of -20℃~+60℃ and storage temperature of -30℃~+70℃. Measuring 42.39x42.39x2.55mm and weighing only 11g, it is suitable for various scenarios requiring excellent display performance and stability.
• Наименование: 2.1 inch OLED with Oncell 480x480 CO5300AF IC Square LTPS-AMOLED module
• Артикул: STK021WVOSN009-C003B
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: AMOLED
• Цвета: --
• Цветовой охват: 99%
• Время отклика: --
• Разрешение (пикс.): 480x480
• Шаг пикселя: --
• Направление обзора: Free V.A
• Драйвер: CO5300AF
• Габариты: 42.39*42.39*2.55mm
• Зона просмотра: --
• Активная область: 38.39*38.39mm
• Яркость: 600cd/m²
• Контраст: 10000：1
• Тип интерфейса: QSPI
• Число выводов: 24
• Шаг выводов: --
• Сенсорный интерфейс: --
• Контроллер тача: CST9220
• Тип подключения: soldering type
• Питание: 3.3V
• Срок службы: 30000h
• Рабочий температурный диапазон: -20℃～+60℃
• Диапазон хранения: -30℃～+70℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Наименование: 2.1 inch OLED with Oncell 480x480 CO5300AF IC Square LTPS-AMOLED module
• Артикул: STK021WVOSN009-C003B
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: AMOLED
• Цвета: --
• Цветовой охват: 99%
• Время отклика: --
• Разрешение (пикс.): 480x480
• Шаг пикселя: --
• Направление обзора: Free V.A
• Драйвер: CO5300AF
• Габариты: 42.39*42.39*2.55mm
• Зона просмотра: --
• Активная область: 38.39*38.39mm
• Яркость: 600cd/m²
• Контраст: 10000：1
• Тип интерфейса: QSPI
• Число выводов: 24
• Шаг выводов: --
• Сенсорный интерфейс: --
• Контроллер тача: CST9220
• Тип подключения: soldering type
• Питание: 3.3V
• Срок службы: 30000h
• Рабочий температурный диапазон: -20℃～+60℃
• Диапазон хранения: -30℃～+70℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

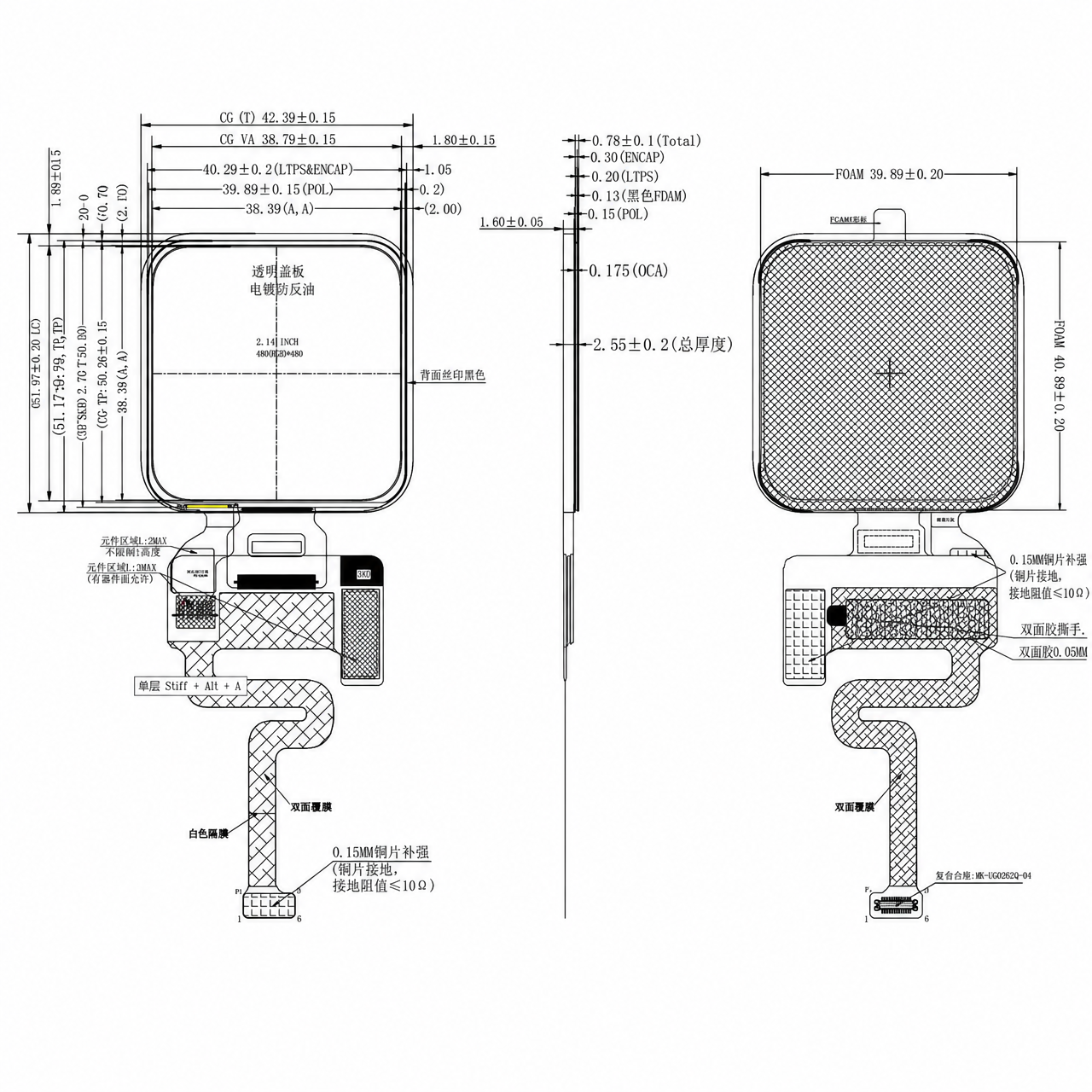

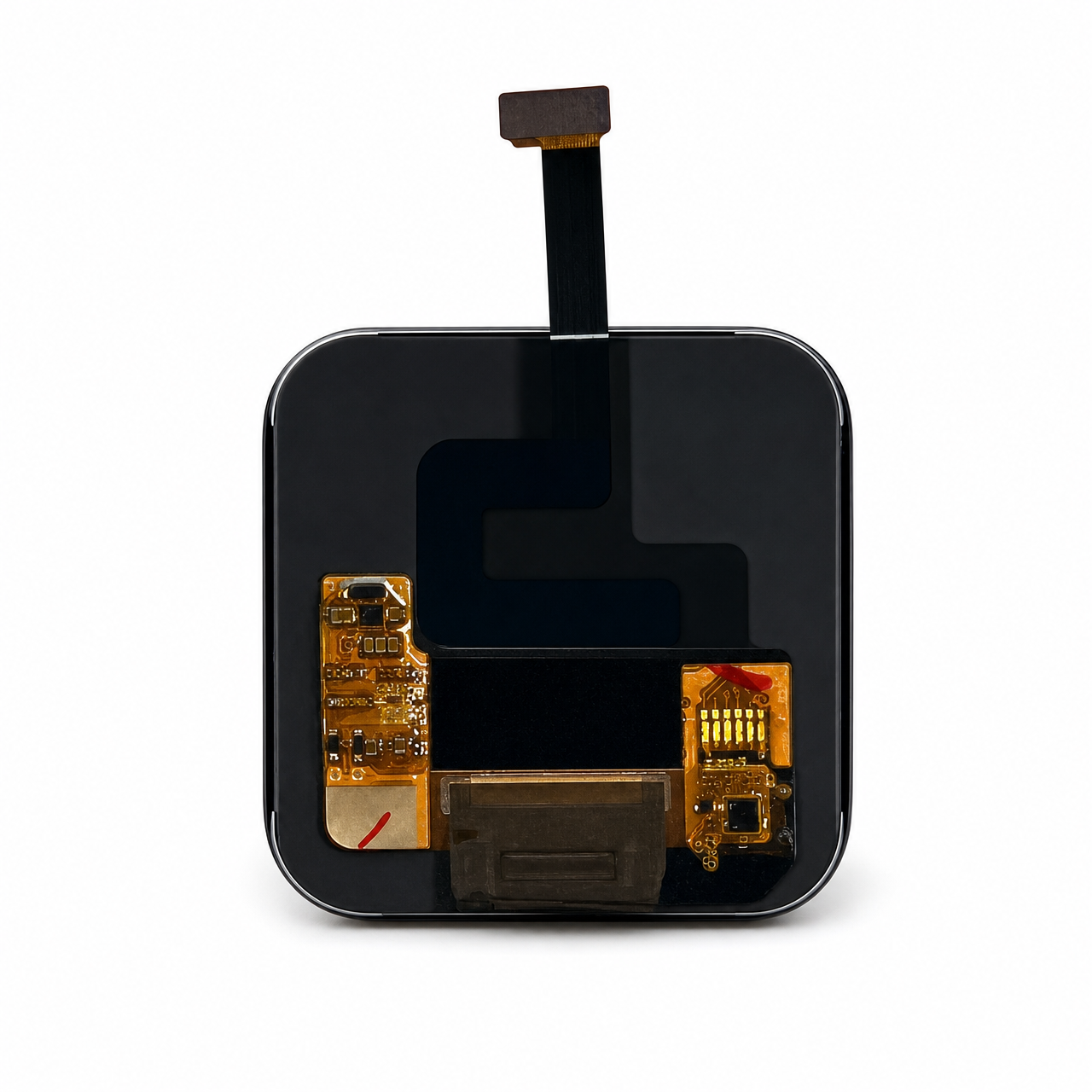

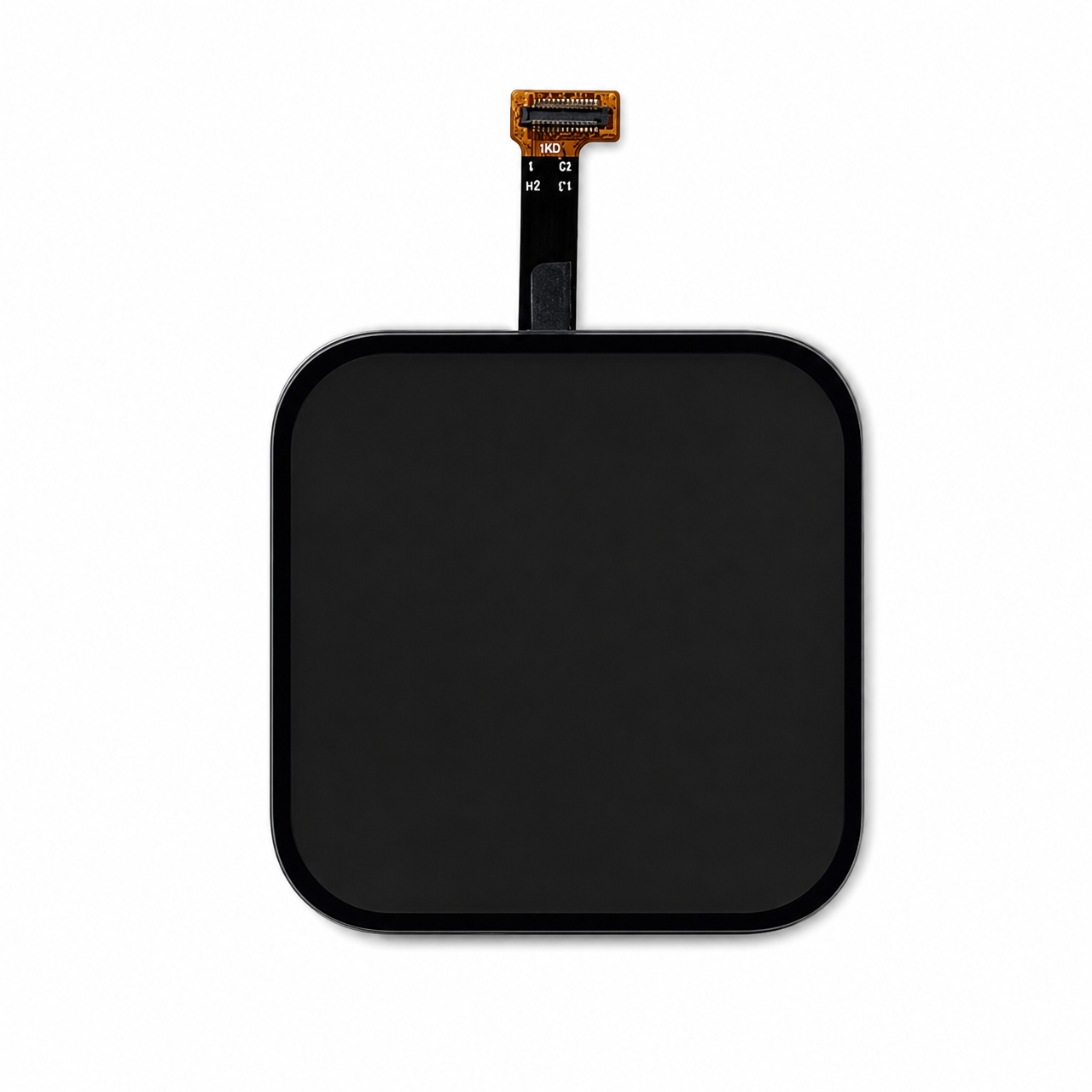

Product images
