Display module
2.1 дюйм 480x480 ST7701S SPI+16/18/24 RGB интерфейс TFT LCD with capacitive touch
Артикул STK021WVFPD003-C001A
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Ярк.500 nits
ТачCTP
Product highlights
Key engineering points buyers usually verify first.
TechnologyTFT Display Modules
Panel technology tuned for stable visual performance in embedded designs.
InterfaceSPI
Connectivity suited for embedded and smart device integration.
Operating range-20°C ~ +70°C
Designed for dependable operation across demanding environments.
Optical500 nits
Balanced brightness and viewing performance for product integration.
Спецификации
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.500 nits
VAFree V.A

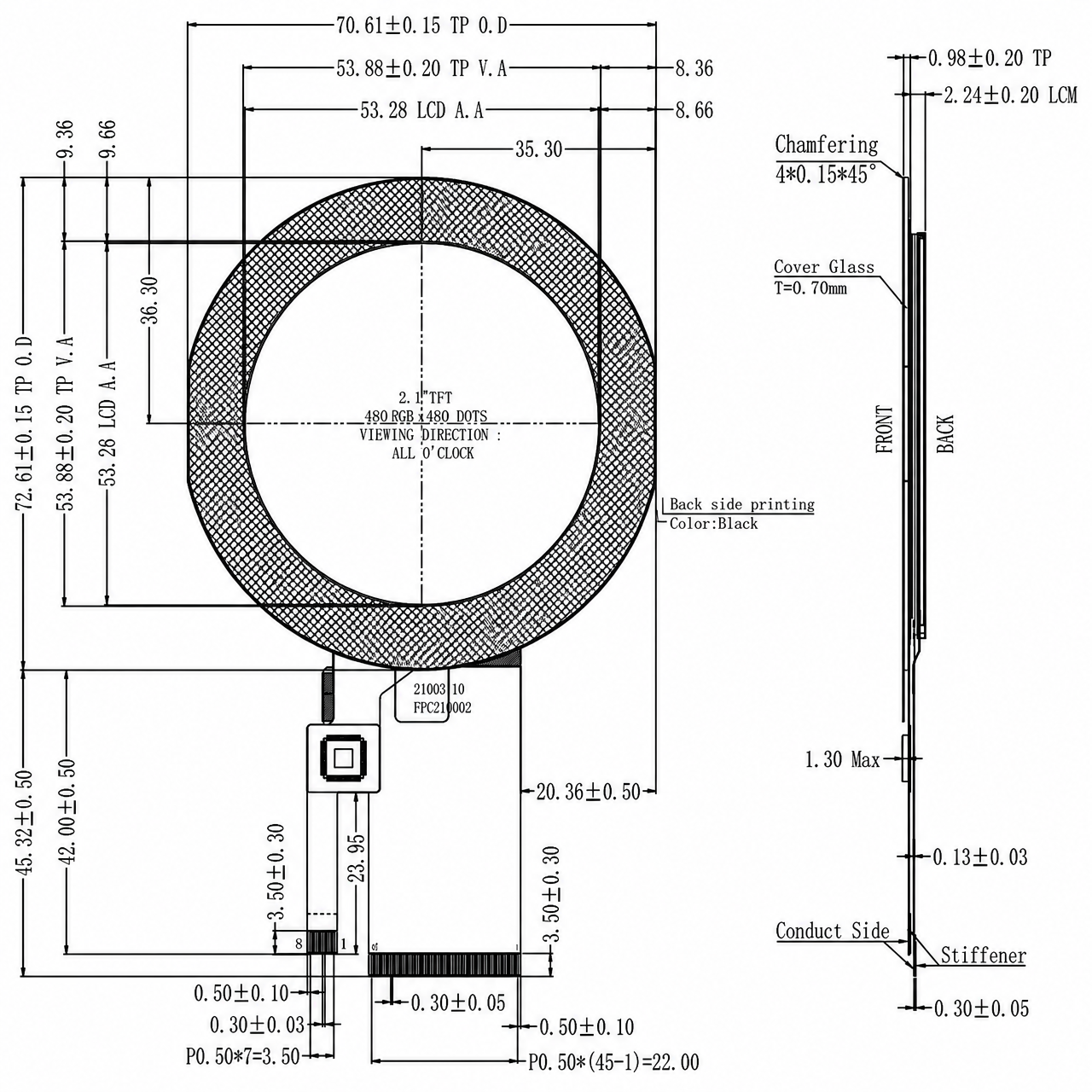

Габар. мм70.61*72.61*3.39
Рейтинг★★★☆☆
Активная область (мм)53.28*53.28
Размер2.1”
Разрешение480x480
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость500 nits
Габариты70.61*72.61*3.39
Активная область53.28*53.28
Описание
• Наименование: 2.1 inch 480x480 ST7701S SPI+16/18/24 RGB interface TFT LCD with capacitive touch
• Артикул: STK021WVFPD003-C001A
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 70.61*72.61*3.39mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 500cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI+16/18/24 RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =12.8V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 70.61*72.61*0.98mm
• VA size: 53.88*53.88mm
• Драйвер: ST1633i
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK021WVFPD003-C001A
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 70.61*72.61*3.39mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 500cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI+16/18/24 RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =12.8V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 70.61*72.61*0.98mm
• VA size: 53.88*53.88mm
• Драйвер: ST1633i
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

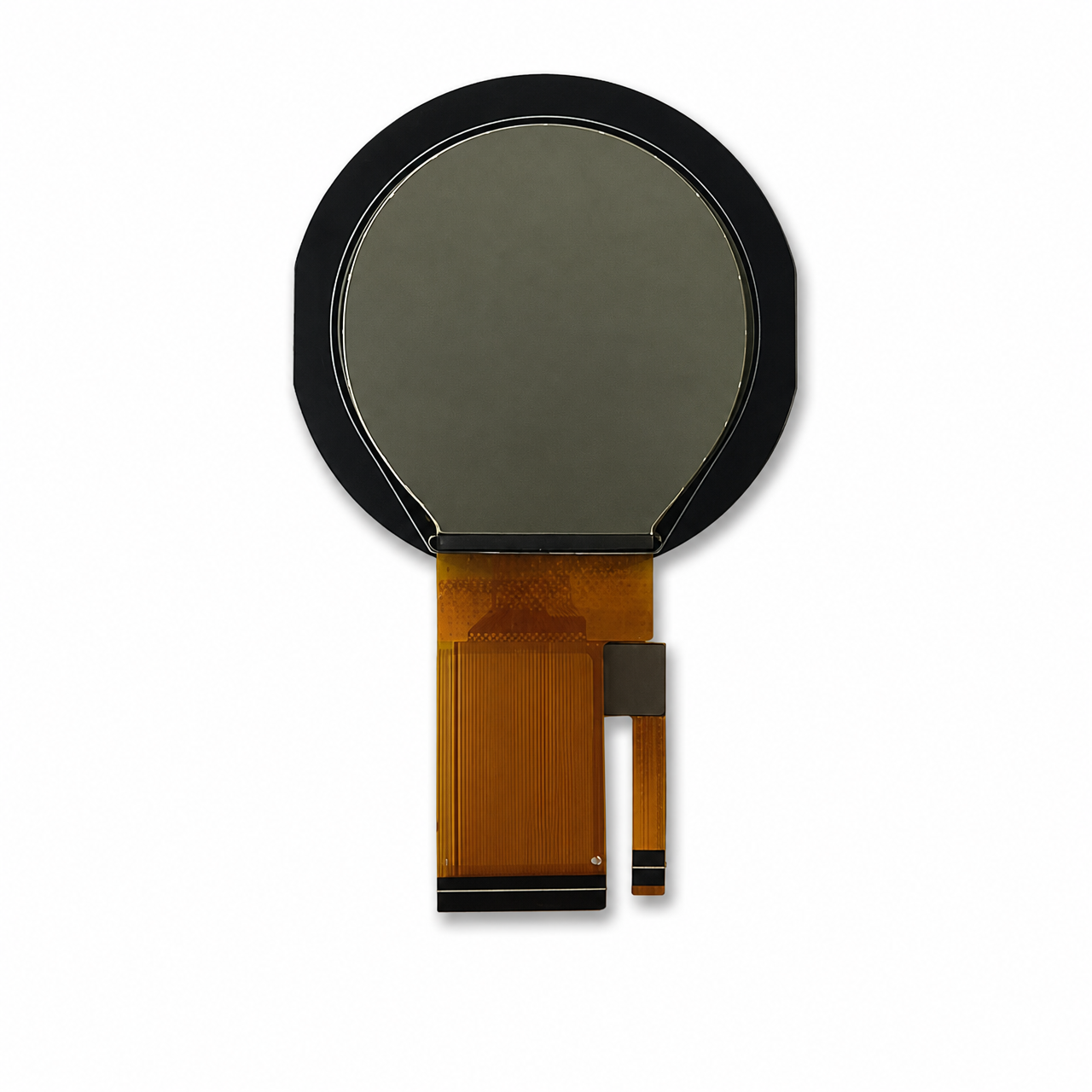

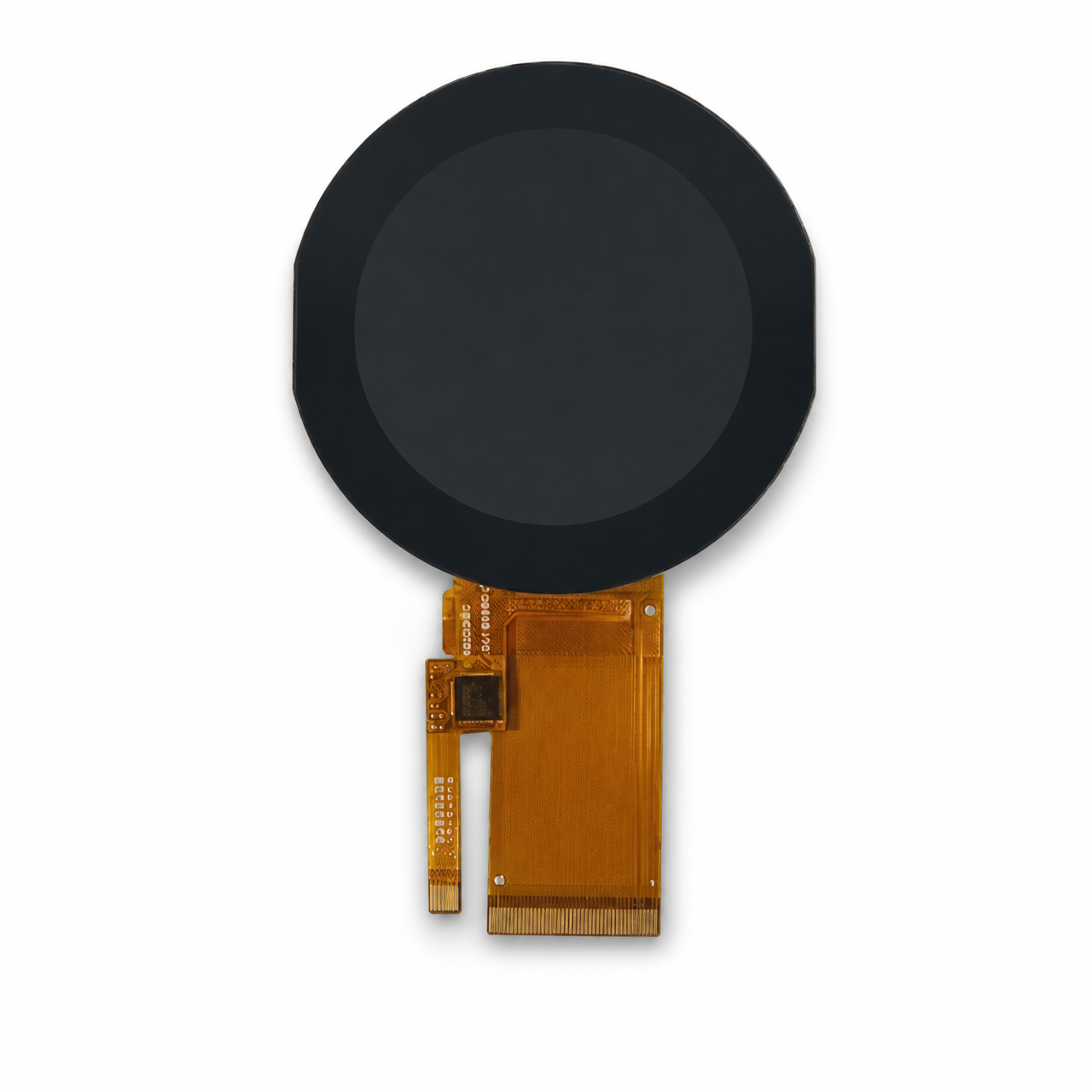

Product images
