Display module
2.1 дюйм High Contrast with CTP Round LCD module ST7701S/ST1633i драйвер 480x480 Industrial TFT LCD
Артикул STK021WVFPD011-C001A
Размер2.1”
Разр.480x480
Инт.RGB
Драйвер ИСCustom
Ярк.600 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика600 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.1”
Разр.480x480
Инт.RGB
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.600 nits
VAFree V.A
Габар. мм70.61*72.61*3.39
Рейтинг★★★☆☆
Активная область (мм)53.28*53.28
Размер2.1”
Разрешение480x480
ИнтерфейсRGB
ДрайверST7701S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость600 nits
Габариты70.61*72.61*3.39
Активная область53.28*53.28
Описание
• Наименование: 2.1 inch High Contrast with CTP Round LCD module ST7701S/ST1633i Driver IC 480x480 Industrial TFT LCD
• Артикул: STK021WVFPD011-C001A
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 70.61*72.61*3.39mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 16/18/24BIT RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =3.0V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+F+F
• Outline size: 70.61*72.61*0.98mm
• VA size: 53.88*53.88mm
• Драйвер: ST1633i
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK021WVFPD011-C001A
• Размер: 2.1 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 70.61*72.61*3.39mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 16/18/24BIT RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =3.0V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+F+F
• Outline size: 70.61*72.61*0.98mm
• VA size: 53.88*53.88mm
• Драйвер: ST1633i
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

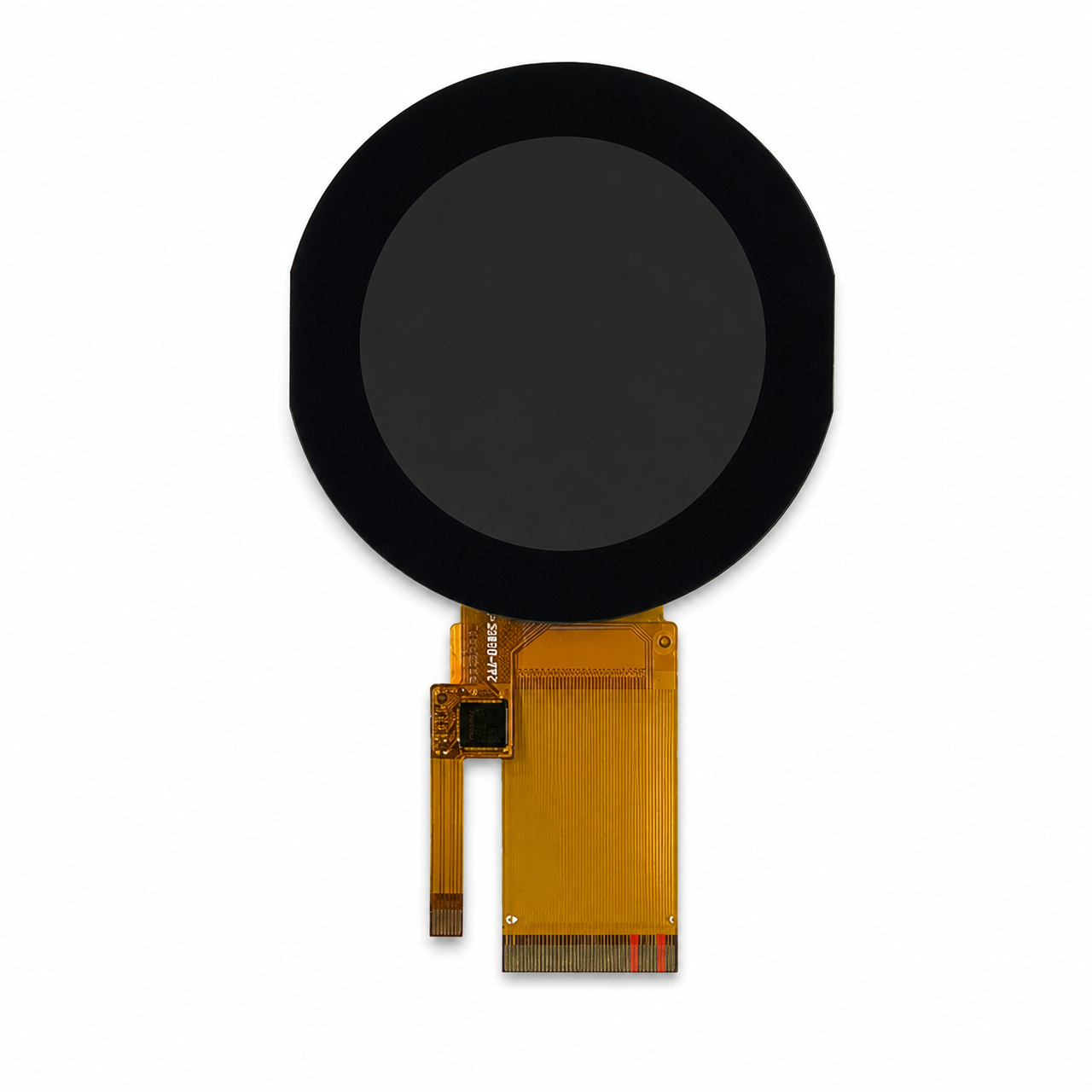

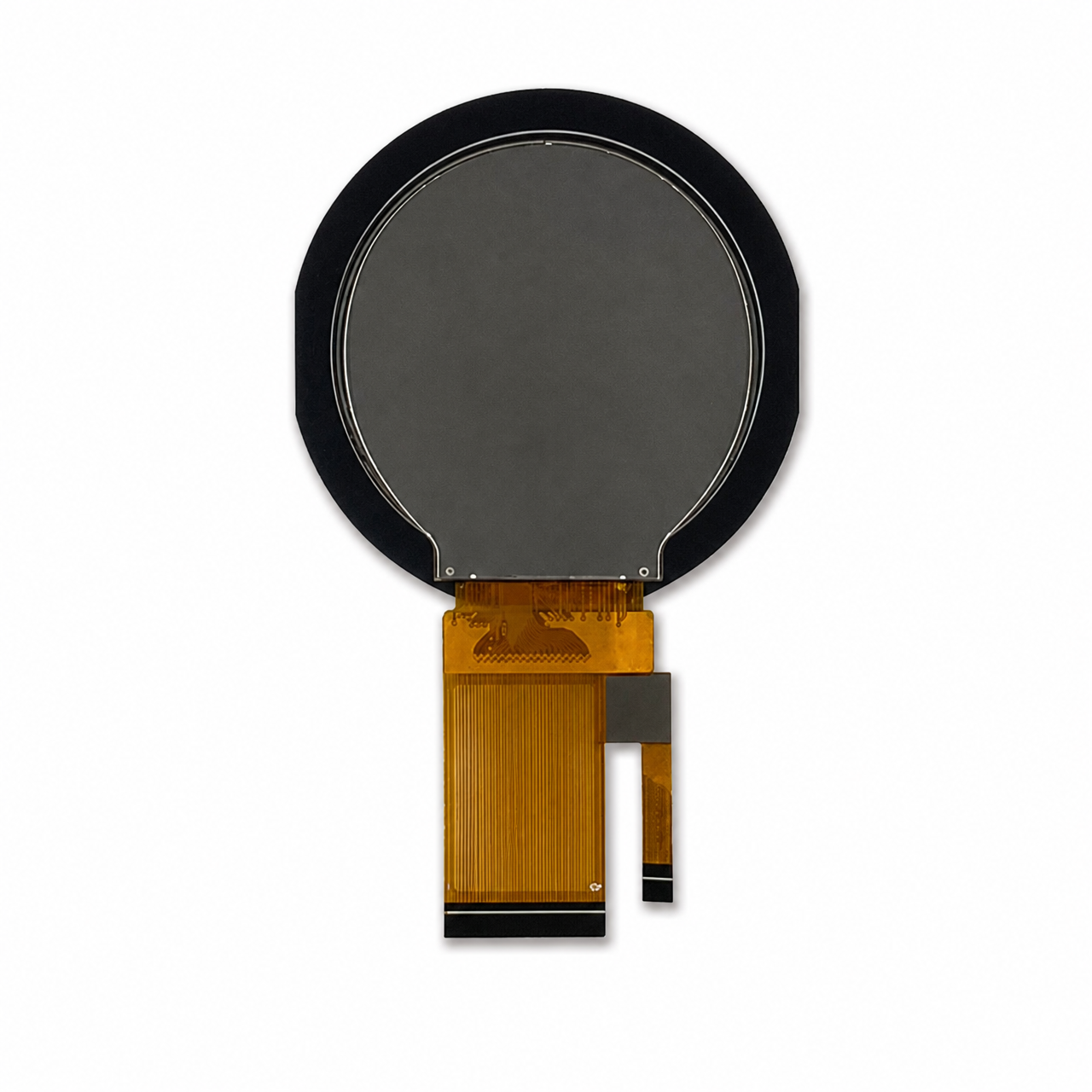

Product images
