Display module
2.2 дюйм 240x320 ER61516 8/16BIT MCU интерфейс TFT LCD with touch panel
Артикул STK022QVFBD014-RT
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСCustom
Ярк.450 nits
ТачRTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика450 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачRTP
Ярк.450 nits
VAFree V.A

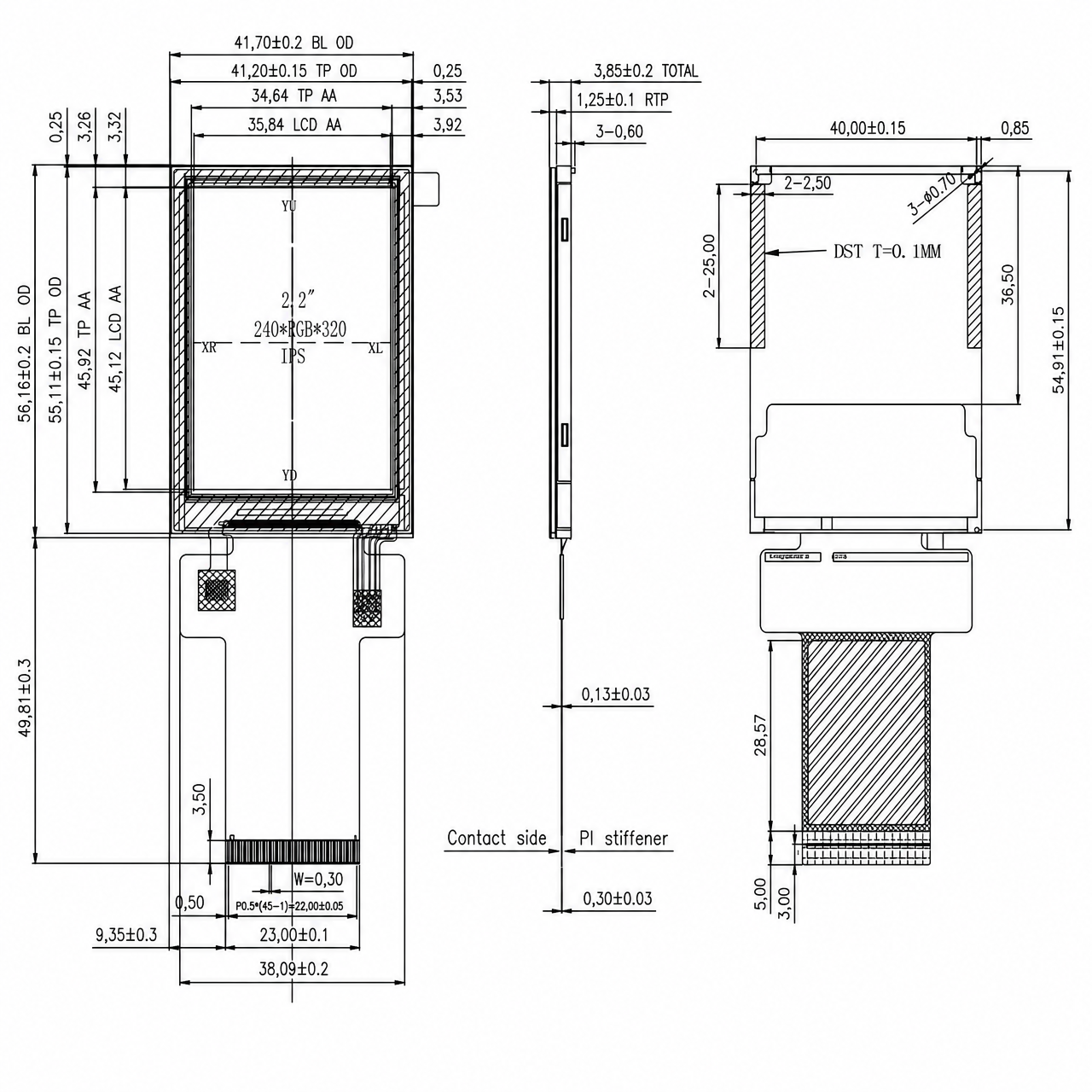

Габар. мм41.70*56.16*3.85
Рейтинг★★★☆☆
Активная область (мм)33.84*45.12
Размер2.2”
Разрешение240x320
ИнтерфейсMCU
ДрайверER61516
Угол обзораFree V.A
СенсорRTP
Температура-20℃~70℃
Популярность★★★
Яркость450 nits
Габариты41.70*56.16*3.85
Активная область33.84*45.12
Описание
• LCD name: 2.2 inch 240x320 ER61516 8/16BIT MCU interface TFT LCD with touch panel
• Артикул: STK022QVFBD014-RT
• Size: 2.2 inch
• Сенсорная панель: Yes
• Тип тачскрина: Resistive Touch
• Тип дисплея: IPS
• Цвета: 65K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.141(H)*0.141(V)
• Направление обзора: Free V.A
• Драйвер: ER61516
• Display mode: Transmissive / Normally black
• Габариты: 41.70*56.16*3.85mm
• Зона просмотра: --
• Активная область: 33.84*45.12mm
• Яркость: 450cd/m²
• Контраст: 500:1
• Тип интерфейса: 8/16BIT MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series/Parallel/4 Series & 2 Parallel VF=3.2V, IF=60mA
• LED life time:50000 h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK022QVFBD014-RT
• Size: 2.2 inch
• Сенсорная панель: Yes
• Тип тачскрина: Resistive Touch
• Тип дисплея: IPS
• Цвета: 65K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.141(H)*0.141(V)
• Направление обзора: Free V.A
• Драйвер: ER61516
• Display mode: Transmissive / Normally black
• Габариты: 41.70*56.16*3.85mm
• Зона просмотра: --
• Активная область: 33.84*45.12mm
• Яркость: 450cd/m²
• Контраст: 500:1
• Тип интерфейса: 8/16BIT MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series/Parallel/4 Series & 2 Parallel VF=3.2V, IF=60mA
• LED life time:50000 h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

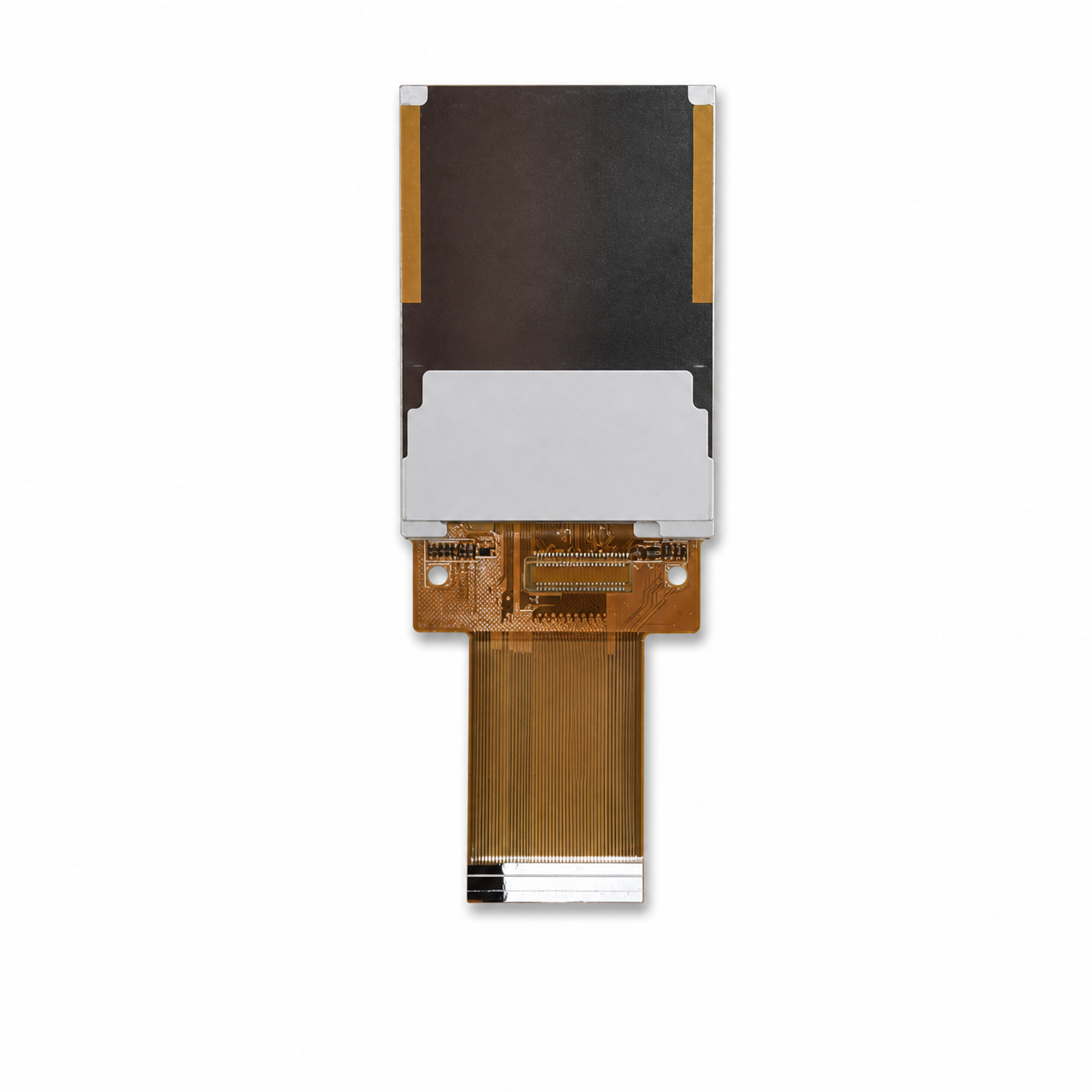

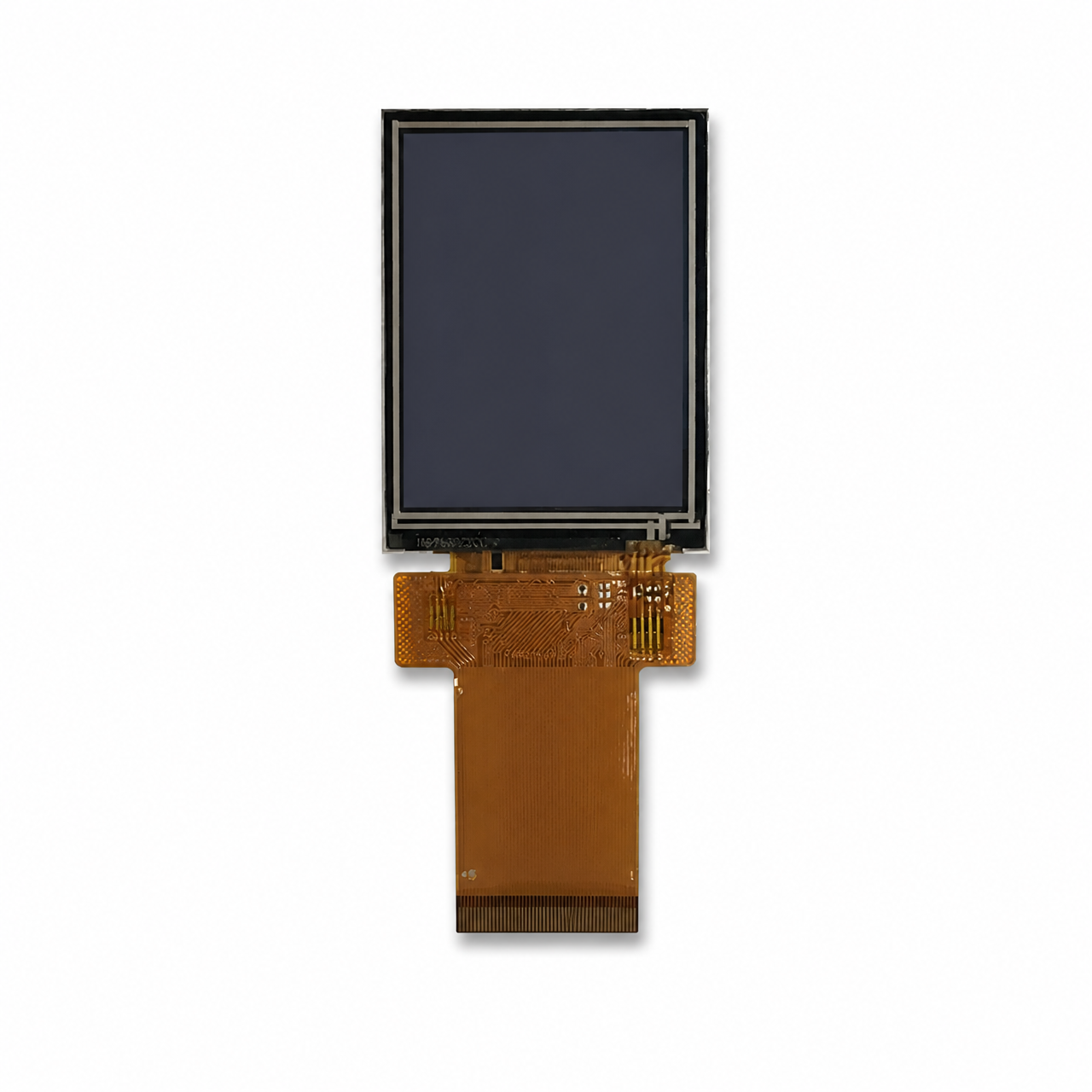

Product images
