Display module
2.2 дюйм 240x320 ST7789V LCD module with build-in capacitive touch panel
Артикул STK022QVTBD032-C002A
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСST7789V
Ярк.240 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика240 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСST7789V
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.240 nits
VAV.A 6H
Габар. мм41.70*56.16*4.63
Рейтинг★★★☆☆
Активная область (мм)33.48*44.64
Размер2.2”
Разрешение240x320
ИнтерфейсMCU
ДрайверST7789V
Угол обзораV.A 6H
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость240 nits
Габариты41.70*56.16*4.63
Активная область33.48*44.64
Описание
• LCD name: 2.2 inch 240x320 ST7789V LCD module with build-in capacitive touch panel
• Артикул: STK022QVTBD032-C002A
• Размер: 2.2 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TN
• Цвета: 65K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.1395(H)*0.1395(V)
• Направление обзора: V.A 6H
• Драйвер: ST7789V
• Display mode: Transmissive / Normally white

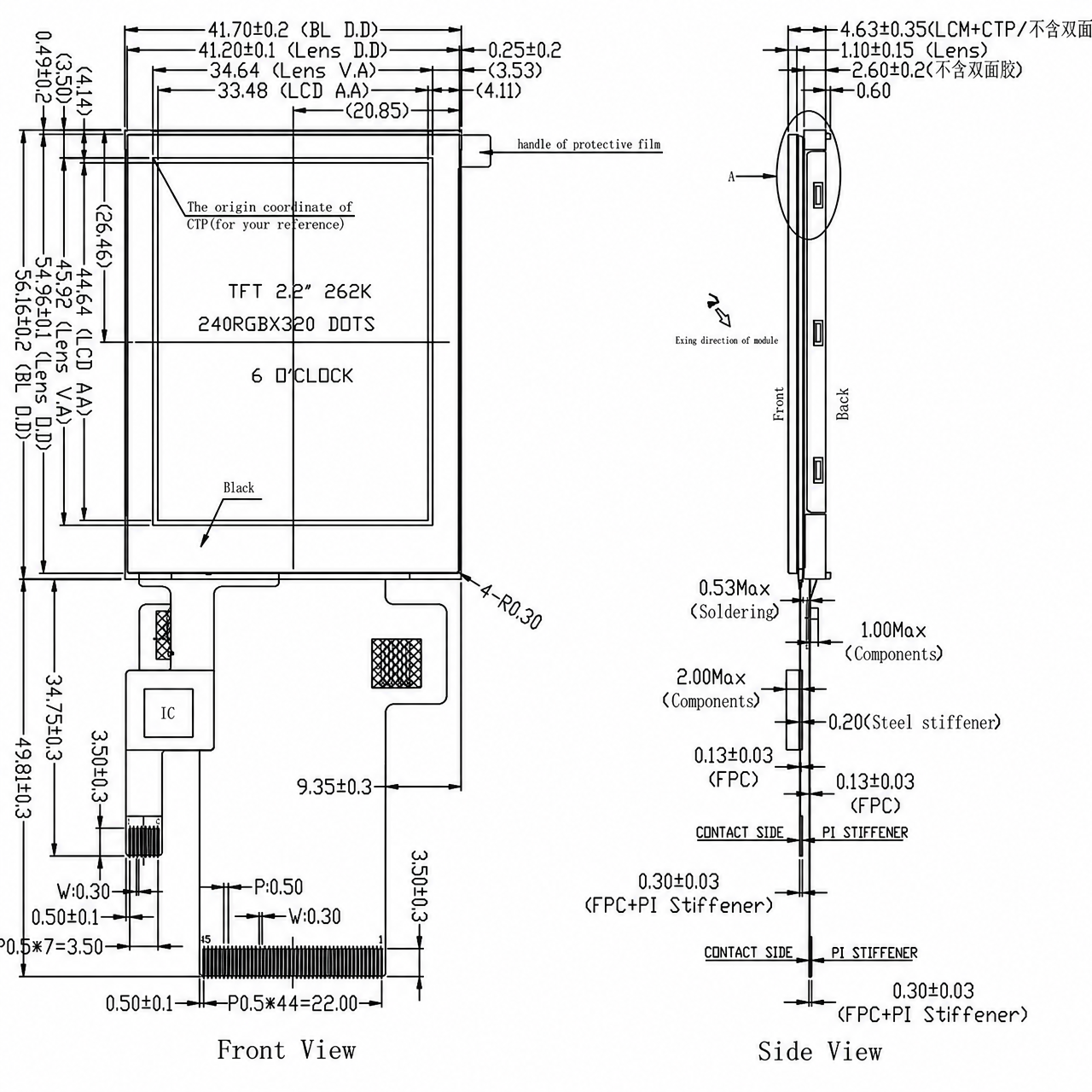

• Габариты: 41.70*56.16*4.63mm
• Зона просмотра: 34.64*45.92mm
• Активная область: 33.48*44.64mm
• Яркость: 240cd/m²
• Контраст: 500∶1
• Тип интерфейса: MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Parallel VF=3.2V, IF=60mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃ CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: One point
• Structure: G+G
• Outline size: 41.20*54.96*2.16mm
• VA size: 34.64*45.92mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK022QVTBD032-C002A
• Размер: 2.2 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TN
• Цвета: 65K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.1395(H)*0.1395(V)
• Направление обзора: V.A 6H
• Драйвер: ST7789V
• Display mode: Transmissive / Normally white
• Габариты: 41.70*56.16*4.63mm
• Зона просмотра: 34.64*45.92mm
• Активная область: 33.48*44.64mm
• Яркость: 240cd/m²
• Контраст: 500∶1
• Тип интерфейса: MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Parallel VF=3.2V, IF=60mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃ CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: One point
• Structure: G+G
• Outline size: 41.20*54.96*2.16mm
• VA size: 34.64*45.92mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

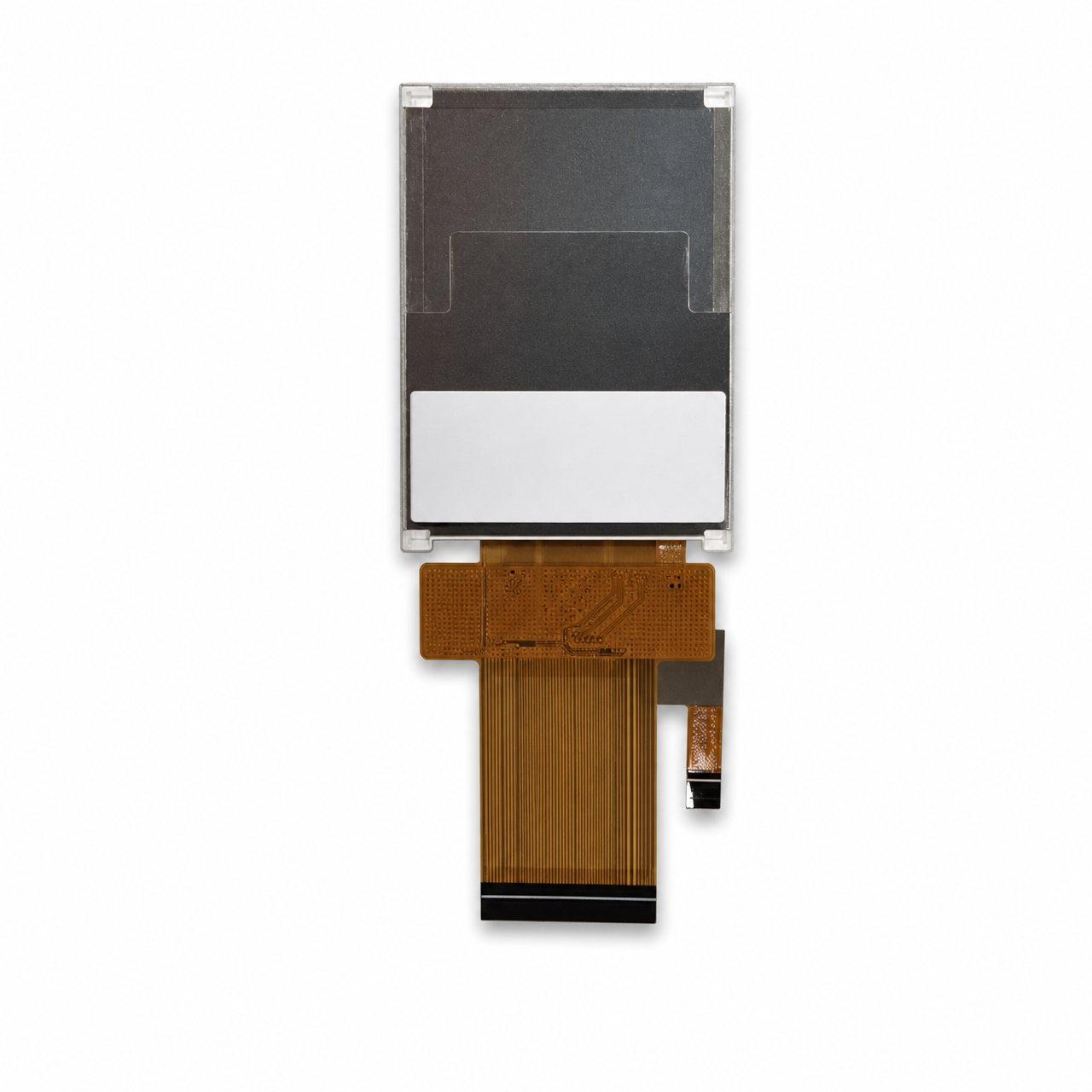

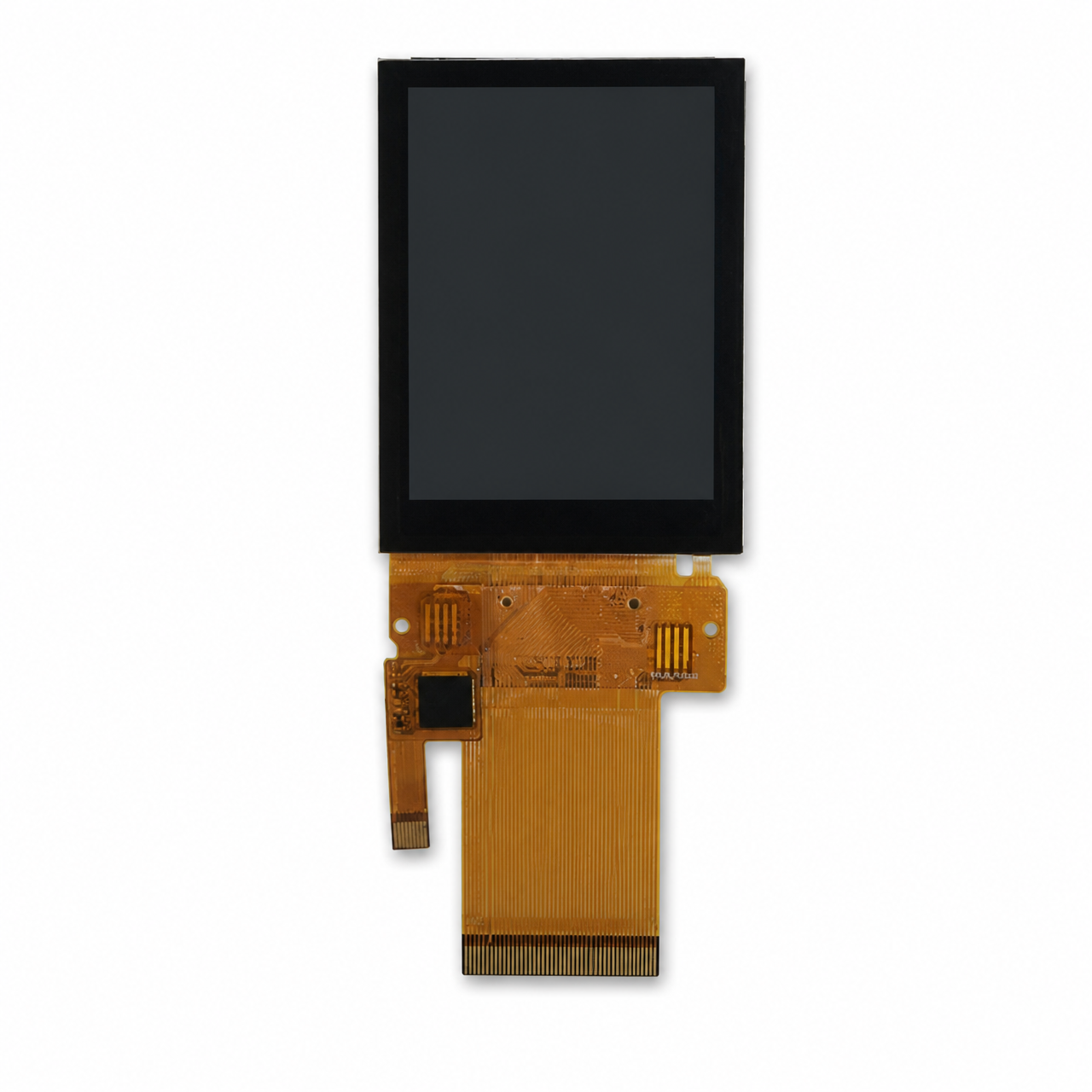

Product images
