Display module

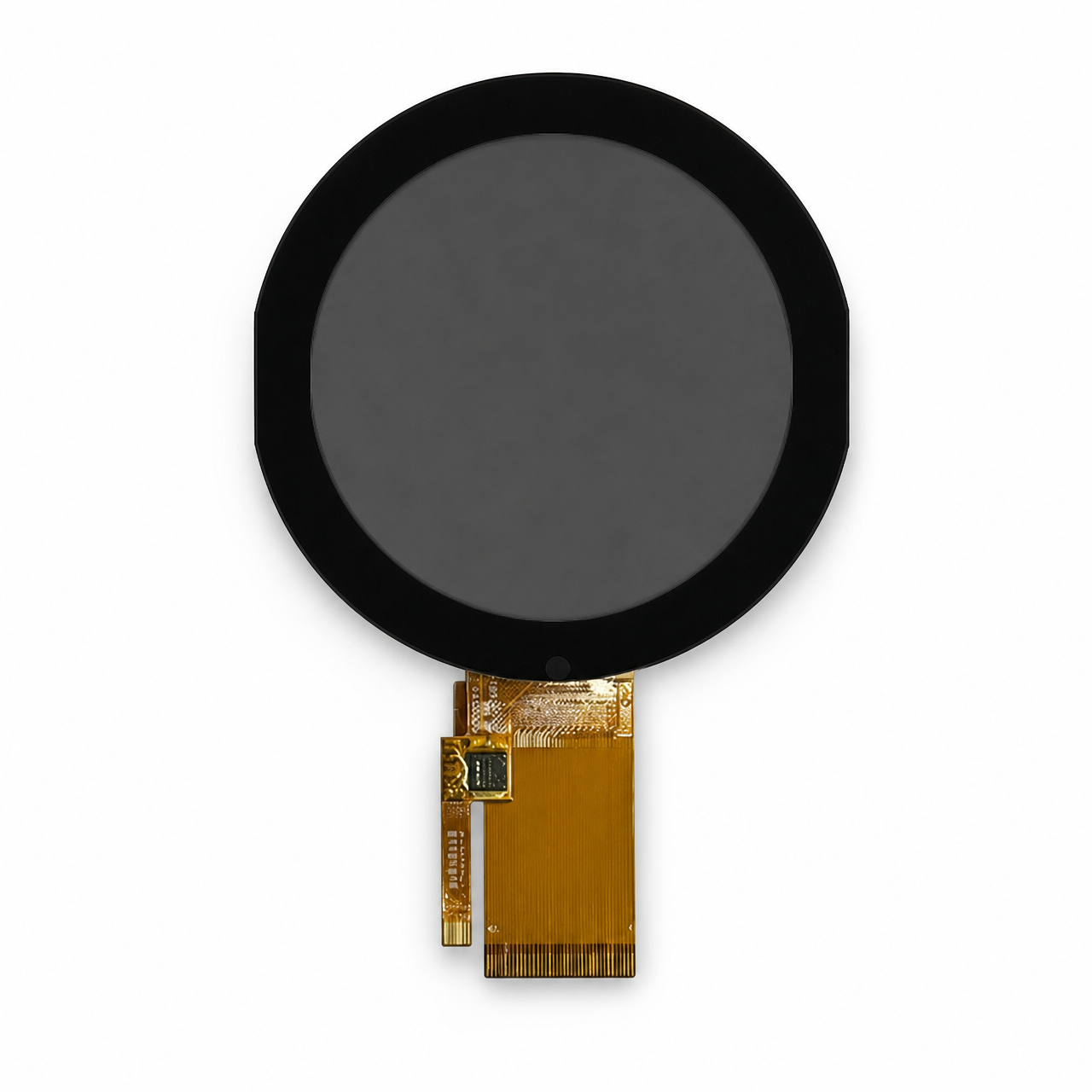

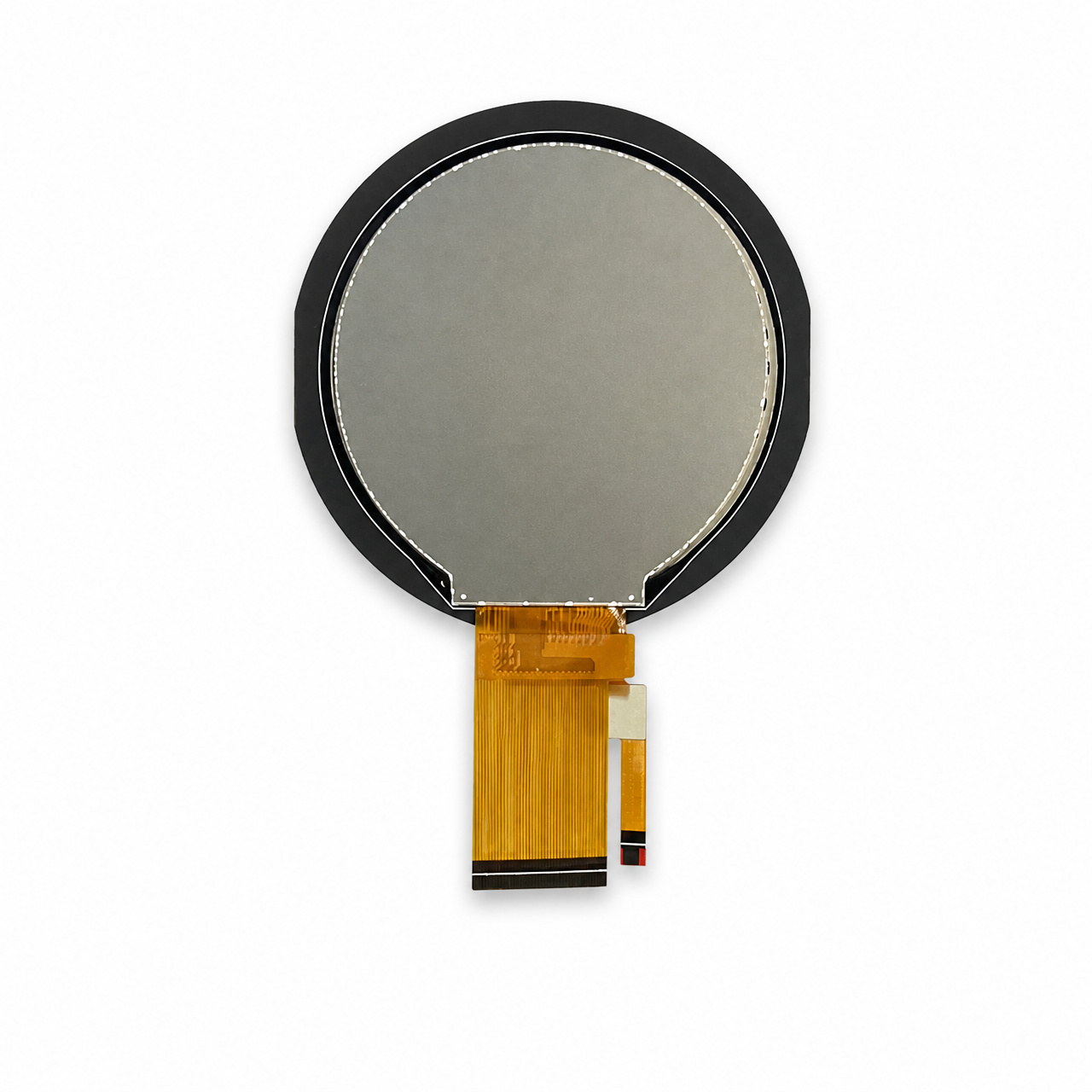

2.8 дюйм 480x480 ST7701S драйвер Round TFT LCD module with SPI+RGB интерфейс with CTP
Артикул STK028WXFPD057-C040A
Размер2.8”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Ярк.500 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика500 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.8”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.500 nits
VAFree V.A

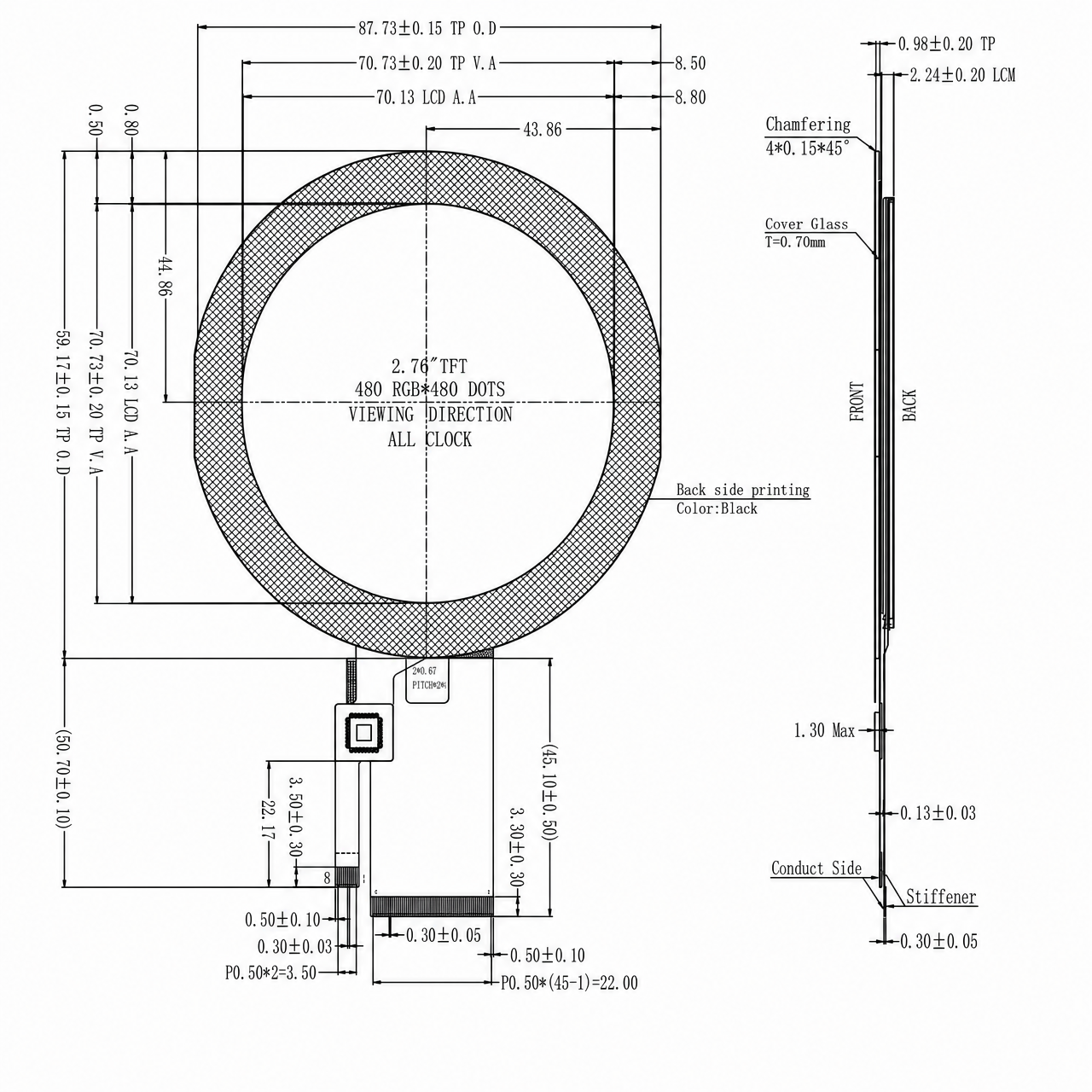

Габар. мм87.73*89.73*3.39
Рейтинг★★★☆☆
Активная область (мм)70.13*70.13
Размер2.8”
Разрешение480x480
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость500 nits
Габариты87.73*89.73*3.39
Активная область70.13*70.13
Описание
• Наименование: 2.8 inch 480x480 ST7701S Driver IC Round TFT LCD module with SPI+RGB interface with CTP
• Артикул: STK028WXFPD057-C040A
• Размер: 2.8 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.1461(H)*0.1461(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 87.73*89.73*3.39mm
• Зона просмотра: 70.73*70.73mm
• Активная область: 70.13*70.13mm
• Яркость: 500cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Parallel VF=5.4-6.6V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: Multi points
• Structure: G+F+F
• Outline size: 87.73*89.73*0.98mm
• VA size: 70.73*70.73mm
• Драйвер: ST1633i
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK028WXFPD057-C040A
• Размер: 2.8 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.1461(H)*0.1461(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 87.73*89.73*3.39mm
• Зона просмотра: 70.73*70.73mm
• Активная область: 70.13*70.13mm
• Яркость: 500cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Parallel VF=5.4-6.6V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: Multi points
• Structure: G+F+F
• Outline size: 87.73*89.73*0.98mm
• VA size: 70.73*70.73mm
• Драйвер: ST1633i
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial
