Display module
3.0 дюйм SPI+RGB интерфейс ST7701S IPS Transmissive TFT
Артикул STK030NHFPN017
Размер3.0”
Разр.360x640
Инт.SPI
Драйвер ИСCustom
Ярк.340 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика340 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.0”
Разр.360x640
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.340 nits
VAFree V.A
Габар. мм42.04*73.67*2.17
Рейтинг★★★☆☆
Активная область (мм)36.72*65.28
Размер3.0”
Разрешение360x640
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость340 nits
Габариты42.04*73.67*2.17
Активная область36.72*65.28
Описание
• Наименование: 3.0 inch SPI+RGB interface ST7701S IPS Transmissive TFT
• Артикул: STK030NHFPN017
• Размер: 3.0 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 360x640
• Шаг пикселя: 0.102(H)*0.102(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black

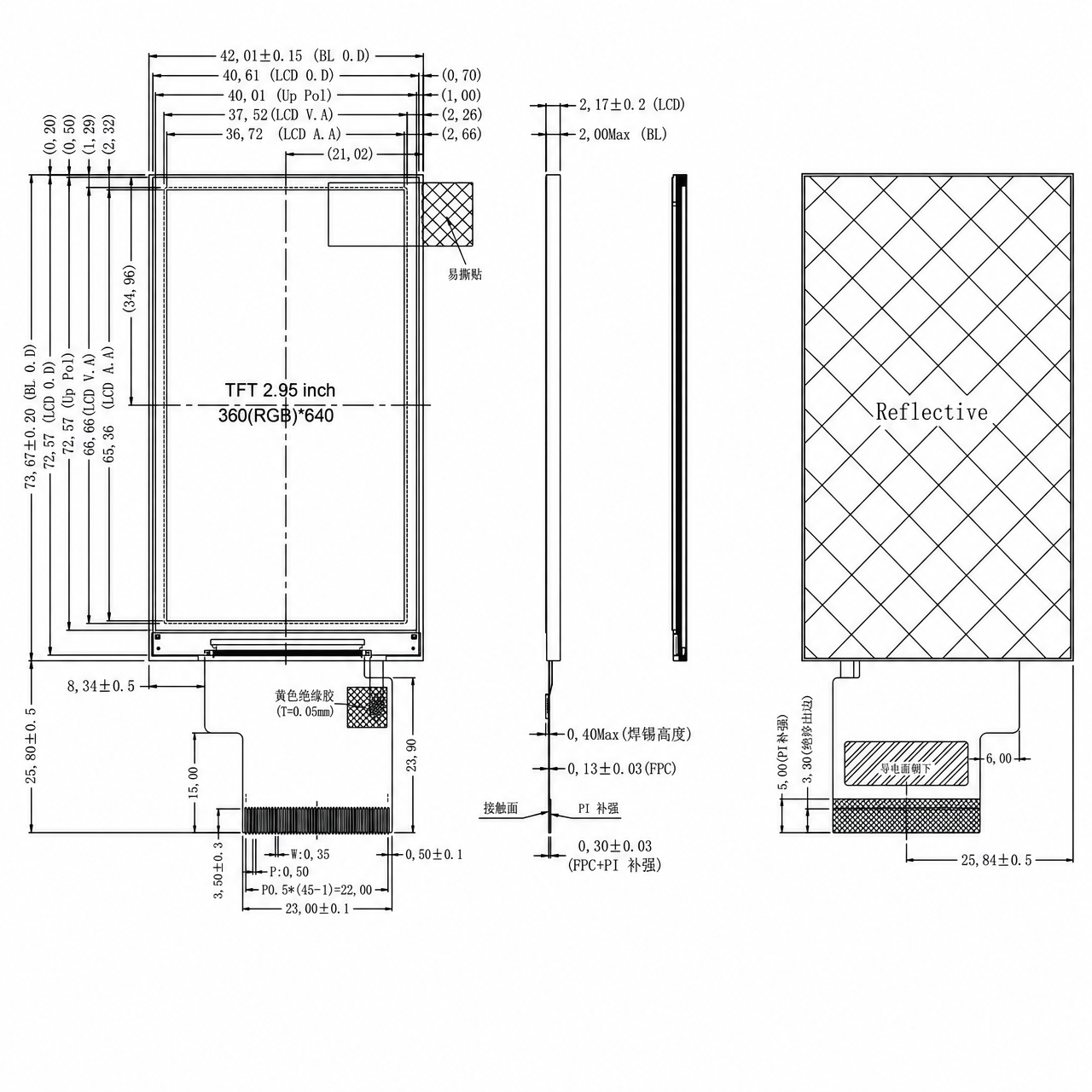

• Габариты: 42.04*73.67*2.17mm
• Зона просмотра: 37.52*66.08mm
• Активная область: 36.72*65.28mm
• Яркость: 340cd/m²
• Контраст: 800∶1
• Тип интерфейса: 3 SPI+24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK030NHFPN017
• Размер: 3.0 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 360x640
• Шаг пикселя: 0.102(H)*0.102(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 42.04*73.67*2.17mm
• Зона просмотра: 37.52*66.08mm
• Активная область: 36.72*65.28mm
• Яркость: 340cd/m²
• Контраст: 800∶1
• Тип интерфейса: 3 SPI+24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

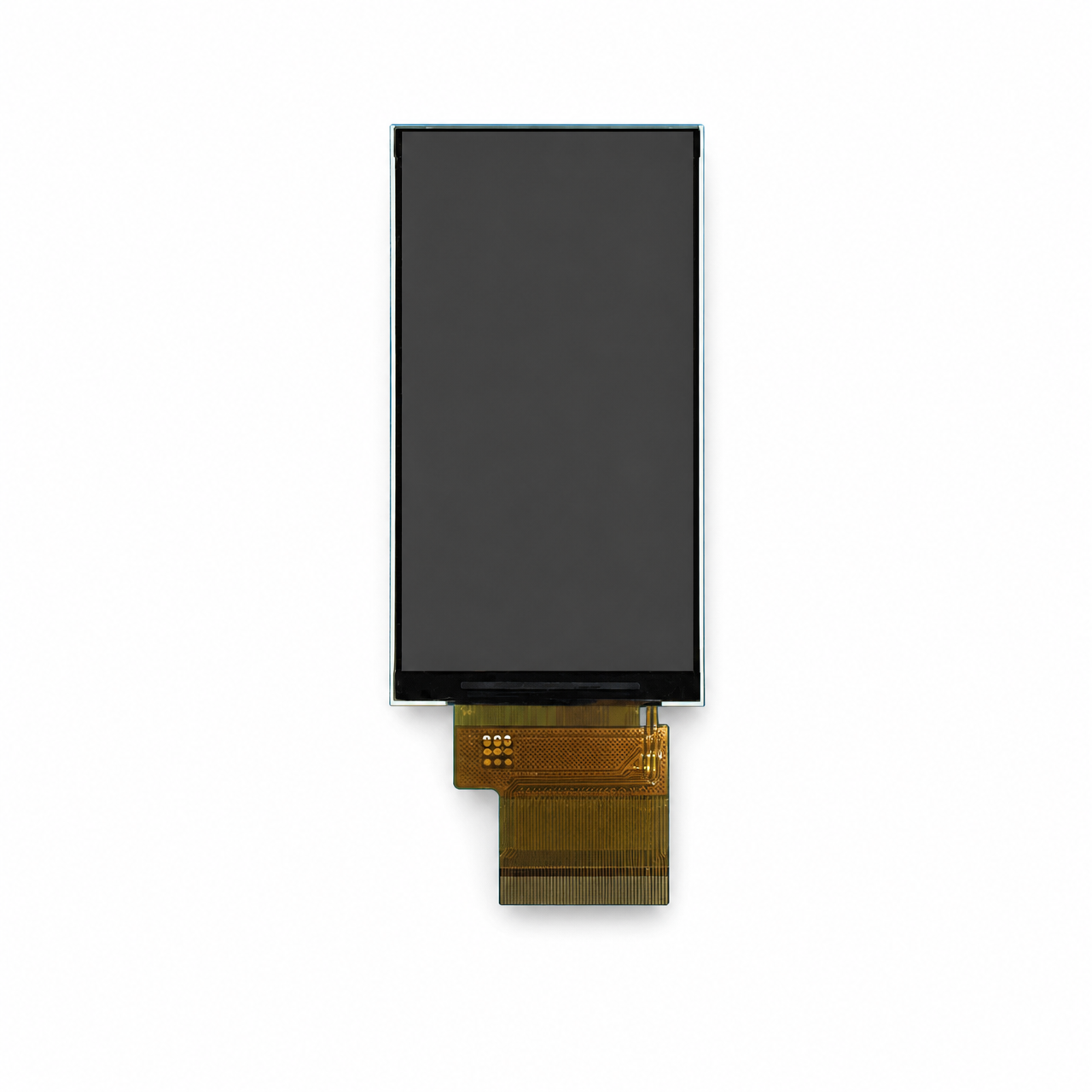

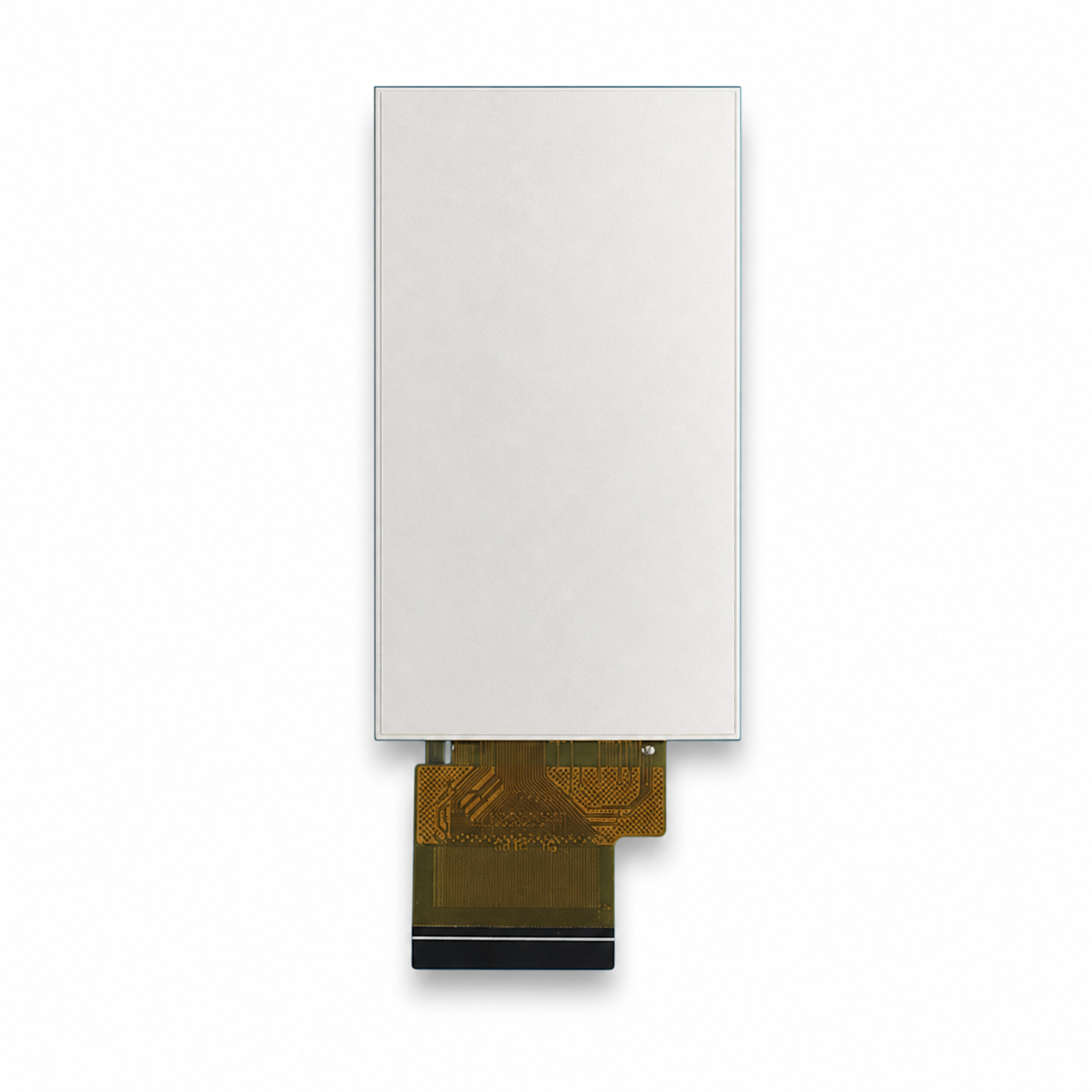

Product images
