Display module

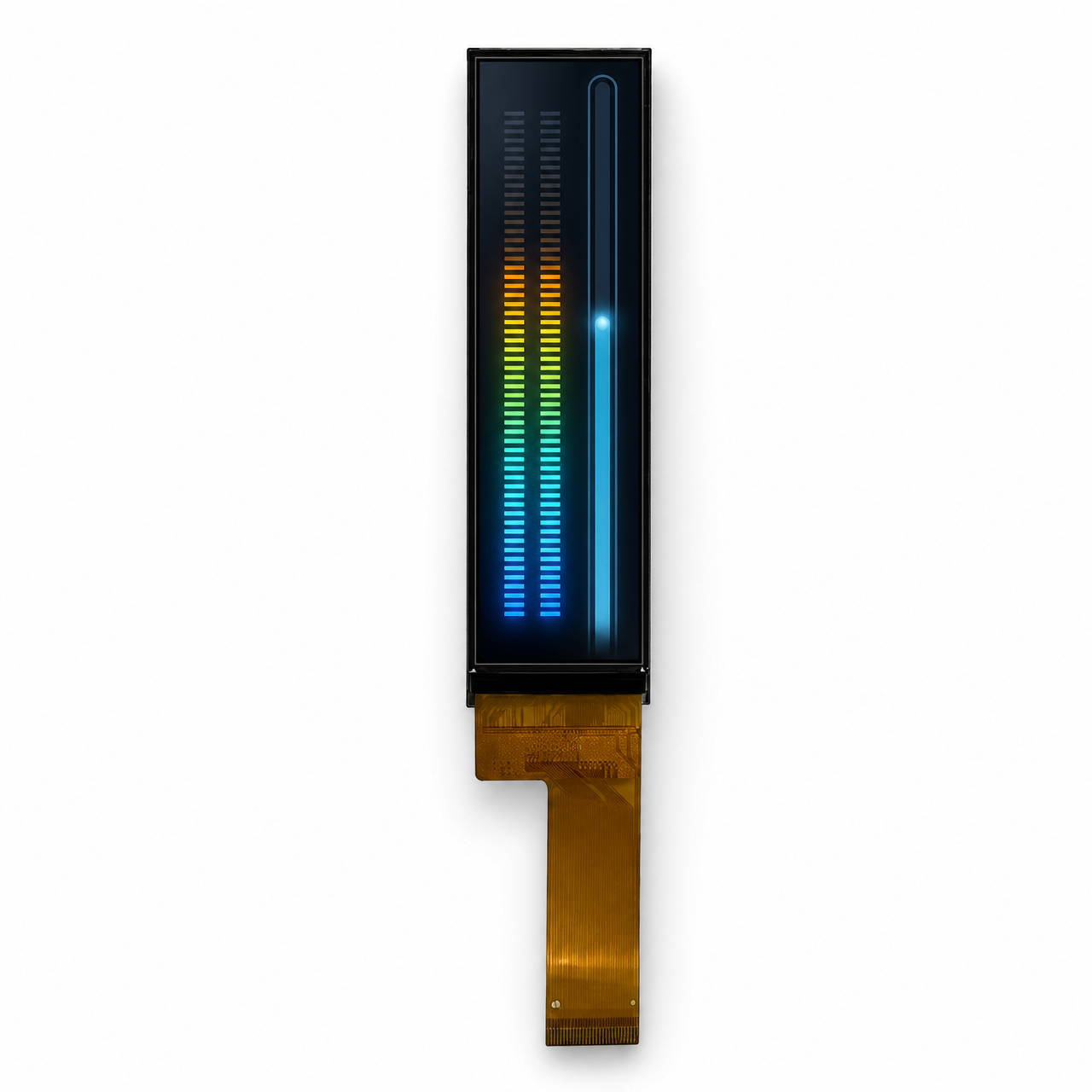

3.0 дюйм 268x800 SPI+RGB интерфейс ST7701 IPS Bartype TFT
Артикул STK030WVFPD030
Размер3.0”
Разр.268x800
Инт.SPI
Драйвер ИСCustom
Ярк.750 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика750 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.0”
Разр.268x800
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.750 nits
VAFree V.A
Габар. мм26.96*80.08*1.66
Рейтинг★★★☆☆
Активная область (мм)24.12*72.00
Размер3.0”
Разрешение268x800
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость750 nits
Габариты26.96*80.08*1.66
Активная область24.12*72.00
Описание
• Наименование: 3.0 inch 268x800 SPI+RGB interface ST7701 IPS Bartype TFT
• Артикул: STK030WVFPD030
• Размер: 3.0 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 268x800
• Шаг пикселя: 0.09(H)*0.09(V)
• Направление обзора: Free V.A
• Драйвер: ST7701
• Display mode: Transmissive / Normally black

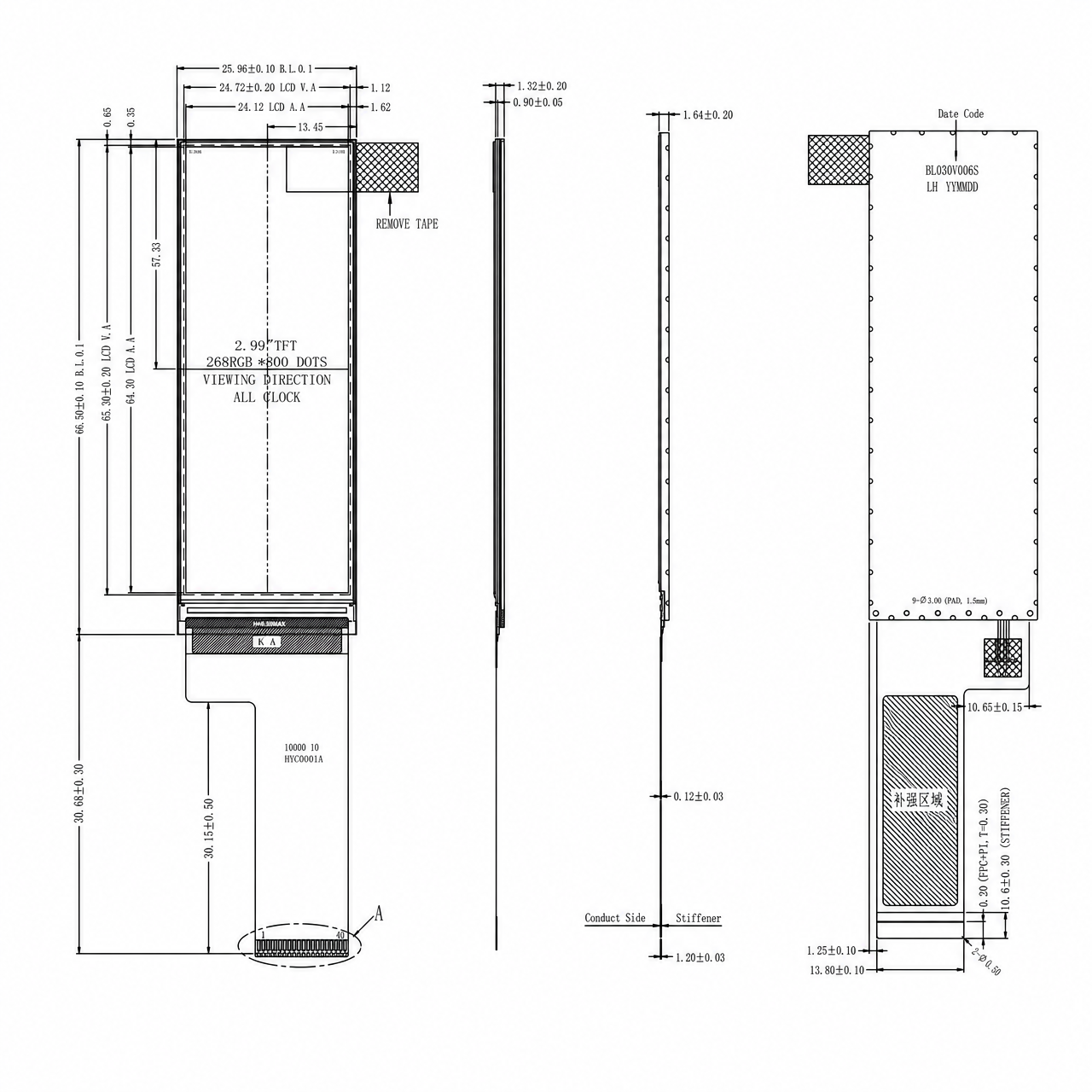

• Габариты: 26.96*80.08*1.66mm
• Зона просмотра: 24.72*72.60mm
• Активная область: 24.12*72.00mm
• Яркость: 750cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24Bit RGB
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=16.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK030WVFPD030
• Размер: 3.0 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 268x800
• Шаг пикселя: 0.09(H)*0.09(V)
• Направление обзора: Free V.A
• Драйвер: ST7701
• Display mode: Transmissive / Normally black
• Габариты: 26.96*80.08*1.66mm
• Зона просмотра: 24.72*72.60mm
• Активная область: 24.12*72.00mm
• Яркость: 750cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24Bit RGB
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=16.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

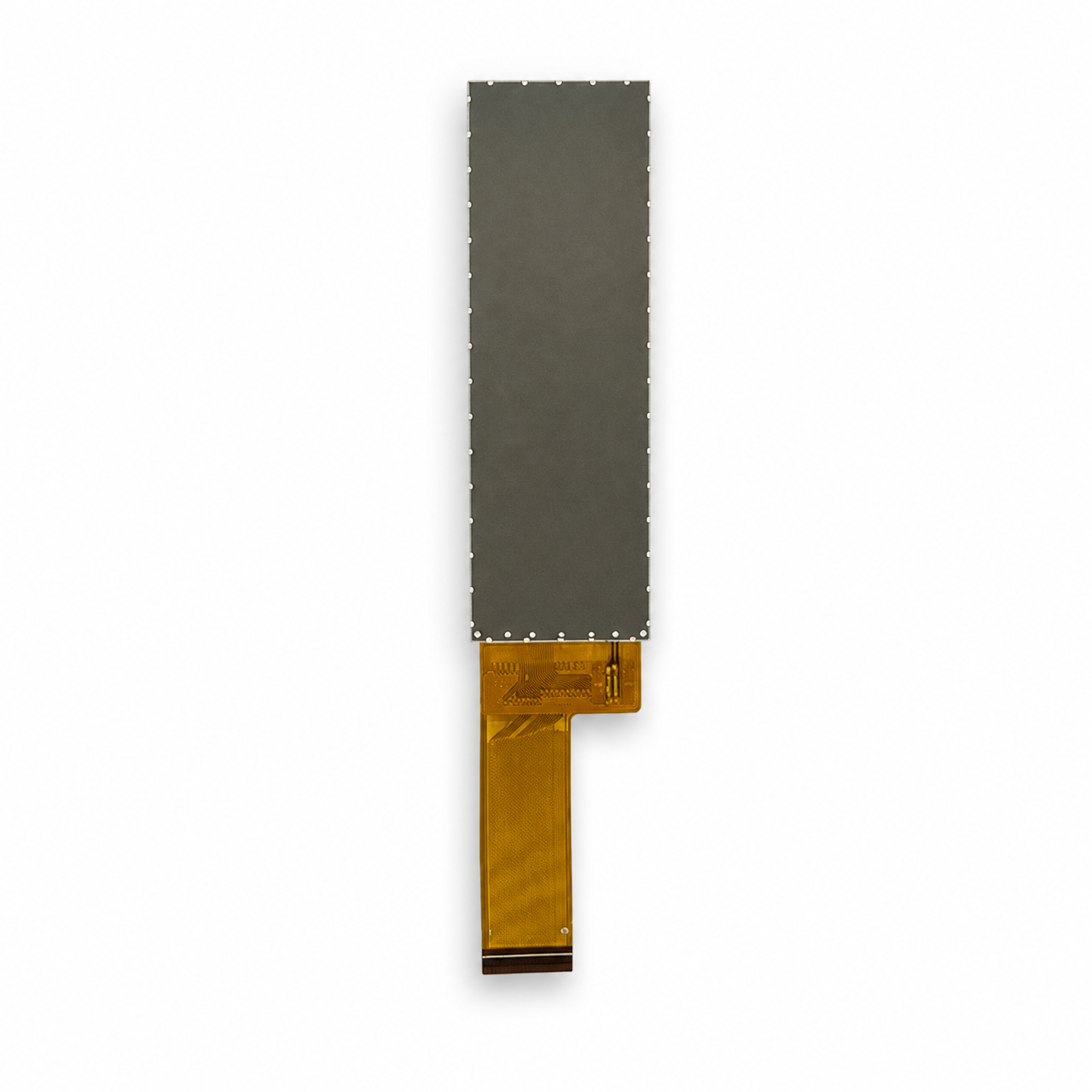

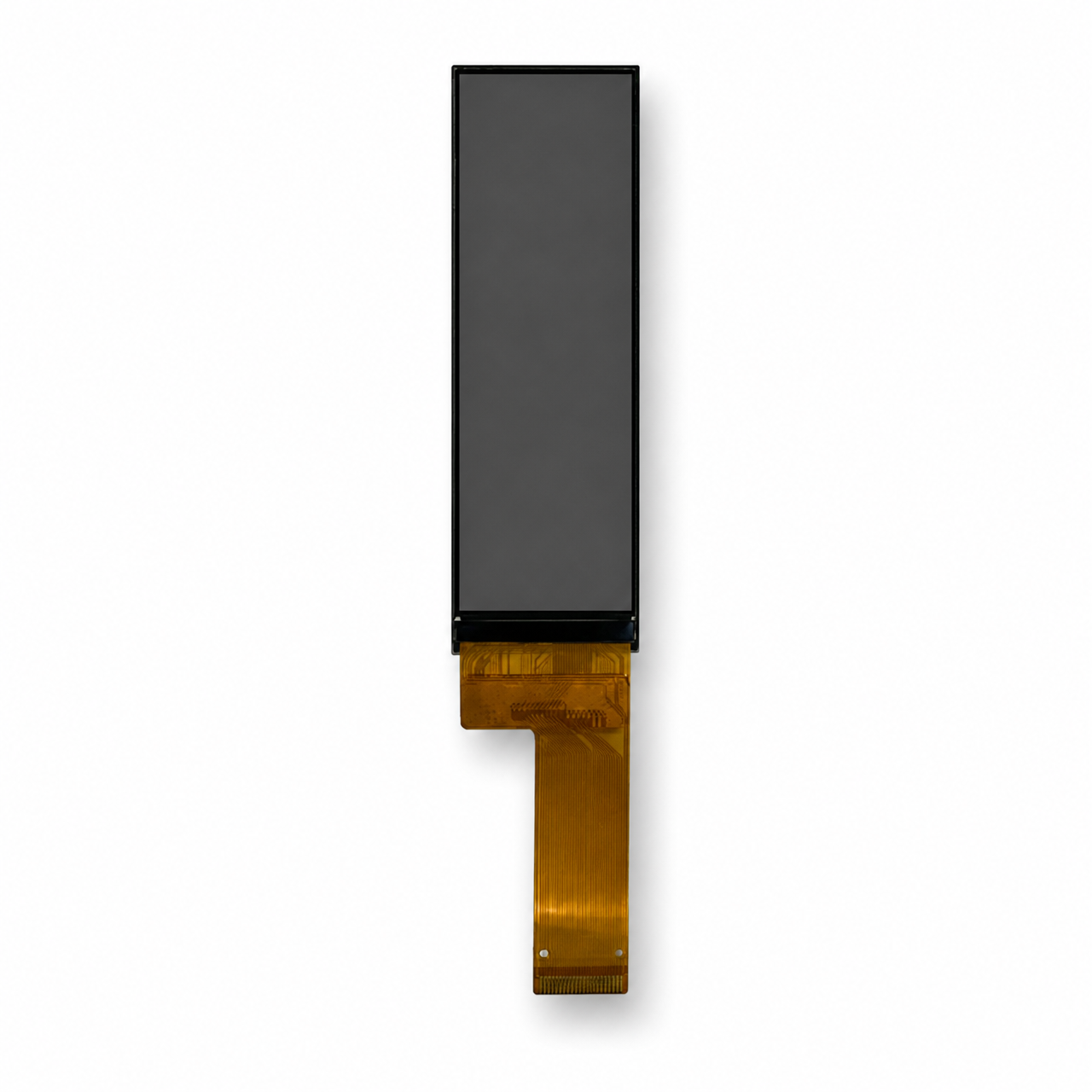

Product images
