Display module

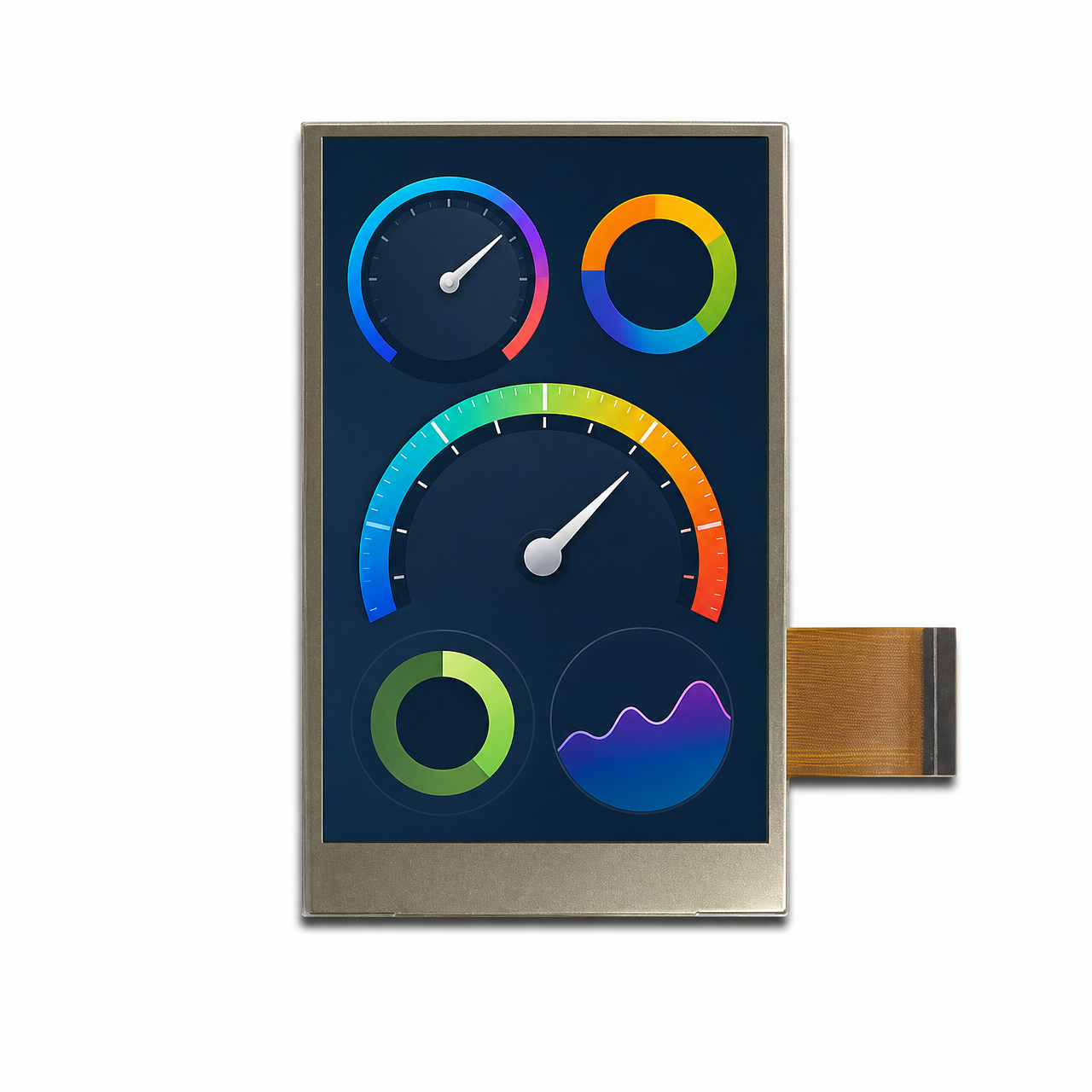

3.5 дюйм 320x480 ST7796S 8080 8/9/16/18 bit MCU 16/18 bit RGB 3/4 wire SPI интерфейс portrait IPS LCD module
Артикул STK035HVFMA139
Размер3.5”
Разр.320x480
Инт.SPI
Драйвер ИСST7796S
Ярк.600 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика600 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.320x480
Инт.SPI
Драйвер ИСST7796S
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.600 nits
VAFree V.A

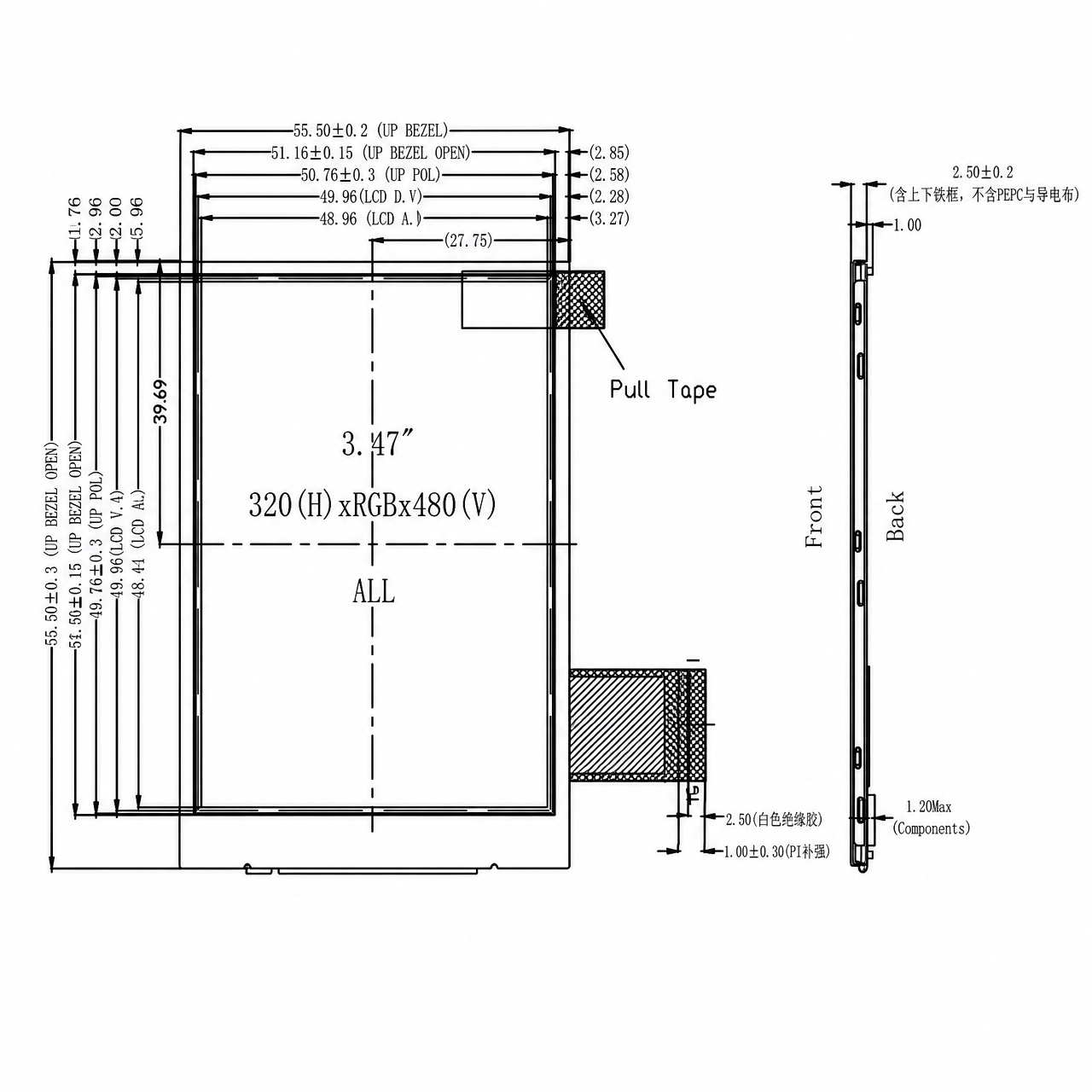

Габар. мм55.50*84.96*2.50
Активная область (мм)48.96*73.44
Описание
• Наименование: 3.5 inch 320x480 ST7796S 8080 8/9/16/18 bit MCU 16/18 bit RGB 3/4 wire SPI interface portrait IPS LCD module
• Артикул: STK035HVFMA139
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 320x480
• Шаг пикселя: 0.153(H)*0.153(V)
• Направление обзора: Free V.A
• Драйвер: ST7796S
• Display mode: Transmissive / Normally black
• Габариты: 55.50*84.96*2.50mm
• Зона просмотра: 49.96*74.44mm
• Активная область: 48.96*73.44mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI
• Число выводов: 51
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs Series VF=24V, IF=18-20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035HVFMA139
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 320x480
• Шаг пикселя: 0.153(H)*0.153(V)
• Направление обзора: Free V.A
• Драйвер: ST7796S
• Display mode: Transmissive / Normally black
• Габариты: 55.50*84.96*2.50mm
• Зона просмотра: 49.96*74.44mm
• Активная область: 48.96*73.44mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI
• Число выводов: 51
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs Series VF=24V, IF=18-20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Промышленность

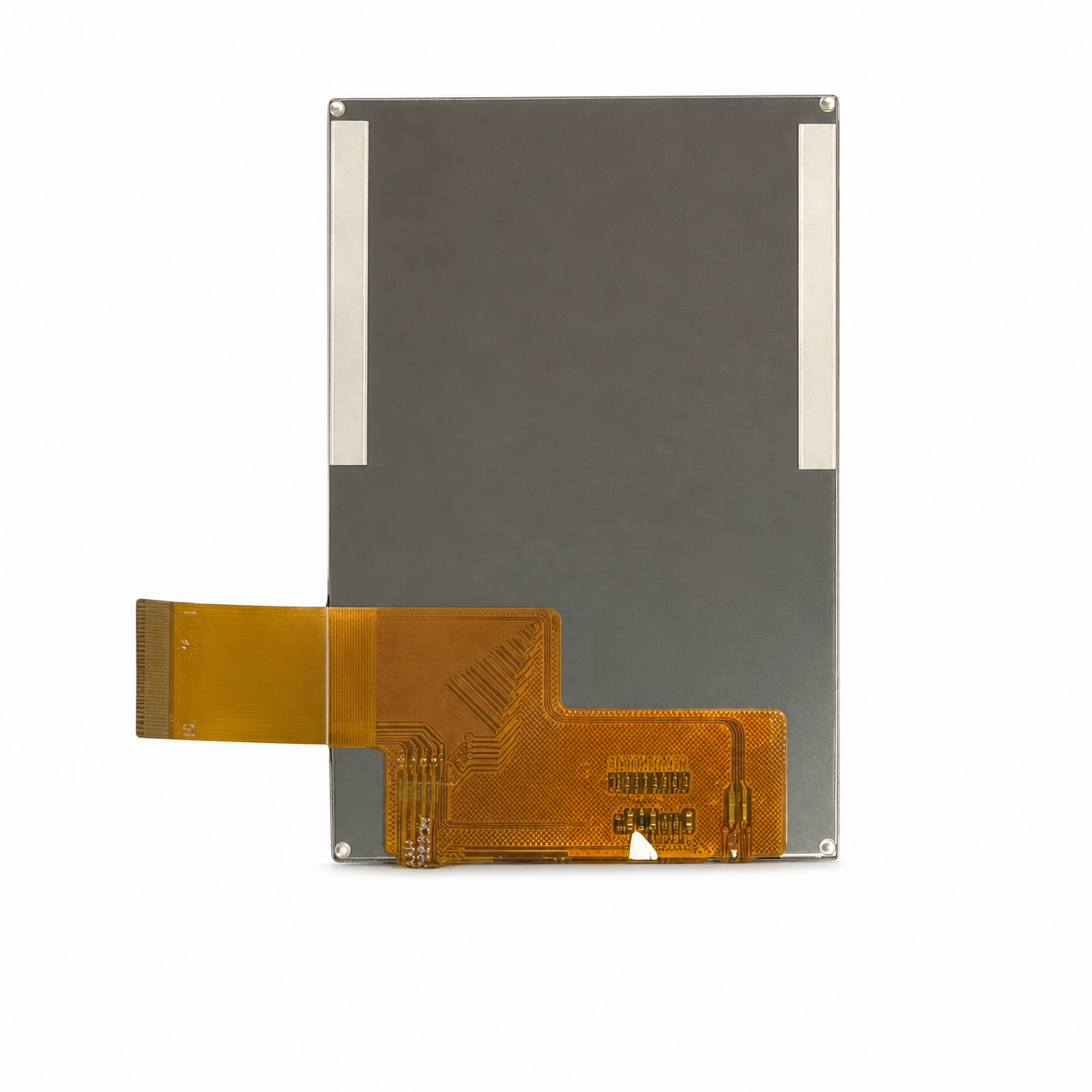

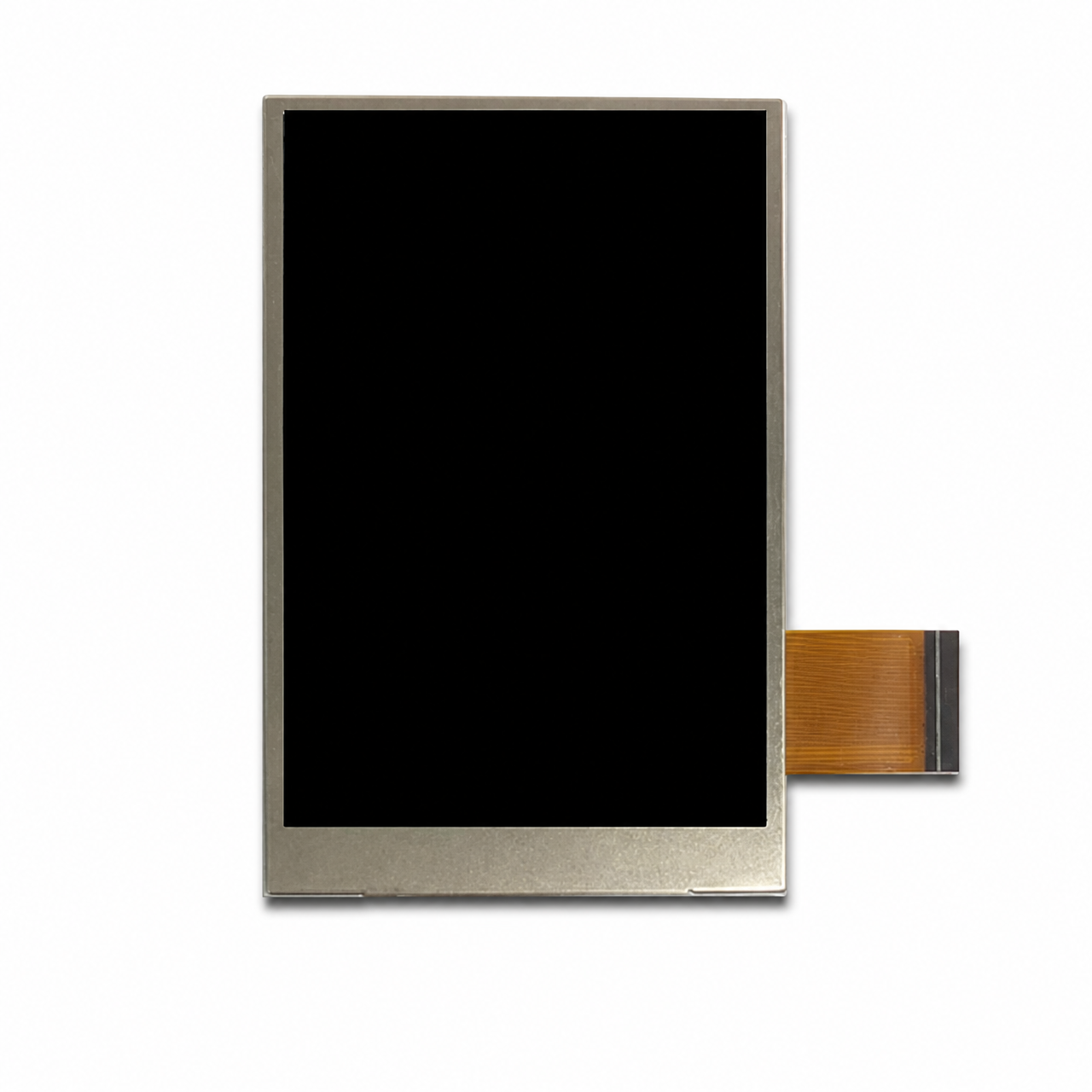

Product images
