Display module
3.5 дюйм 240x320 Transflective TFT LCD ILI9341 outdoor display MCU/SPI+RGB интерфейс with capacitive touch panel
Артикул STK035QVRMD223-C102A
Размер3.5”
Разр.240x320
Инт.SPI
Драйвер ИСILI9341
Ярк.120 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика120 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.240x320
Инт.SPI
Драйвер ИСILI9341
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.120 nits
VAV.A 6H
Габар. мм66.24*87.12*6.16
Рейтинг★★★☆☆
Активная область (мм)53.64*71.52
Размер3.5”
Разрешение240x320
ИнтерфейсSPI&MCU&RGB
ДрайверILI9341
Угол обзораV.A 6H
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость120 nits
Габариты66.24*87.12*6.16
Активная область53.64*71.52
Описание
• Наименование: 3.5 inch 240x320 Transflective TFT LCD ILI9341 outdoor display MCU/SPI+RGB interface with capacitive touch panel
• Артикул: STK035QVRMD223-C102A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TN
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.2235(H)*0.2235(V)
• Направление обзора: V.A 6H
• Драйвер: ILI9341
• Display mode: Transflective / Normally white

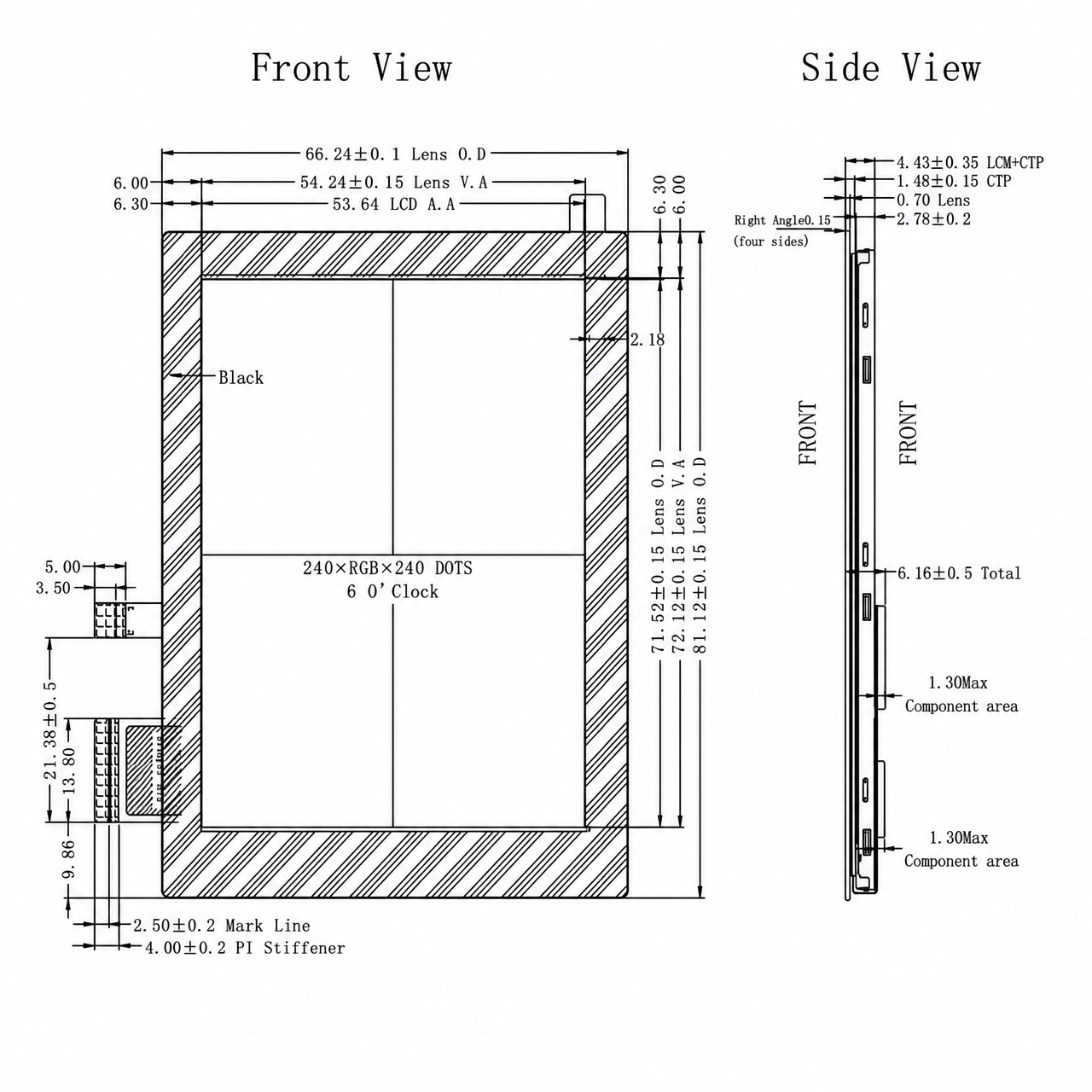

• Габариты: 66.24*87.12*6.16mm
• Зона просмотра: 54.24*72.12mm
• Активная область: 53.64*71.52mm
• Яркость: 120cd/m²
• Контраст: 60∶1
• Тип интерфейса: 3/4serial 8/9/16/18 bit MCU 3/4 SPI+16/18 BIT RGB
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF =19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 66.24*87.12*1.48mm
• VA size: 54.24*72.12mm
• Драйвер: ST1633i
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035QVRMD223-C102A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TN
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.2235(H)*0.2235(V)
• Направление обзора: V.A 6H
• Драйвер: ILI9341
• Display mode: Transflective / Normally white
• Габариты: 66.24*87.12*6.16mm
• Зона просмотра: 54.24*72.12mm
• Активная область: 53.64*71.52mm
• Яркость: 120cd/m²
• Контраст: 60∶1
• Тип интерфейса: 3/4serial 8/9/16/18 bit MCU 3/4 SPI+16/18 BIT RGB
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF =19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 66.24*87.12*1.48mm
• VA size: 54.24*72.12mm
• Драйвер: ST1633i
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

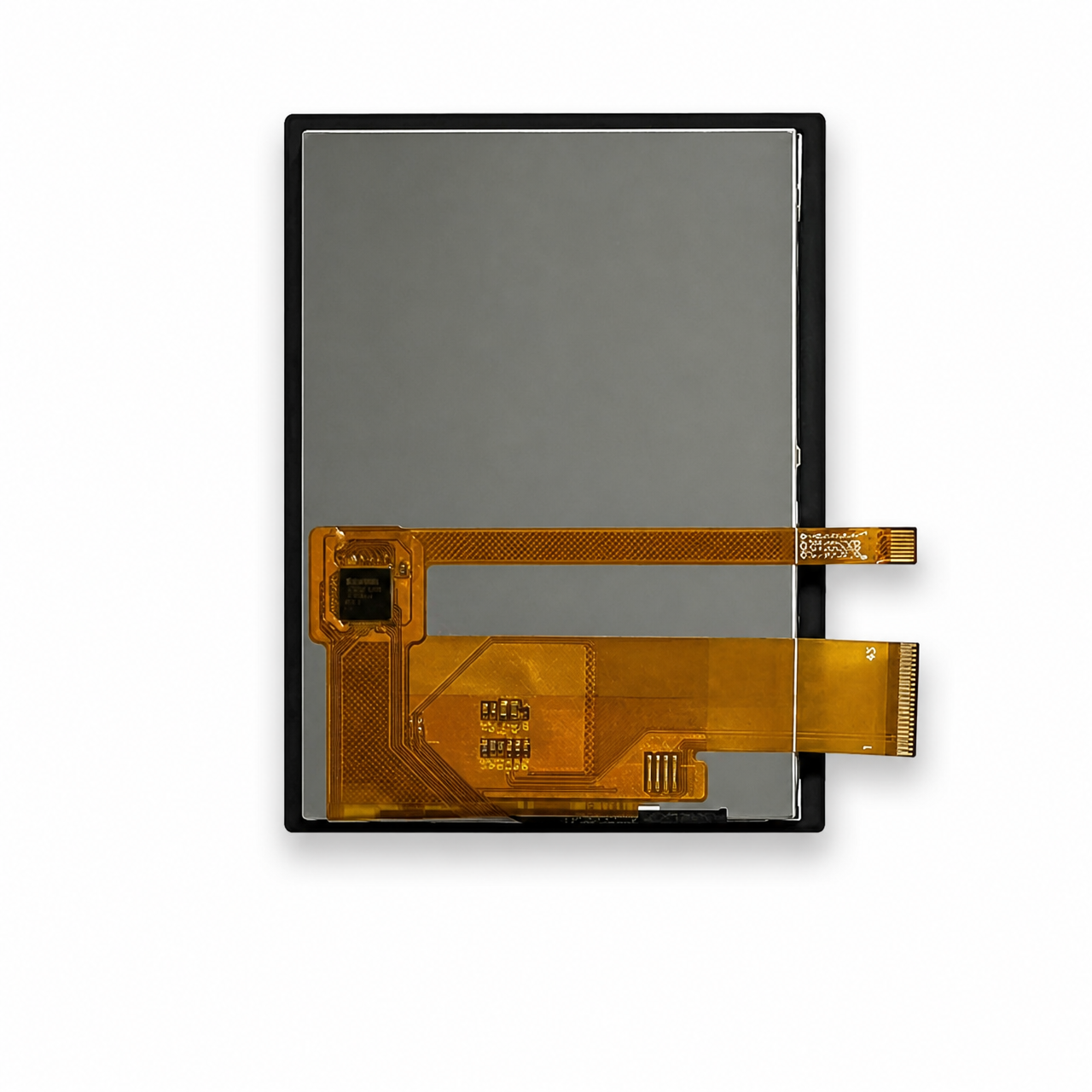

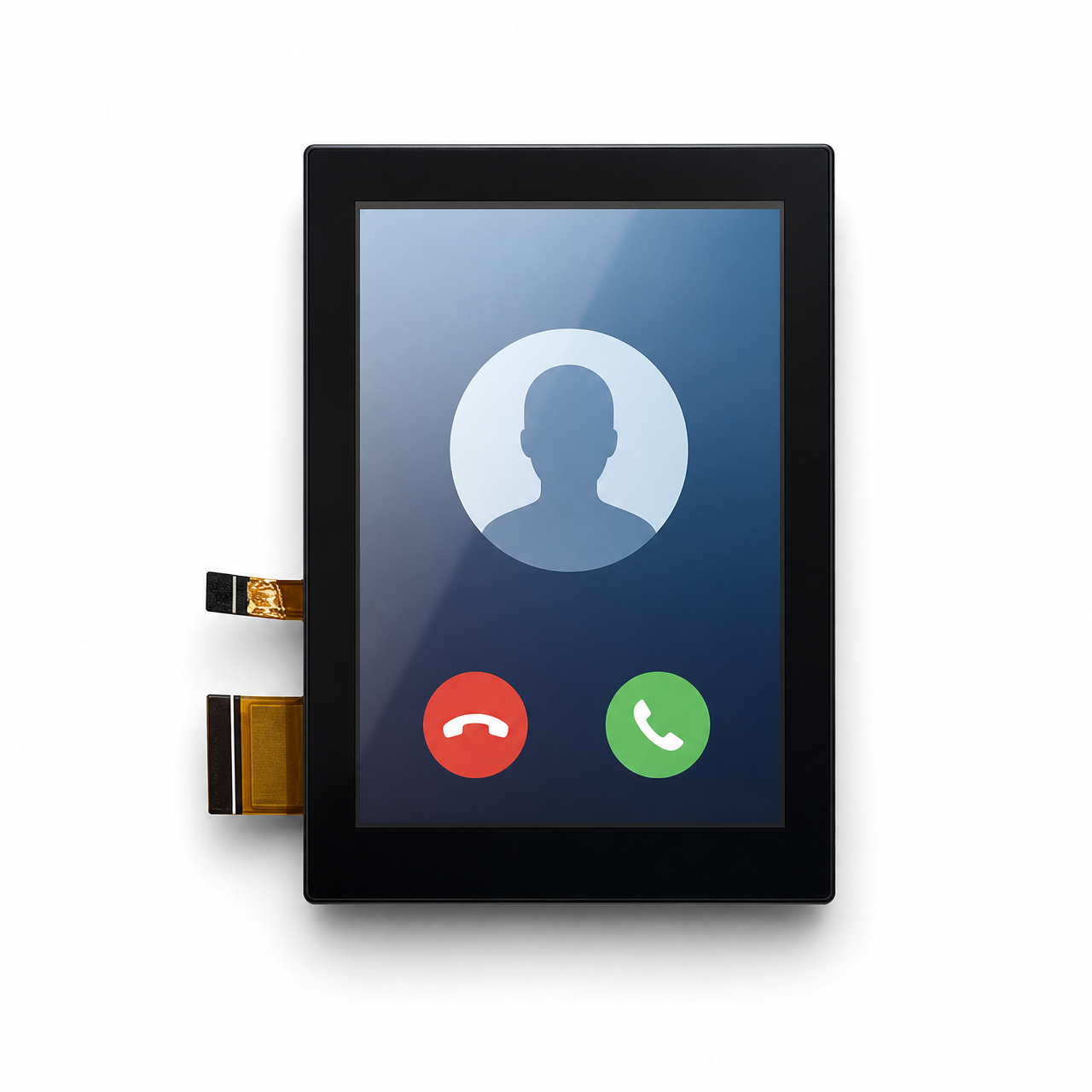

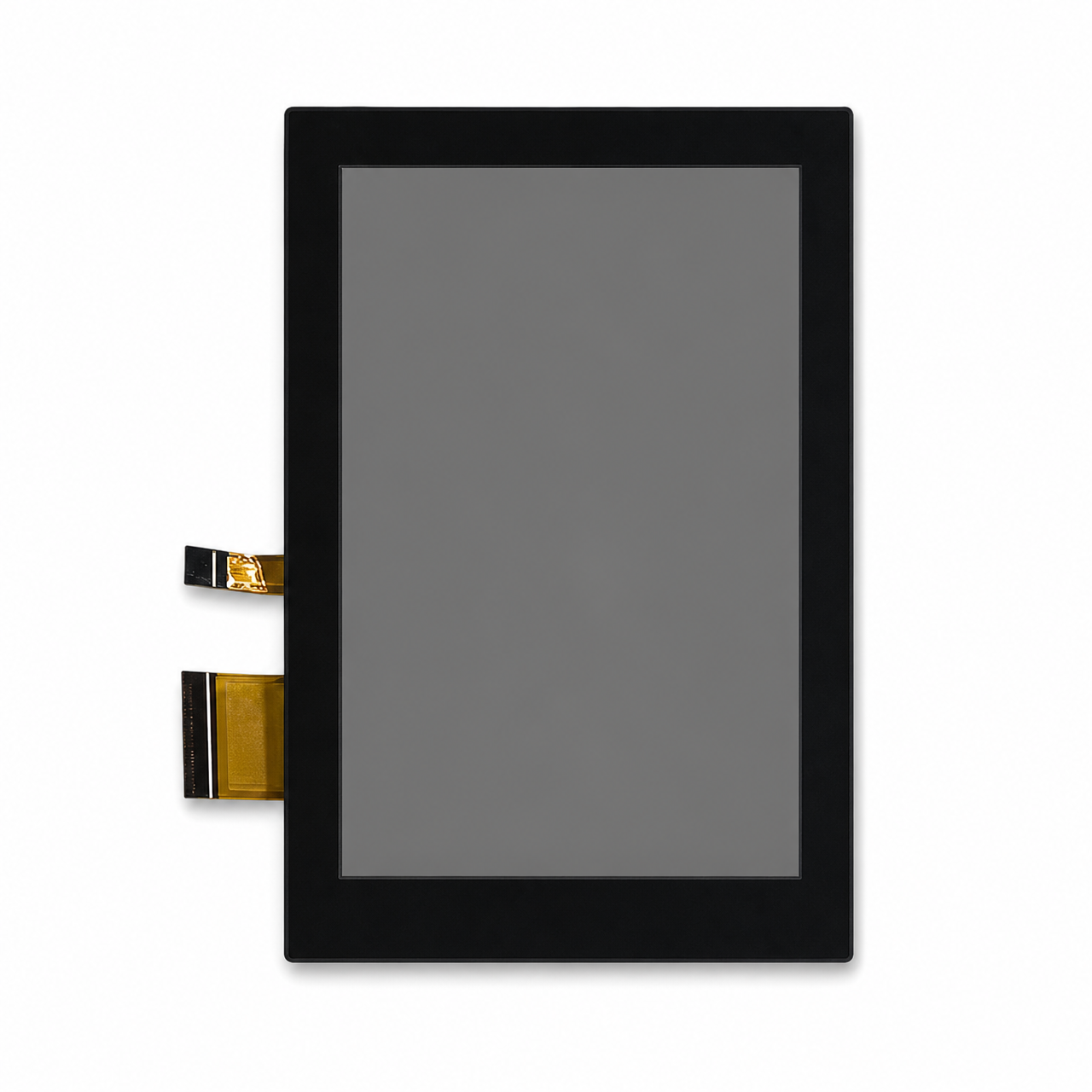

Product images
