Display module
3.5 дюйм 640x480 ST7703 MIPI интерфейс high brightness high contrast TFT LCD Module with Capacitive Touch panel
Артикул STK035VGFID251-C061B
Размер3.5”
Разр.640x480
Инт.MIPI
Драйвер ИСCustom
Ярк.950 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсMIPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-30°C ~ +80°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика950 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.640x480
Инт.MIPI
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачCTP
Ярк.950 nits
VAFree V.A

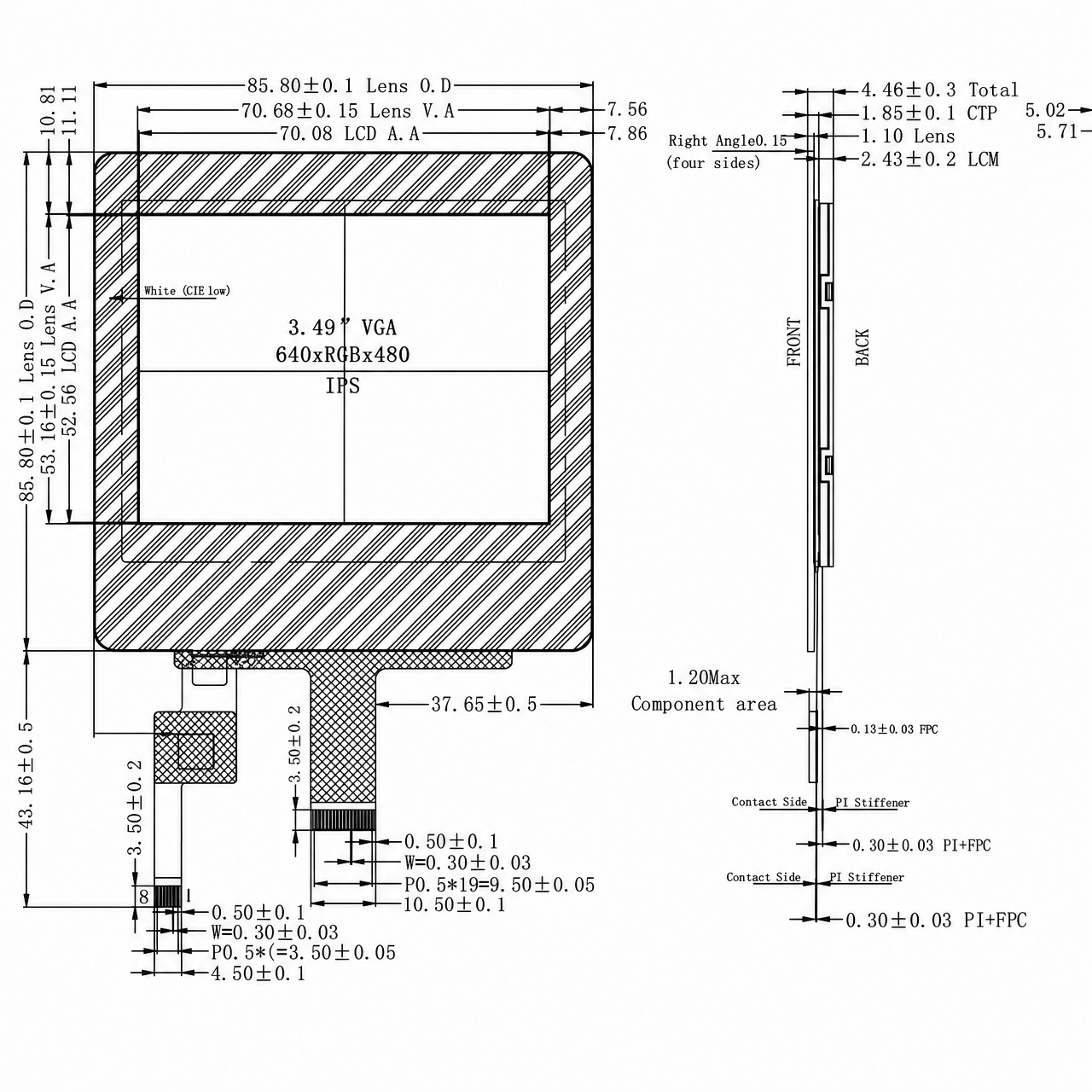

Габар. мм85.80*85.80*4.46
Рейтинг★★★☆☆
Активная область (мм)70.08*52.56
Размер3.5”
Разрешение640x480
ИнтерфейсMIPI
ДрайверST7703
Угол обзораFree V.A
СенсорCTP
Температура-30℃~85℃
Популярность★★★
Яркость950 nits
Габариты85.80*85.80*4.46
Активная область70.08*52.56
Описание
STK035VGFID251-C061B is a 3.5-inch integrated LCM+CTP module. It integrates a transmissive TFT-LCD panel, driver circuit, G+G structure capacitive touch panel (CTP), and 12-LED edge-lit backlight unit. The TFT features a resolution of 640×480 pixels, supporting 16.7M color display with an active area of 70.08(H)×52.56(V) mm. Equipped with the FT5436DQQ controller, the CTP supports I2C interface and 5-point touch functionality. The module measures 85.80×85.80×4.46mm, with an operating and storage temperature range of -30~+85℃, a typical digital supply voltage of 3.3V, a typical backlight brightness of 950cd/m², an LED lifespan of 50000 hours, and adopts a 2-lane MIPI interface.
• Наименование: 3.5 inch 640x480 ST7703 MIPI Interface high brightness high contrast TFT LCD Module with Capacitive Touch panel
• Артикул: STK035VGFID251-C061B
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.1095(H)*0.1095(V)
• Направление обзора: Free V.A
• Драйвер: ST7703
• Display mode: Transmissive / Normally black
• Габариты: 85.80*85.80*4.46mm
• Зона просмотра: 70.68*53.16mm
• Активная область: 70.08*52.56mm
• Яркость: 950cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 2 Lane MIPI
• Число выводов: 20
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs 6 Series & 2 Parallel VF =19.2V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -30℃～+85℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 85.80*85.80*1.85mm
• VA size: 70.68*53.16mm
• Драйвер: FT5436DQQ
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Наименование: 3.5 inch 640x480 ST7703 MIPI Interface high brightness high contrast TFT LCD Module with Capacitive Touch panel
• Артикул: STK035VGFID251-C061B
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.1095(H)*0.1095(V)
• Направление обзора: Free V.A
• Драйвер: ST7703
• Display mode: Transmissive / Normally black
• Габариты: 85.80*85.80*4.46mm
• Зона просмотра: 70.68*53.16mm
• Активная область: 70.08*52.56mm
• Яркость: 950cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 2 Lane MIPI
• Число выводов: 20
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs 6 Series & 2 Parallel VF =19.2V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -30℃～+85℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 85.80*85.80*1.85mm
• VA size: 70.68*53.16mm
• Драйвер: FT5436DQQ
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

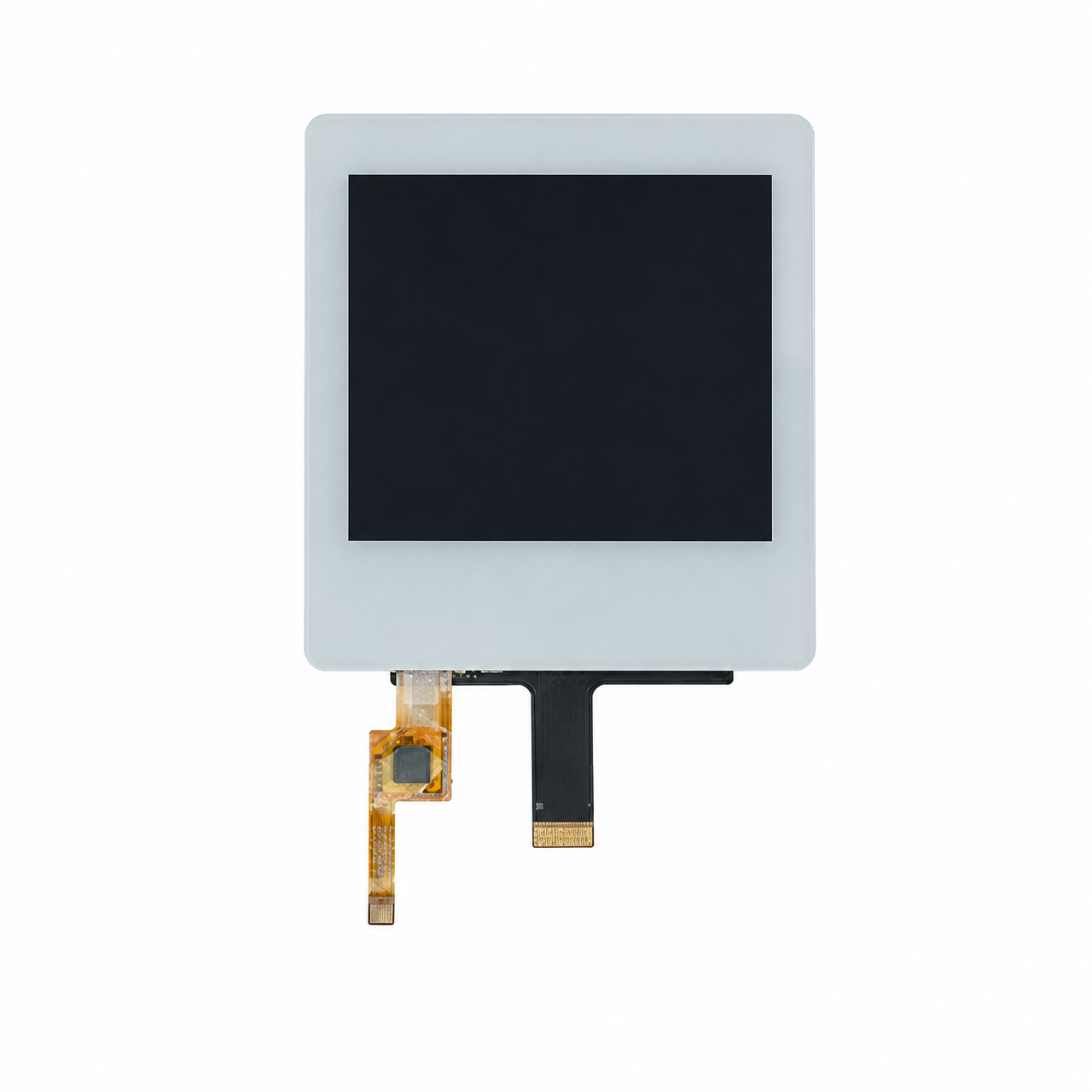

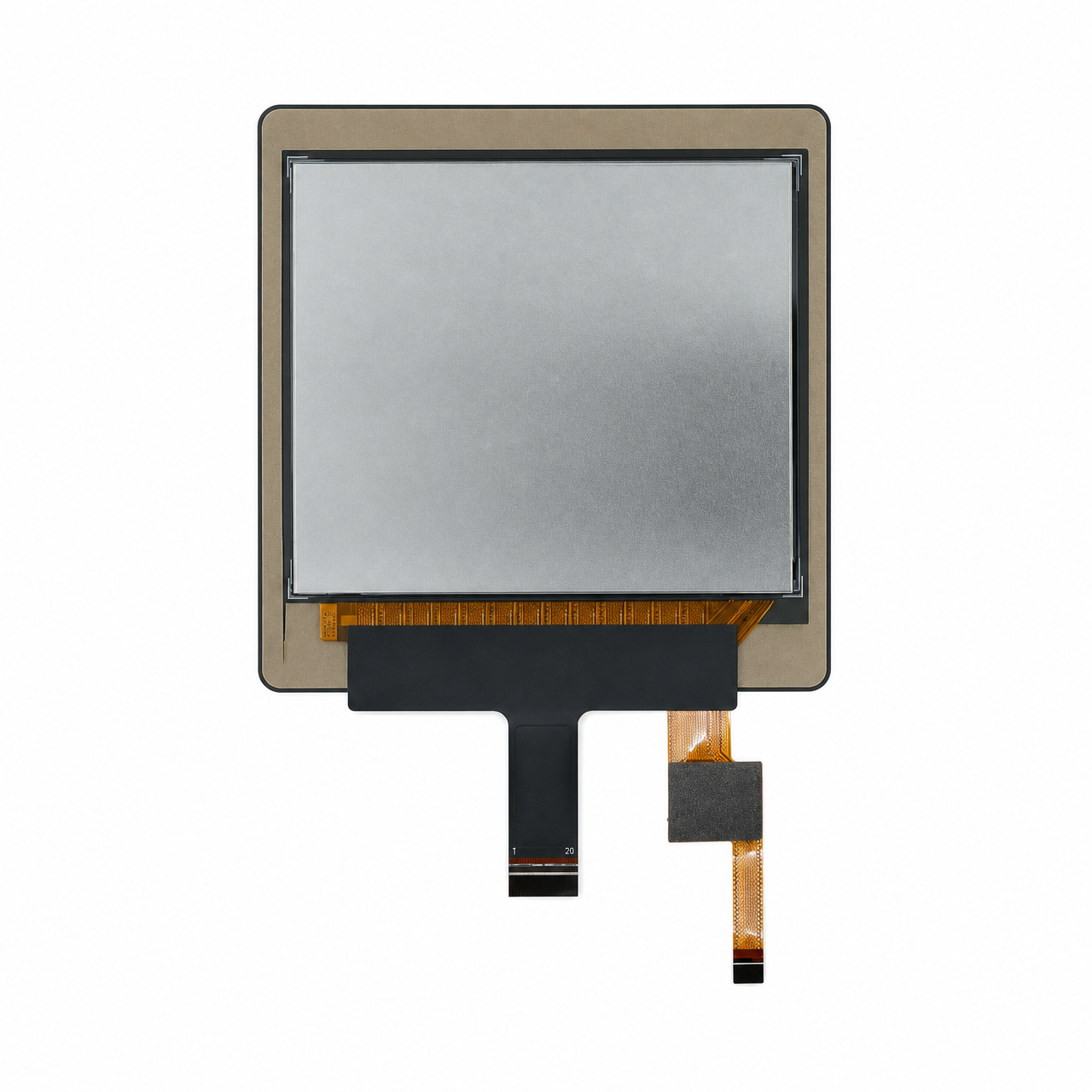

Product images
