Display module
3.5 дюйм 480x640 ILI9806E VA LCD with capacitive touch panel
Артикул STK035VGFPD094-01-C055A
Размер3.5”
Разр.480x640
Инт.SPI
Драйвер ИСCustom
Ярк.570 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика570 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.480x640
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.570 nits
VAFree V.A

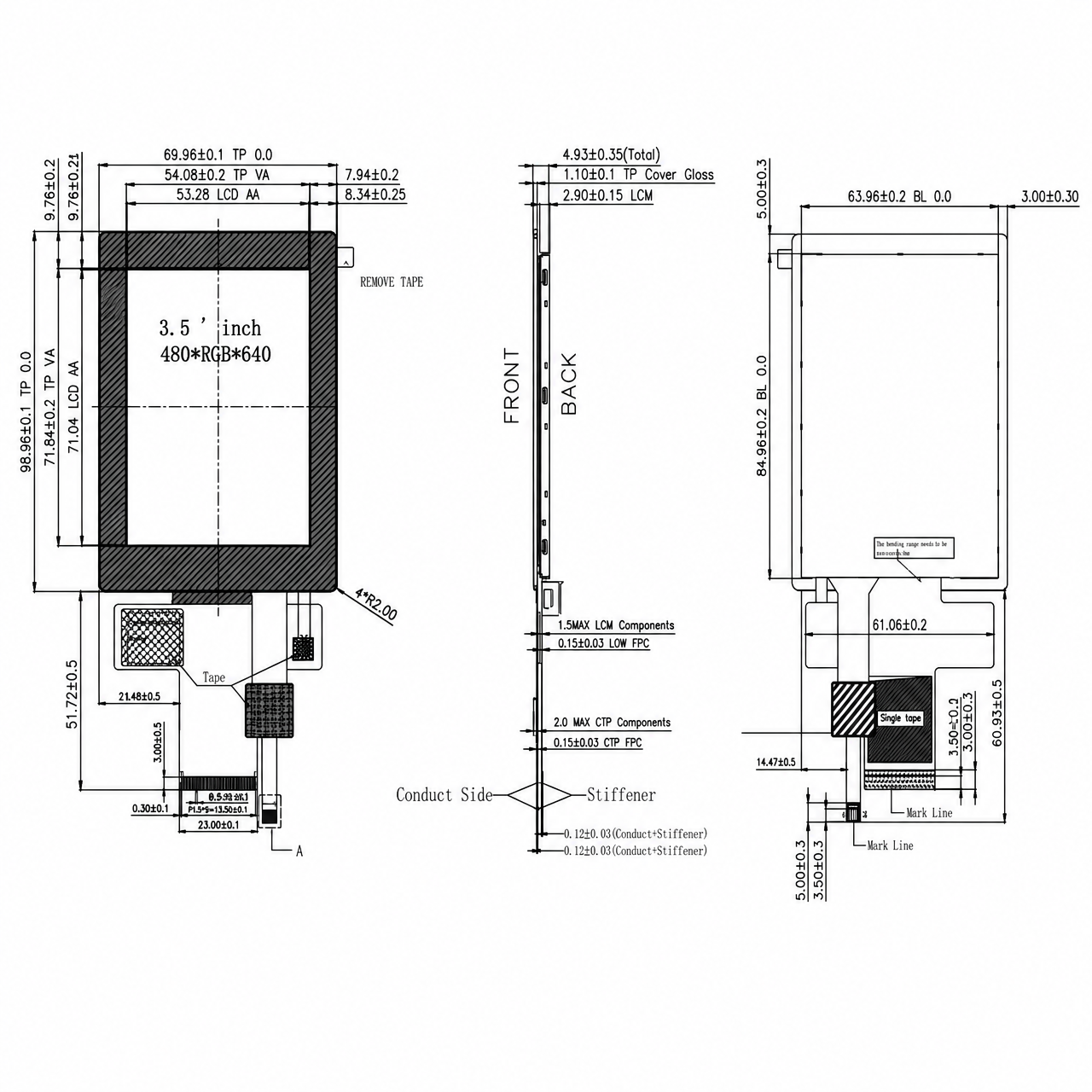

Габар. мм69.96*92.96*4.93
Рейтинг★★★☆☆
Активная область (мм)53.28*71.04
Размер3.5”
Разрешение480x640
ИнтерфейсSPI+RGB
ДрайверILI9806E
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость570 nits
Габариты69.96*92.96*4.93
Активная область53.28*71.04
Описание
• Наименование: 3.5 inch 480x640 ILI9806E VA LCD with capacitive touch panel
• Артикул: STK035VGFPD094-01-C055A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x640
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ILI9806E
• Display mode: Blanview/Normally Black
• Габариты: 69.96*92.96*4.93mm
• Зона просмотра: --
• Активная область: 53.28*71.04mm
• Яркость: 570cd/m²
• Контраст: 700∶1
• Тип интерфейса: 3SPI+16/18/24BIT RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type/soldering type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=18.6V, IF=15-20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 69.96*92.96*4.93mm
• VA size: 53.28*71.04mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035VGFPD094-01-C055A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x640
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ILI9806E
• Display mode: Blanview/Normally Black
• Габариты: 69.96*92.96*4.93mm
• Зона просмотра: --
• Активная область: 53.28*71.04mm
• Яркость: 570cd/m²
• Контраст: 700∶1
• Тип интерфейса: 3SPI+16/18/24BIT RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type/soldering type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs Series VF=18.6V, IF=15-20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 69.96*92.96*4.93mm
• VA size: 53.28*71.04mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

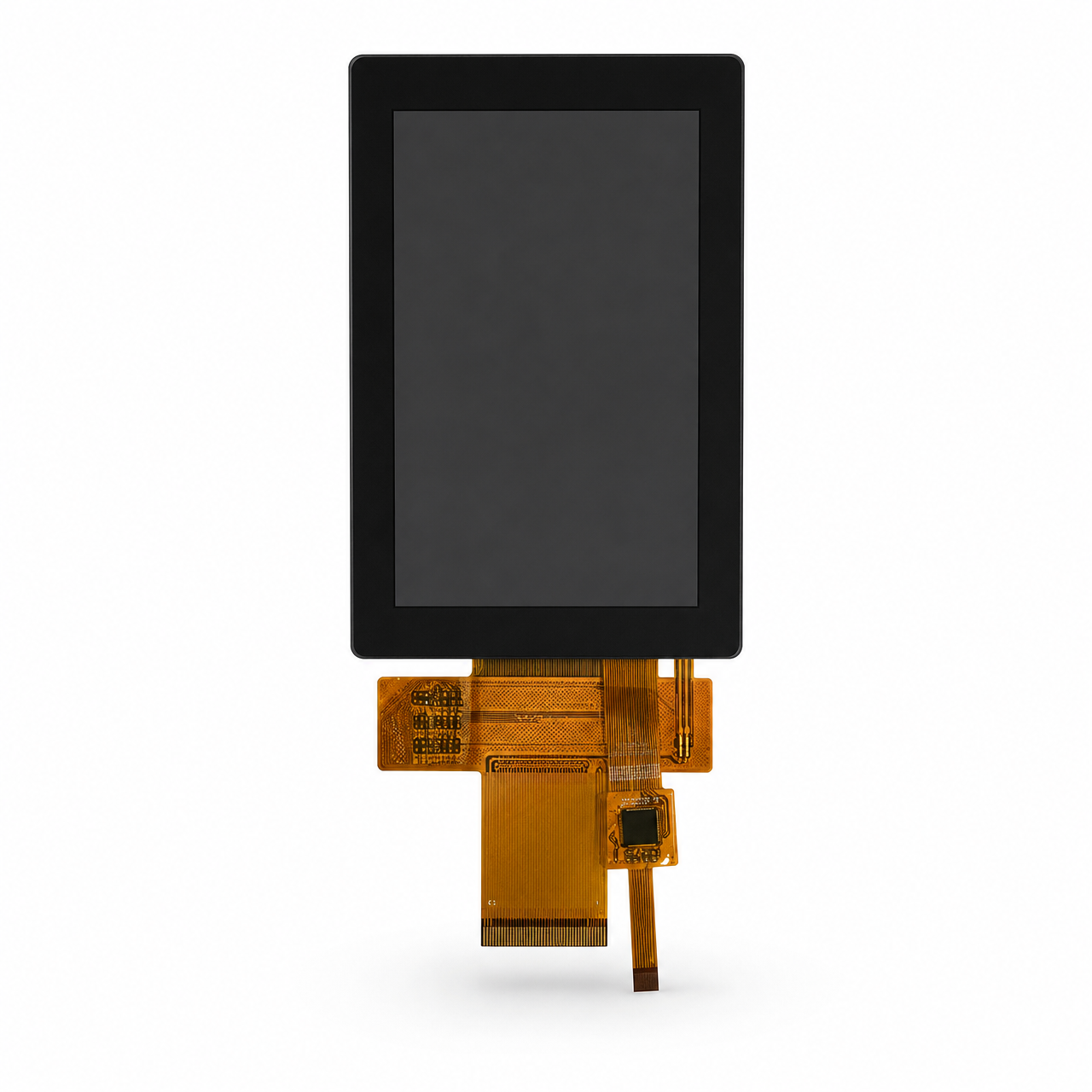

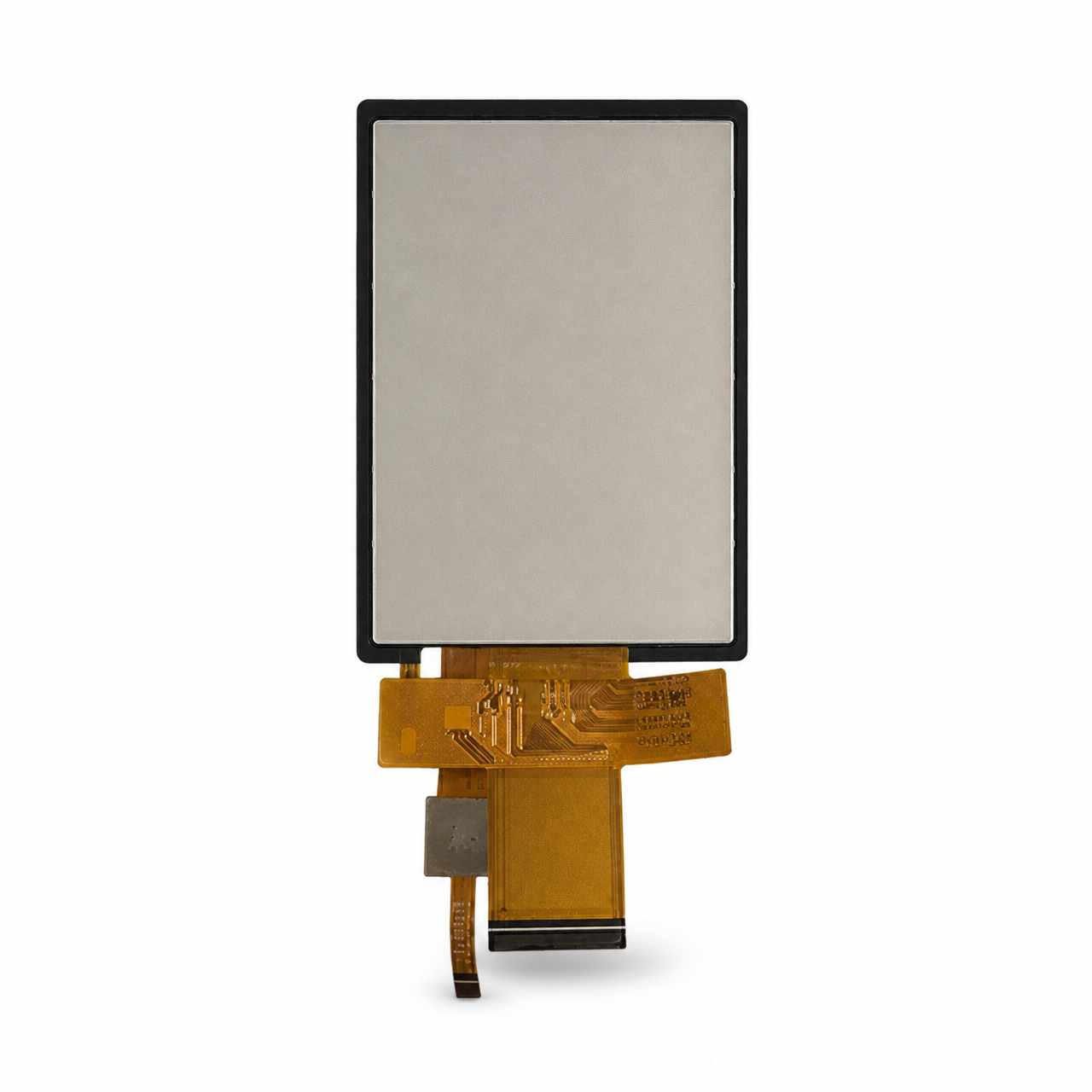

Product images
