Display module
4.0 дюйм 480x800 ST7701S SPI+RGB интерфейс IPS LCD with built-in capacitive touch panel
Артикул STK040WVFPD025-C008B
Размер4.0”
Разр.480x800
Инт.SPI
Драйвер ИСCustom
Ярк.440 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика440 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер4.0”
Разр.480x800
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.440 nits
VAFree V.A
Габар. мм58.26*98.10*4.25
Рейтинг★★★☆☆
Активная область (мм)51.84*87.40
Размер4.0”
Разрешение480x800
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость440 nits
Габариты58.26*98.10*4.25
Активная область51.84*87.40
Описание
• Наименование: 4.0 inch 480x800 ST7701S SPI+RGB interface IPS LCD with built-in capacitive touch panel
• Артикул: STK040WVFPD025-C008B
• Размер: 4.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x800
• Шаг пикселя: 0.108(H)*0.108(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 58.26*98.10*4.25mm
• Зона просмотра: 52.44*88.00mm
• Активная область: 51.84*87.40mm
• Яркость: 440cd/m²
• Контраст: 900∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs, 4 Series & 2 Parallel VF =12.8V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 57.86*97.70*1.55mm
• VA size: 52.44*87.40mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK040WVFPD025-C008B
• Размер: 4.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x800
• Шаг пикселя: 0.108(H)*0.108(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 58.26*98.10*4.25mm
• Зона просмотра: 52.44*88.00mm
• Активная область: 51.84*87.40mm
• Яркость: 440cd/m²
• Контраст: 900∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs, 4 Series & 2 Parallel VF =12.8V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 57.86*97.70*1.55mm
• VA size: 52.44*87.40mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

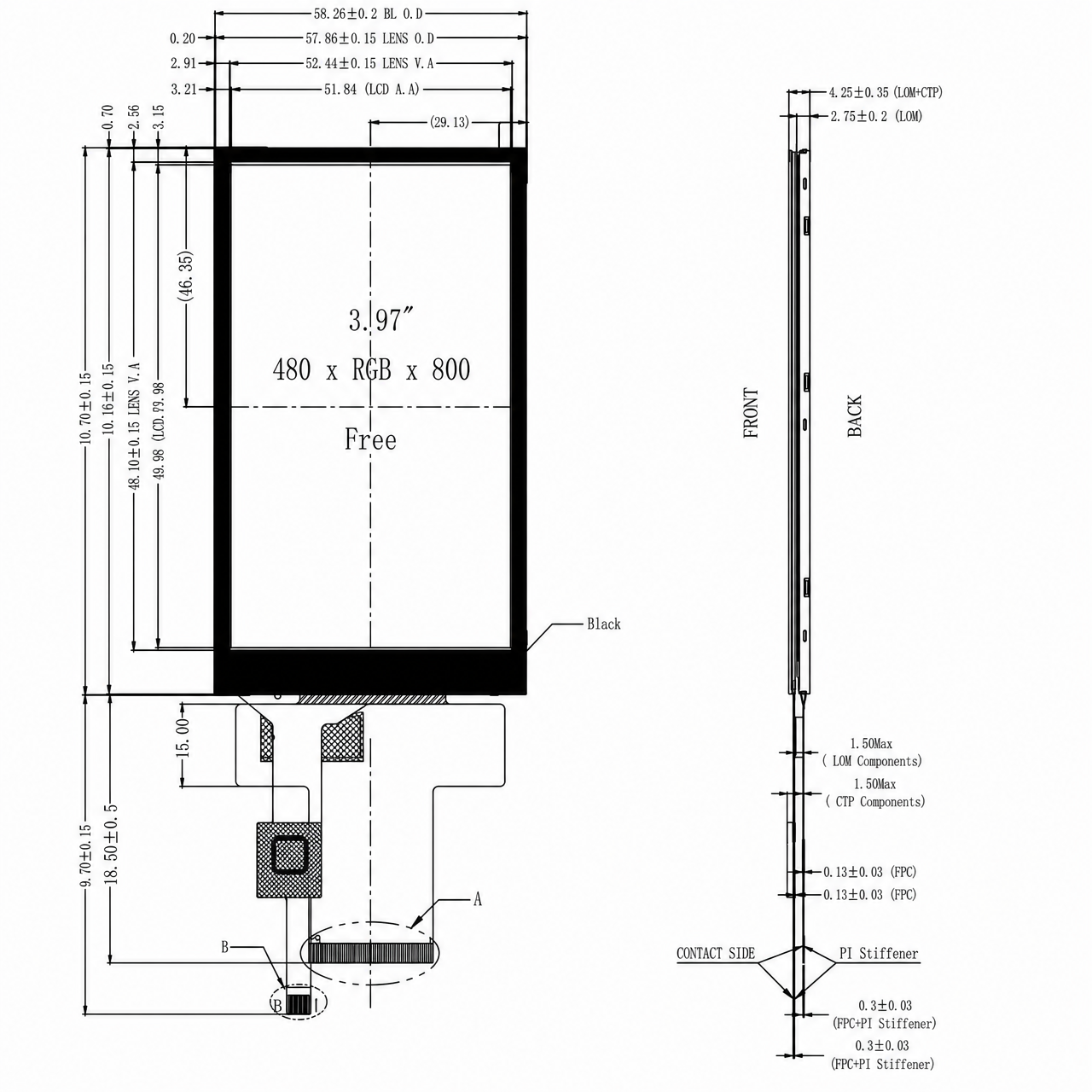

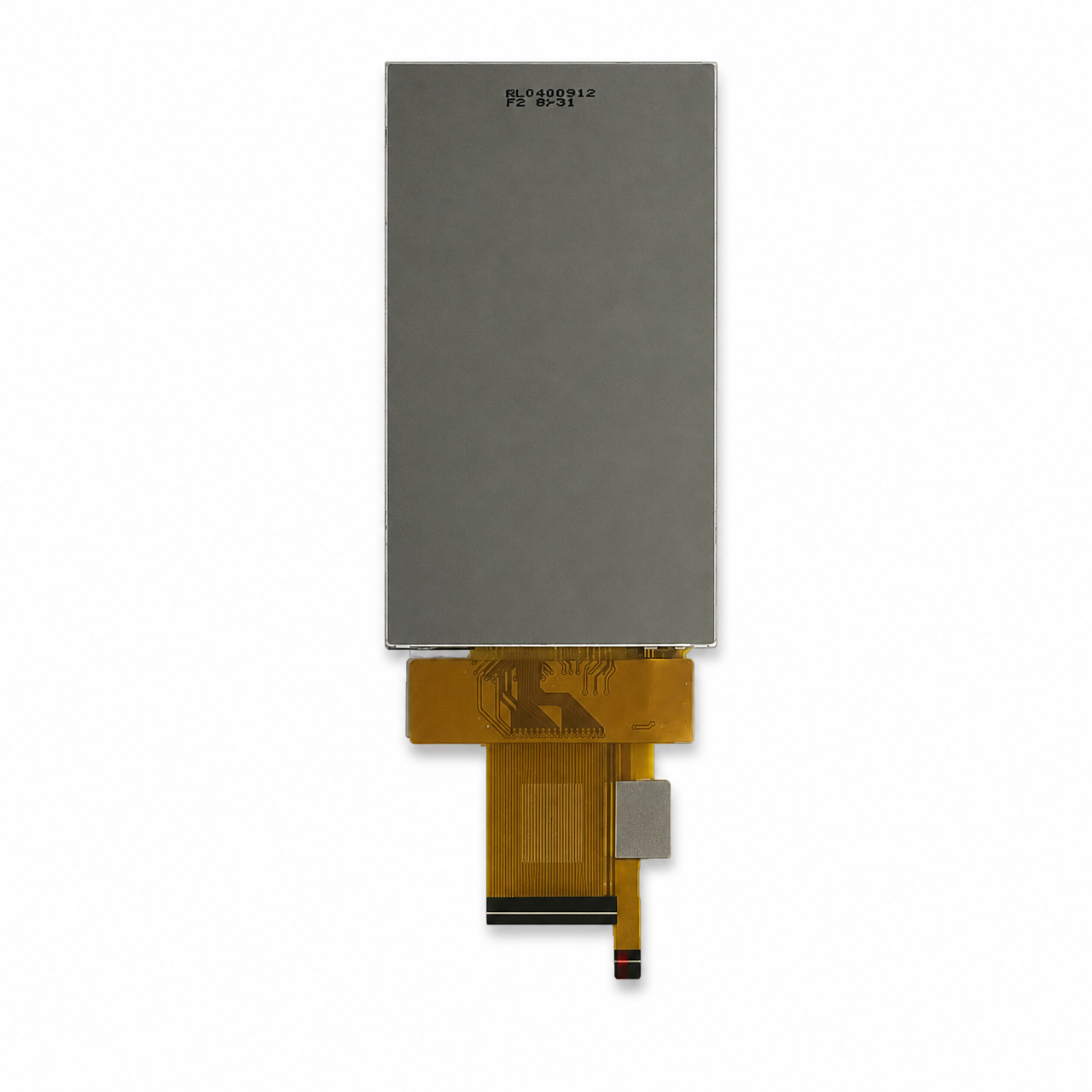

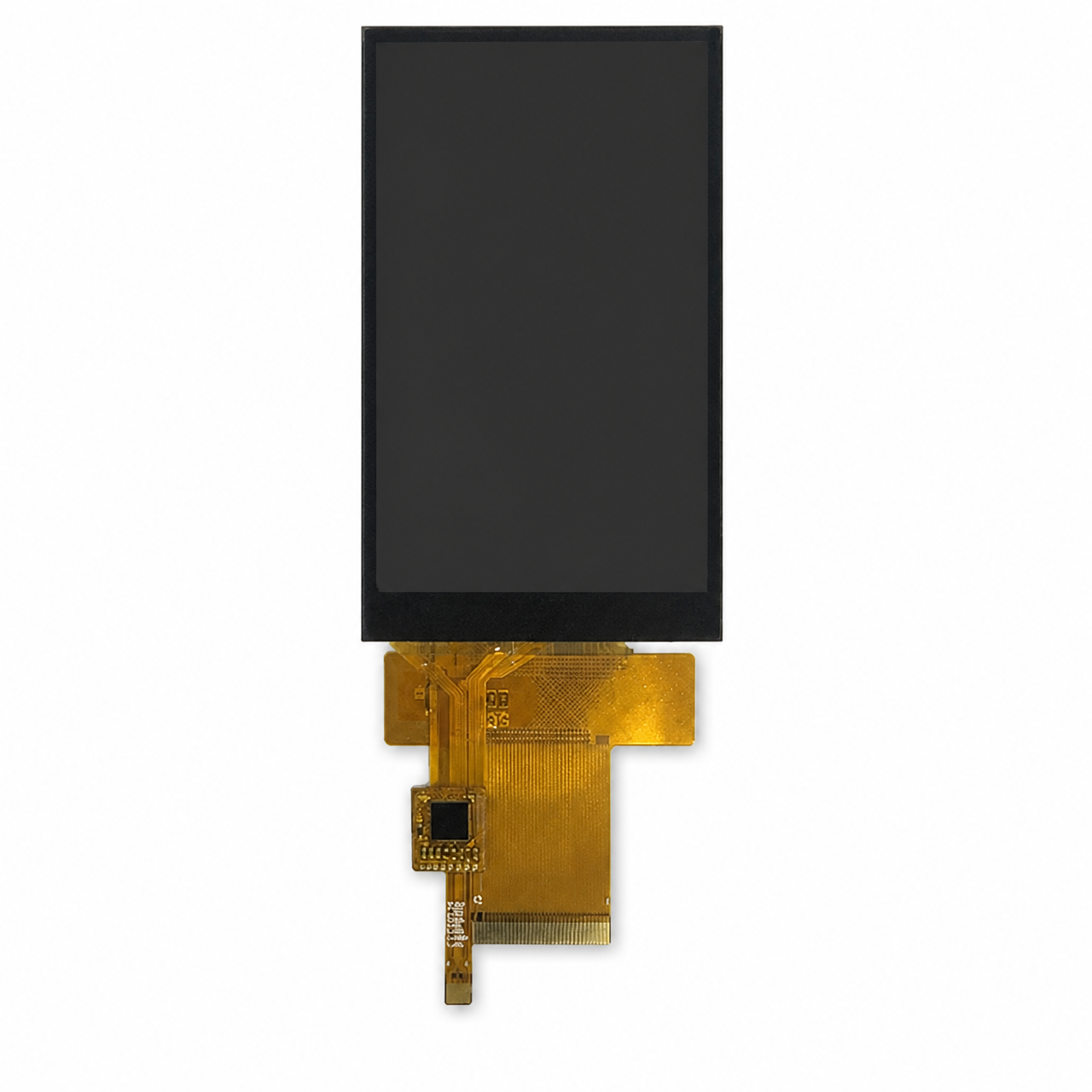

Product images
