Display module
5.0 дюйм IPS 800x480 TFT LCD LVDS интерфейс GH7002-02 драйвер high brightness display module with capacitive touch panel
Артикул STK050WVFLA153-01-C045A
Размер5.0”
Разр.800x480
Инт.LVDS
Драйвер ИСCustom
Ярк.900 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсLVDS
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика900 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер5.0”
Разр.800x480
Инт.LVDS
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.900 nits
VAFree V.A

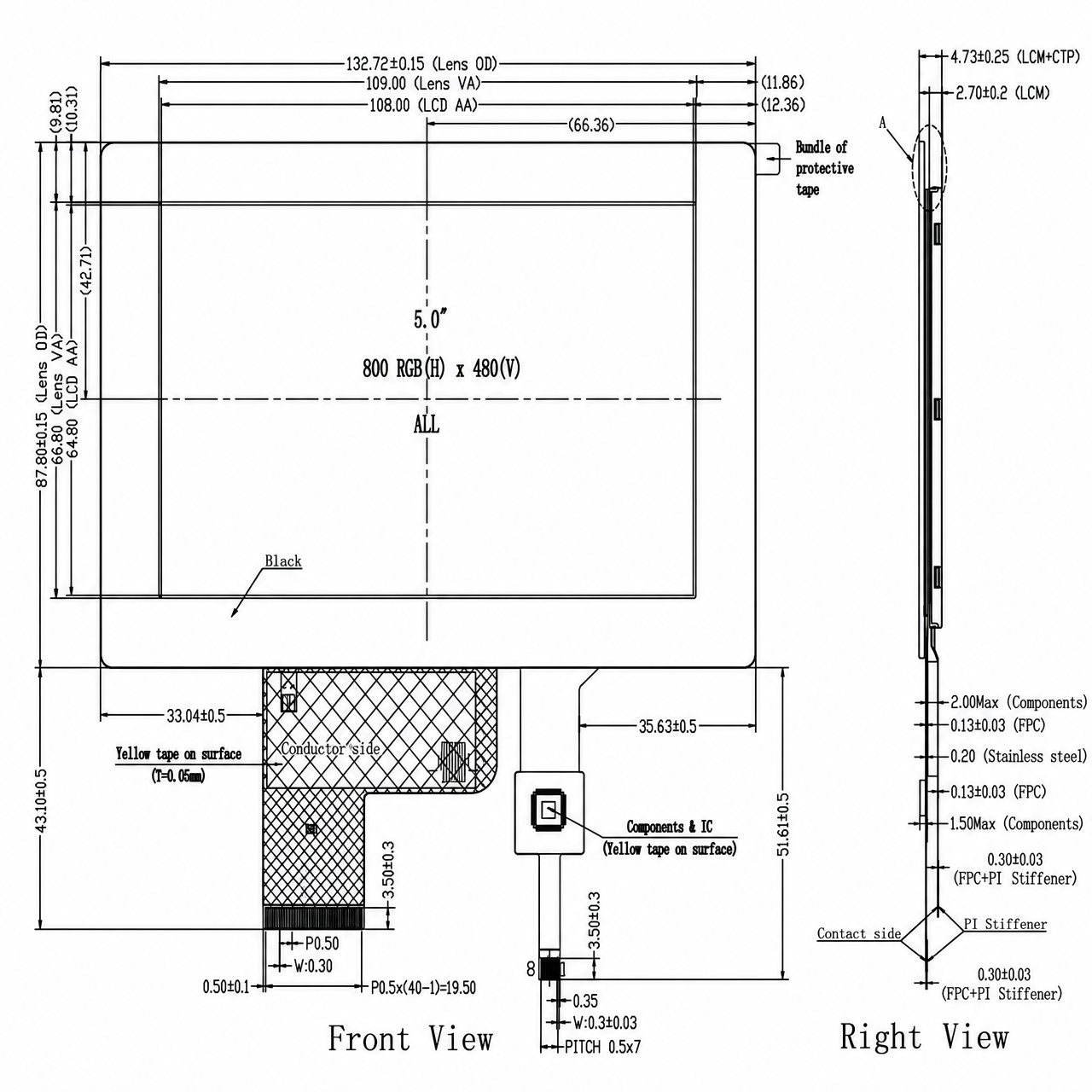

Габар. мм132.72*87.80*4.73
Рейтинг★★★☆☆
Активная область (мм)108.00*64.80
Размер5.0”
Разрешение800x480
ИнтерфейсLVDS
ДрайверGH7002-02
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость900 nits
Габариты132.72*87.80*4.73
Активная область108.00*64.80
Описание
STK050WVFLA153-01-C045A is a 5-inch LCM+CTP integrated module with a transmissive TFT-LCD and G+G capacitive touch, 800×480 resolution and 16.7M colors, adopting optical bonding. TFT with GH7002-02 driver & LVDS interface; CTP controlled by GT911, I2C interface supporting 5-point touch. Operating temp -20~70℃, 16-chip edge backlight, passed ESD, temperature and vibration tests.
• Наименование: 5.0 inch IPS 800x480 TFT LCD LVDS interface GH7002-02 Driver IC high brightness display module with capacitive touch panel
• Артикул: STK050WVFLA153-01-C045A
• Размер: 5.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 800x480
• Шаг пикселя: 0.135(H)*0.135(V)
• Направление обзора: Free V.A
• Драйвер: GH7002-02
• Display mode: Transmissive / Normally black
• Габариты: 132.72*87.80*4.73mm
• Зона просмотра: 109.00*65.80mm
• Активная область: 108.00*64.80mm
• Яркость: 900cd/m²
• Контраст: 1400∶1
• Тип интерфейса: LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 16 LEDs, 8 Series & 2 Parallel VF =25.6V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 132.72*87.80*2.03mm
• VA size: 109.00*65.80mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Наименование: 5.0 inch IPS 800x480 TFT LCD LVDS interface GH7002-02 Driver IC high brightness display module with capacitive touch panel
• Артикул: STK050WVFLA153-01-C045A
• Размер: 5.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 800x480
• Шаг пикселя: 0.135(H)*0.135(V)
• Направление обзора: Free V.A
• Драйвер: GH7002-02
• Display mode: Transmissive / Normally black
• Габариты: 132.72*87.80*4.73mm
• Зона просмотра: 109.00*65.80mm
• Активная область: 108.00*64.80mm
• Яркость: 900cd/m²
• Контраст: 1400∶1
• Тип интерфейса: LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 16 LEDs, 8 Series & 2 Parallel VF =25.6V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 132.72*87.80*2.03mm
• VA size: 109.00*65.80mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

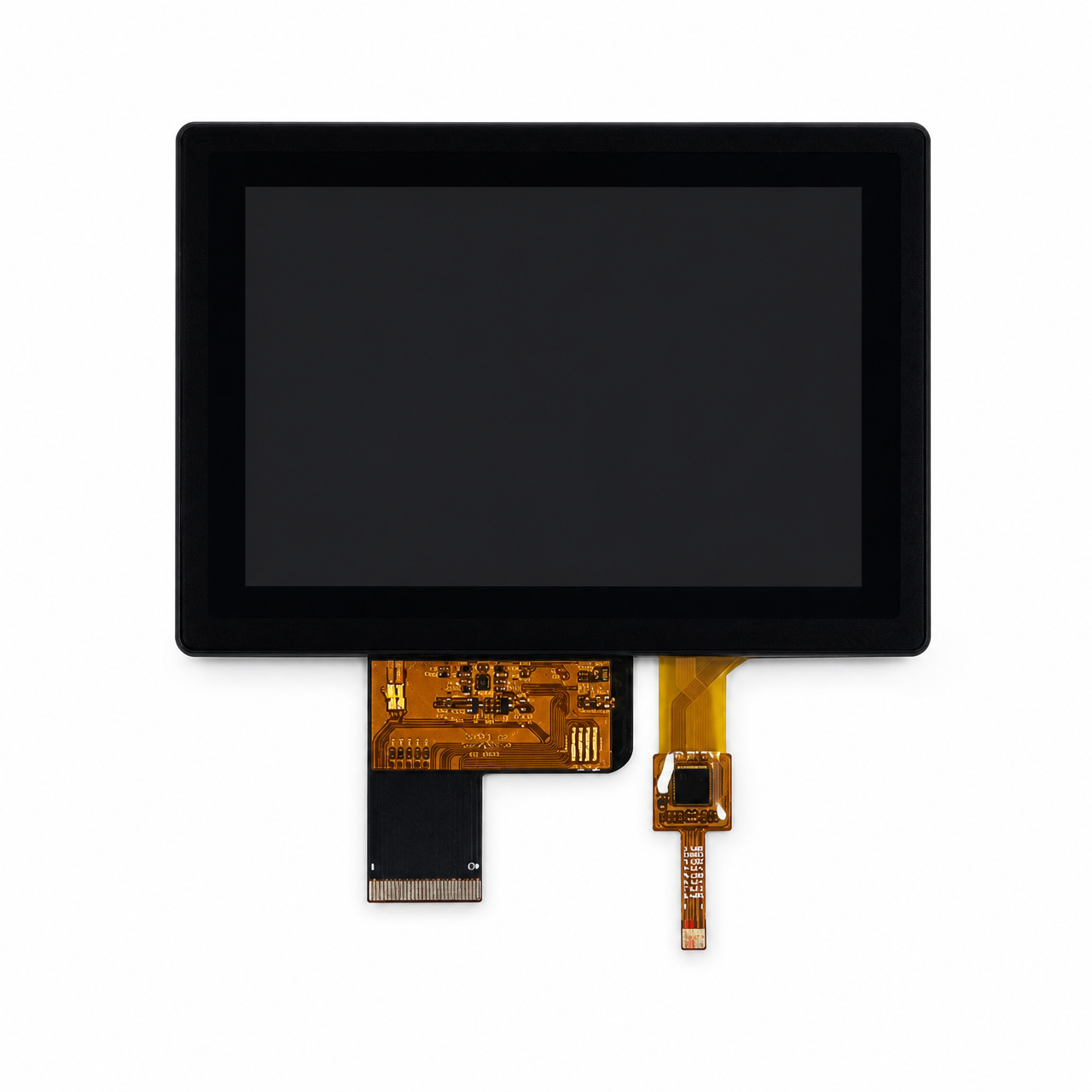

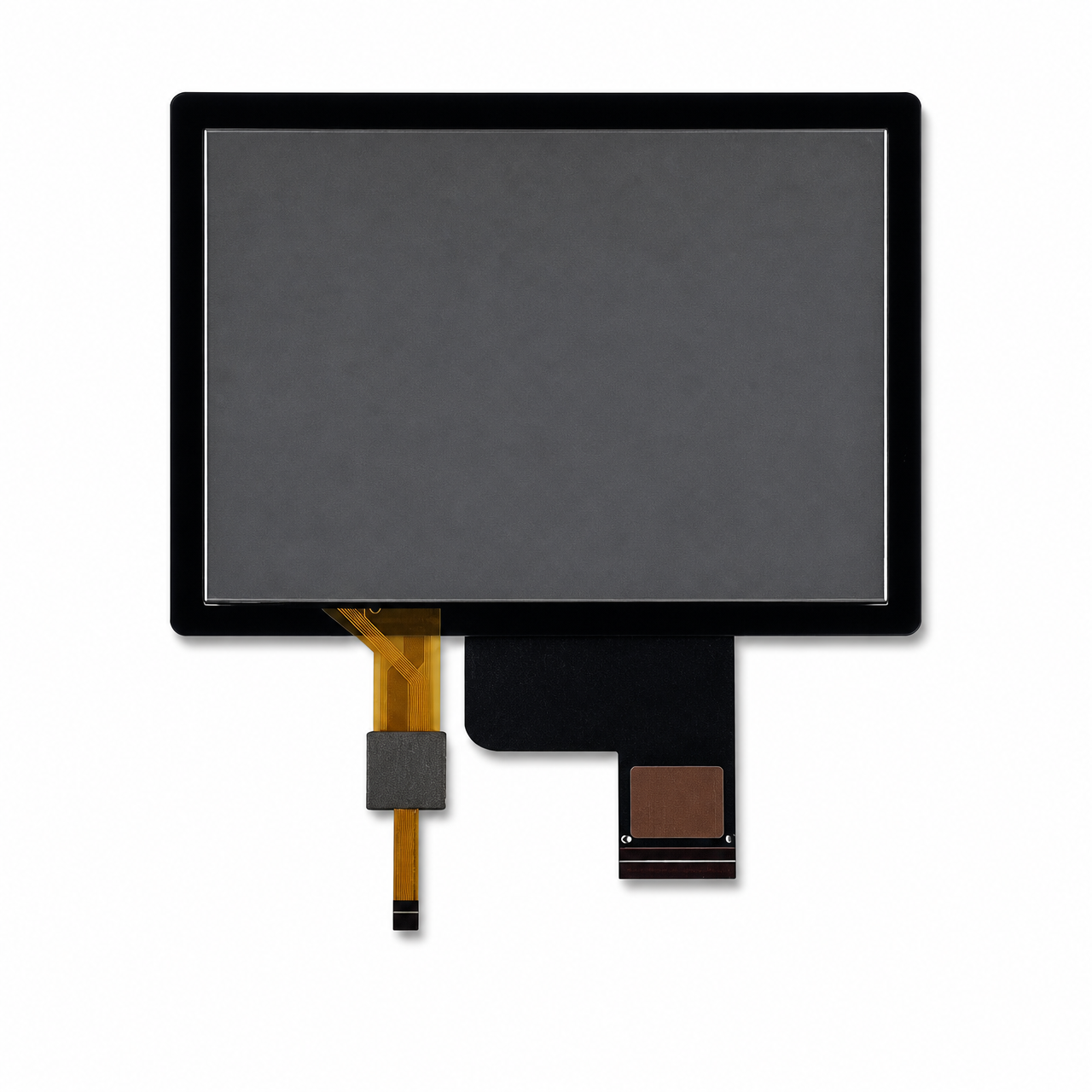

Product images
