Display module

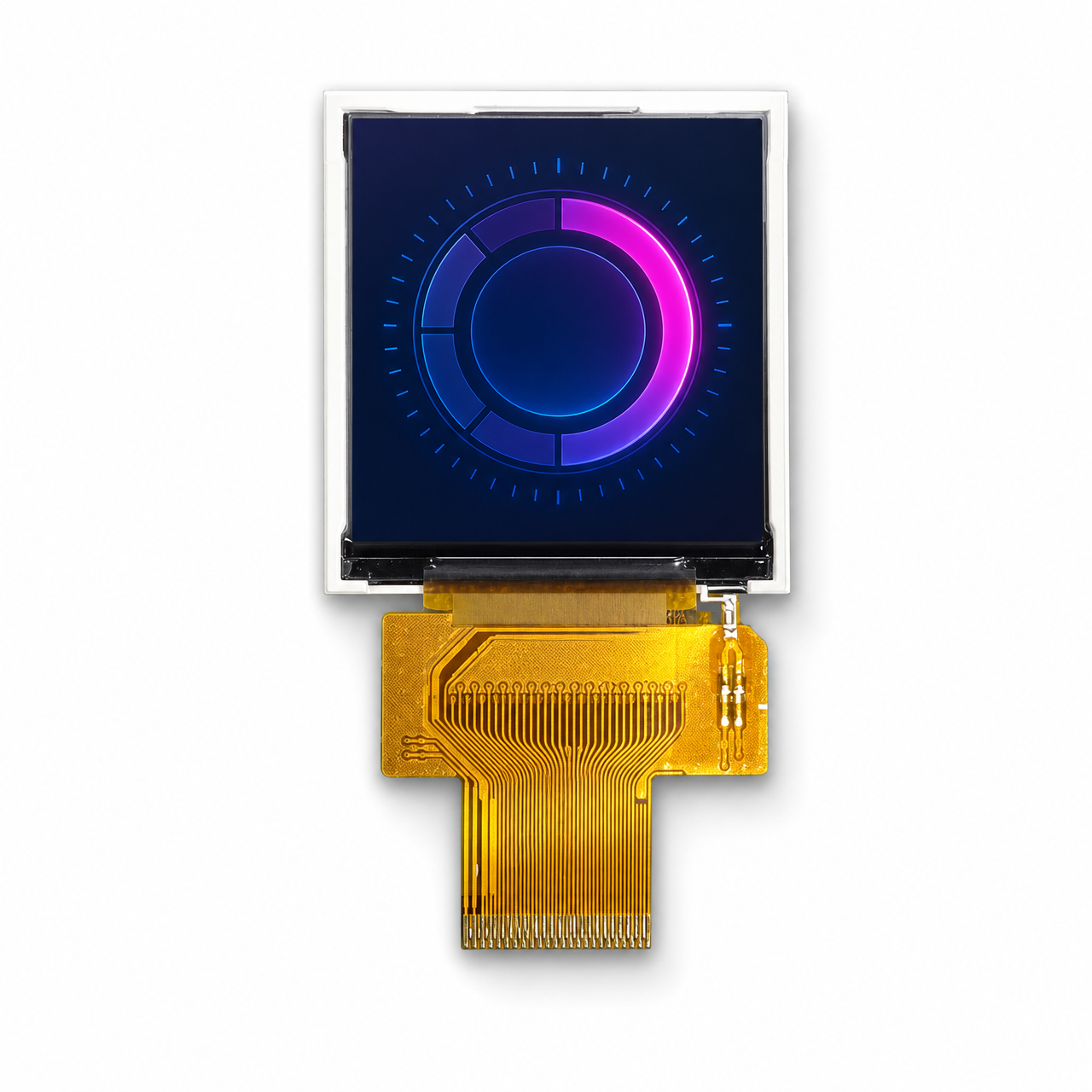

1.5 дюйм 240x240 ST7789V MCU+RGB+SPI интерфейс TFT LCD
Артикул STK015QVFMN002
Размер1.5”
Разр.240x240
Инт.8/9/16/18 Bit MCU 3/4 SPI+16/18 Bit RGB 3-line/4-line Serial Interface
Драйвер ИСST7789V
Ярк.500 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
Интерфейс8/9/16/18 Bit MCU 3/4 SPI+16/18 Bit RGB 3-line/4-line Serial Interface
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика500 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер1.5”
Разр.240x240
Инт.8/9/16/18 Bit MCU 3/4 SPI+16/18 Bit RGB 3-line/4-line Serial Interface
Драйвер ИСST7789V
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.500 nits
VAFree V.A

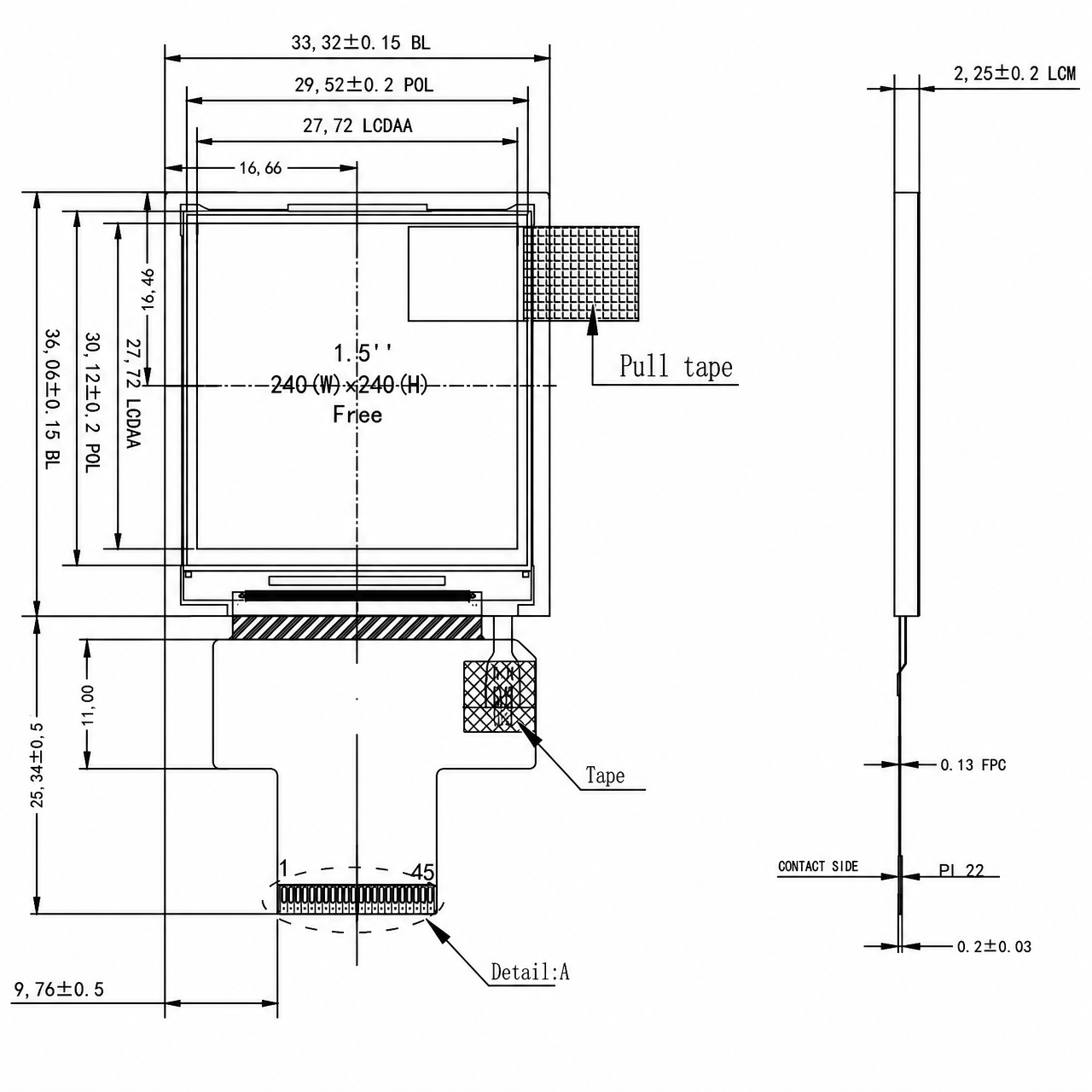

Габар. мм33.32*36.06*2.25
Активная область (мм)27.72*27.72
Описание
• Наименование: 1.5 inch 240x240 ST7789V MCU+RGB+SPI interface TFT LCD
• Артикул: STK015QVFMN002
• Размер: 1.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 240x240
• Шаг пикселя: 0.1155(H)*0.1155(V)
• Направление обзора: Free V.A
• Драйвер: ST7789V
• Display mode: Transmissive / Normally black
• Габариты: 33.32*36.06*2.25mm
• Активная область: 27.72*27.72mm
• Яркость: 500cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8/9/16/18 Bit MCU 3/4 SPI+16/18 Bit RGB 3-line/4-line Serial Interface
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series VF =9.9V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK015QVFMN002
• Размер: 1.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 240x240
• Шаг пикселя: 0.1155(H)*0.1155(V)
• Направление обзора: Free V.A
• Драйвер: ST7789V
• Display mode: Transmissive / Normally black
• Габариты: 33.32*36.06*2.25mm
• Активная область: 27.72*27.72mm
• Яркость: 500cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8/9/16/18 Bit MCU 3/4 SPI+16/18 Bit RGB 3-line/4-line Serial Interface
• Число выводов: 45
• Шаг выводов: 0.3mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series VF =9.9V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Промышленность
