Display module
1.44 дюйм 128x128 ST7735S 8/16 bit MCU 3/4 line serial интерфейс TFT LCD
Артикул STK014QQFBN006
Размер1.44”
Разр.128x128
Инт.SPI
Драйвер ИСST7735S
Ярк.950 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика950 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер1.44”
Разр.128x128
Инт.SPI
Драйвер ИСST7735S
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.950 nits
VAFree V.A
Габар. мм32.36*38.00*3.00
Рейтинг★★★☆☆
Активная область (мм)25.50*26.50
Размер1.44”
Разрешение128x128
ИнтерфейсSPI&MCU
ДрайверST7735S
Угол обзораFree V.A
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость950 nits
Габариты32.36*38.00*3.00
Активная область25.50*26.50
Описание
• Наименование: 1.44 inch 128x128 ST7735S 8/16 bit MCU 3/4 line serial interface TFT LCD
• Артикул: STK014QQFBN006
• Размер: 1.44 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 262K(6bit)
• Разрешение (пикс.): 128x128
• Шаг пикселя: 0.1992(H)*0.207(V)
• Направление обзора: Free V.A
• Драйвер: ST7735S
• Display mode: Transmissive / Normally black
• Габариты: 32.36*38.00*3.00mm
• Зона просмотра: 26.30*27.30mm
• Активная область: 25.50*26.50mm
• Яркость: 950cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 8/16 Bit MCU Interface 3-line/4-line Serial Interface
• Число выводов: 35
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 2 LEDs Parallel VF =2.8~3.4V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK014QQFBN006
• Размер: 1.44 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 262K(6bit)
• Разрешение (пикс.): 128x128
• Шаг пикселя: 0.1992(H)*0.207(V)
• Направление обзора: Free V.A
• Драйвер: ST7735S
• Display mode: Transmissive / Normally black

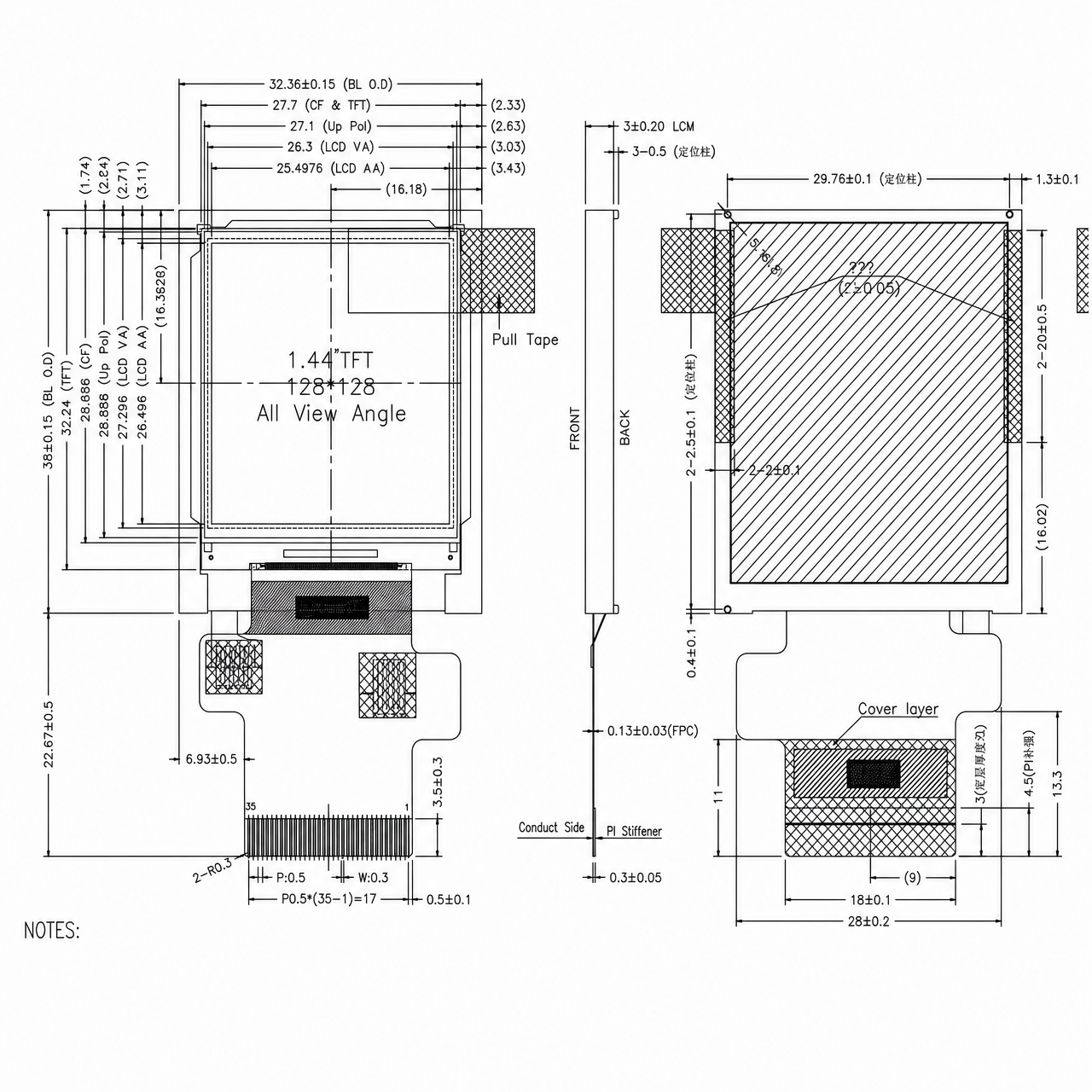

• Габариты: 32.36*38.00*3.00mm
• Зона просмотра: 26.30*27.30mm
• Активная область: 25.50*26.50mm
• Яркость: 950cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 8/16 Bit MCU Interface 3-line/4-line Serial Interface
• Число выводов: 35
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 2 LEDs Parallel VF =2.8~3.4V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

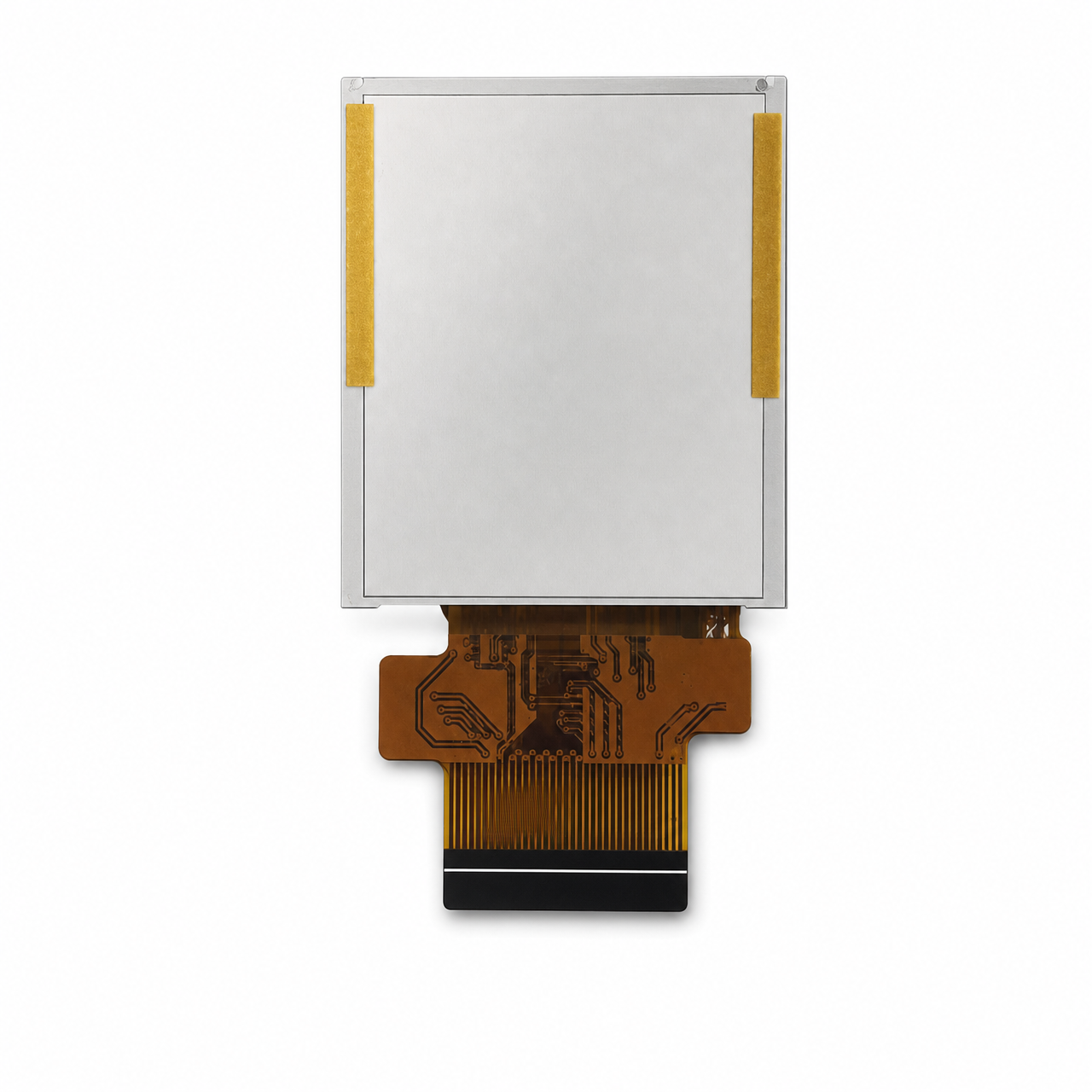

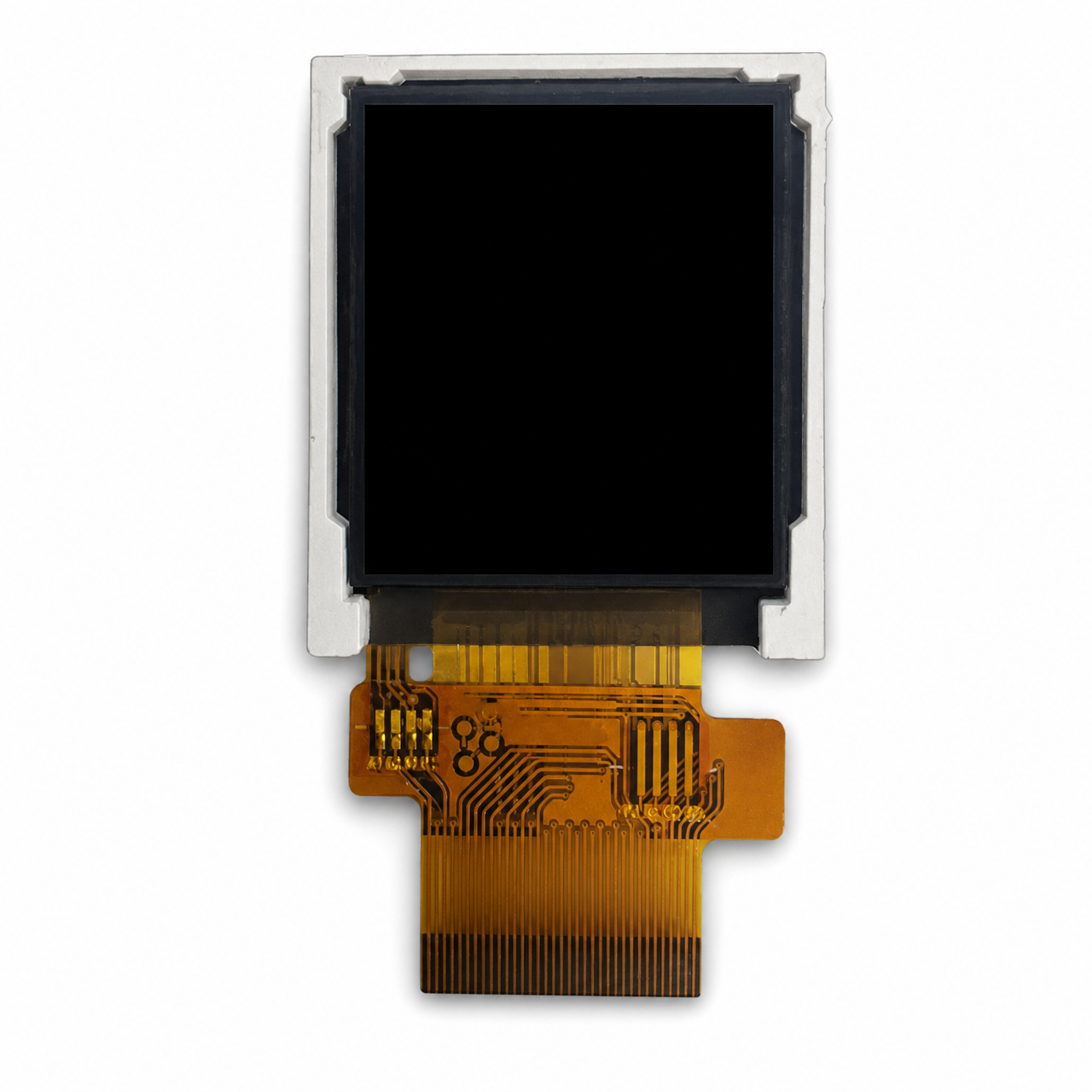

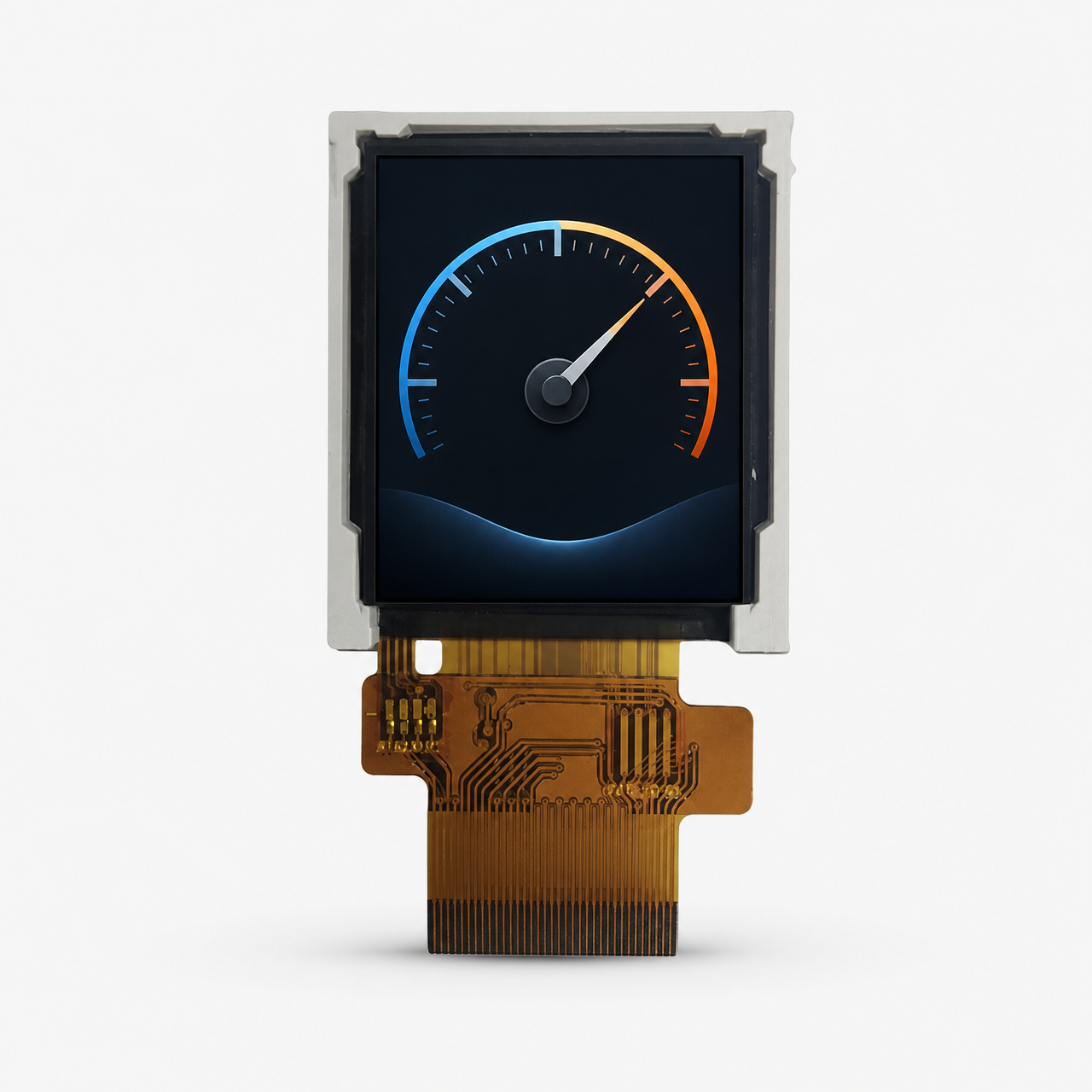

Product images
