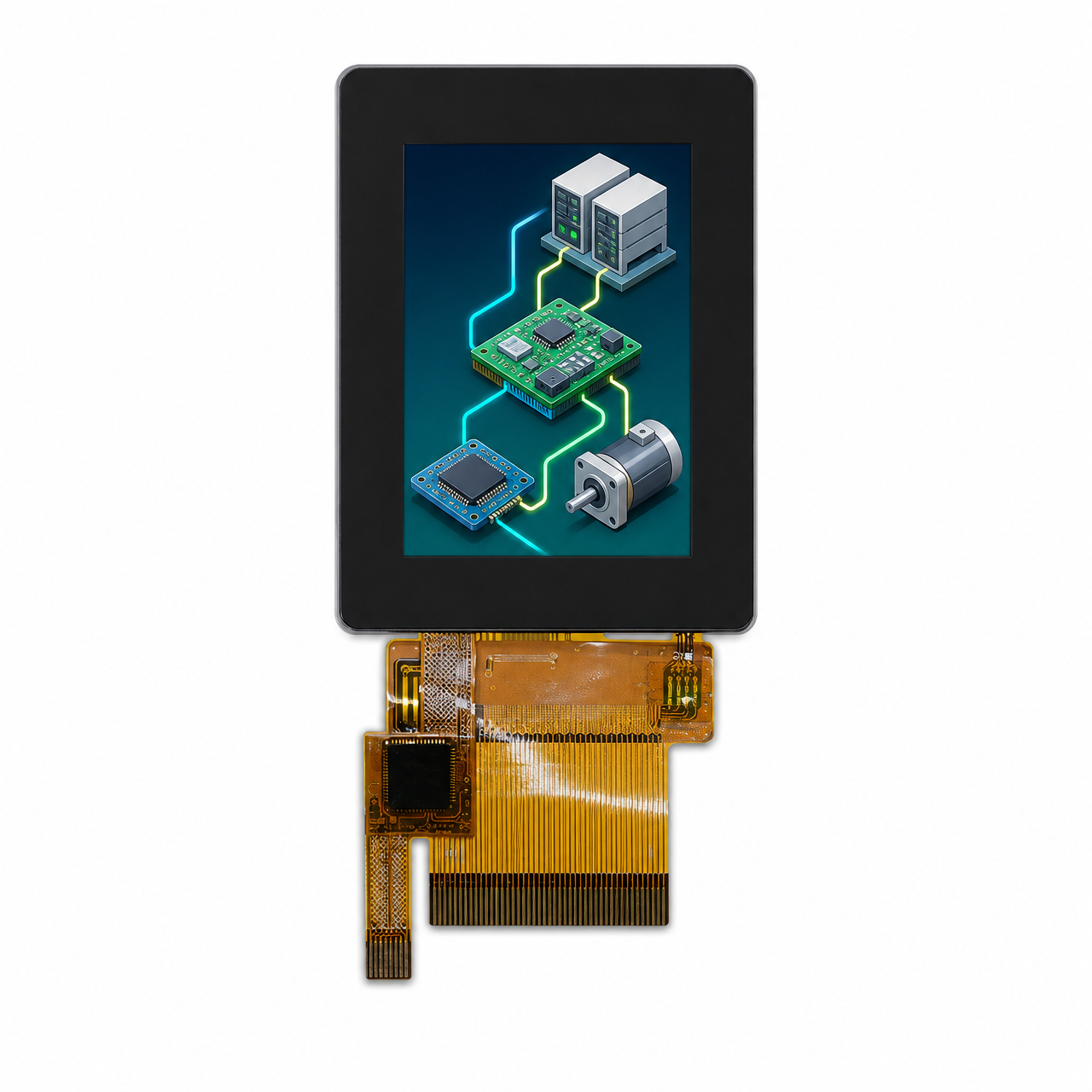

Display module
1.77 дюйм Wide-viewing-angle 240x320 lcd touch screen with MCU+SPI+RGB интерфейс ST7789V IC
Артикул STK018QVFMN010-02-C001A
Размер1.77”
Разр.240x320
Инт.SPI
Драйвер ИСST7789V
Ярк.250 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика250 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер1.77”
Разр.240x320
Инт.SPI
Драйвер ИСST7789V
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.250 nits
VAFree V.A

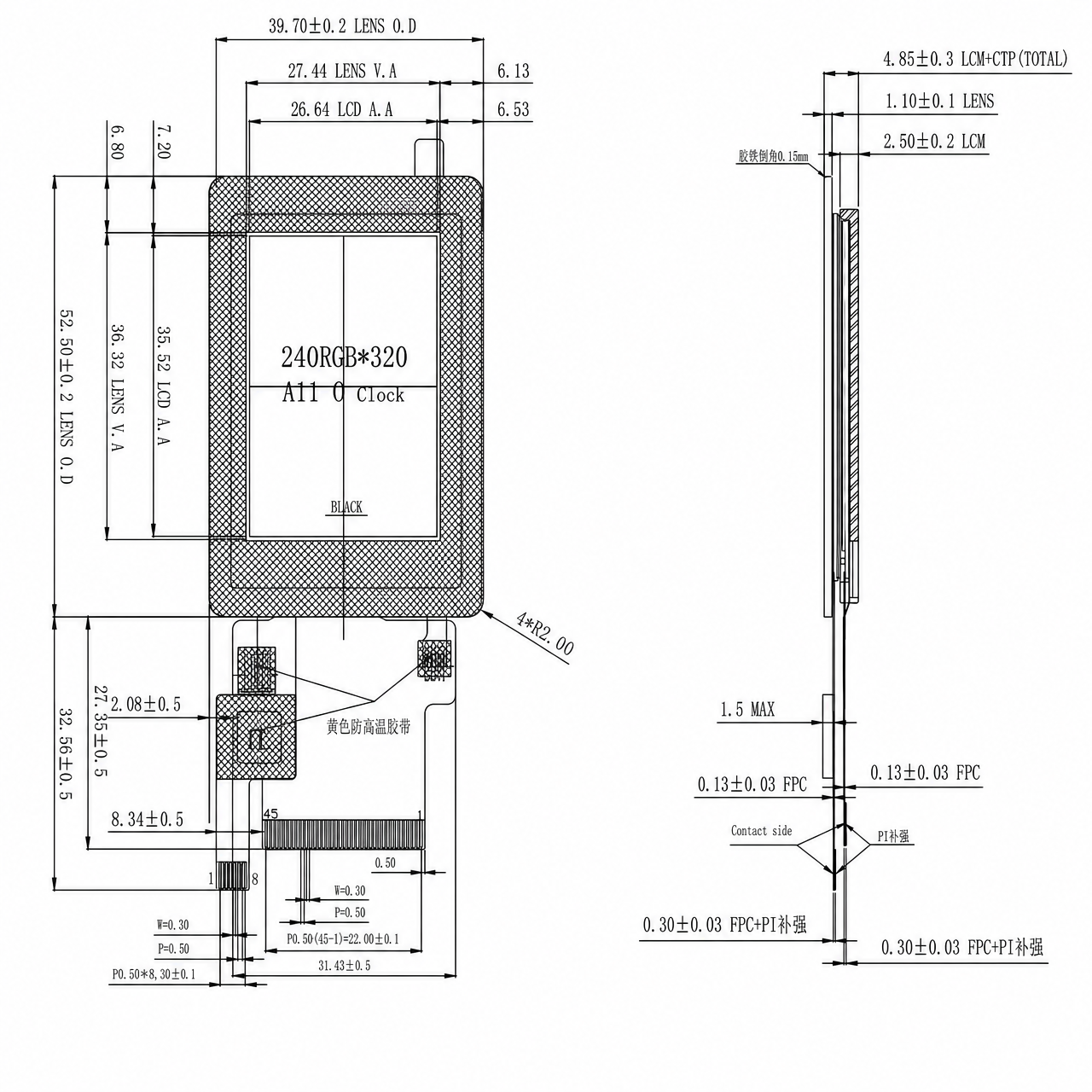

Габар. мм39.70*52.50*4.85
Рейтинг★★★☆☆
Активная область (мм)26.64*35.52
Размер1.77”
Разрешение240x320
ИнтерфейсSPI&MCU&RGB
ДрайверST7789V
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость250 nits
Габариты39.70*52.50*4.85
Активная область26.64*35.52
Описание
• Наименование: 1.77 inch Wide-viewing-angle 240x320 lcd touch screen with MCU+SPI+RGB Interface ST7789V IC
• Артикул: STK018QVFMN010-02-C001A
• Размер: 1.8 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7789V
• Display mode: Transmissive / Normally black
• Габариты: 39.70*52.50*4.85mm
• Зона просмотра: 27.44*36.32mm
• Активная область: 26.64*35.52mm
• Яркость: 250cd/m²
• Контраст: 600∶1
• Тип интерфейса: MCU+SPI+RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Parallel VF =3.2V, IF=60mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: Single points
• Structure: G+G
• Outline size: 39.70*52.50*2.35mm
• VA size: 27.44*36.32mm
• Драйвер: FT5436
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 7
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK018QVFMN010-02-C001A
• Размер: 1.8 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7789V
• Display mode: Transmissive / Normally black
• Габариты: 39.70*52.50*4.85mm
• Зона просмотра: 27.44*36.32mm
• Активная область: 26.64*35.52mm
• Яркость: 250cd/m²
• Контраст: 600∶1
• Тип интерфейса: MCU+SPI+RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Parallel VF =3.2V, IF=60mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: Single points
• Structure: G+G
• Outline size: 39.70*52.50*2.35mm
• VA size: 27.44*36.32mm
• Драйвер: FT5436
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 7
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

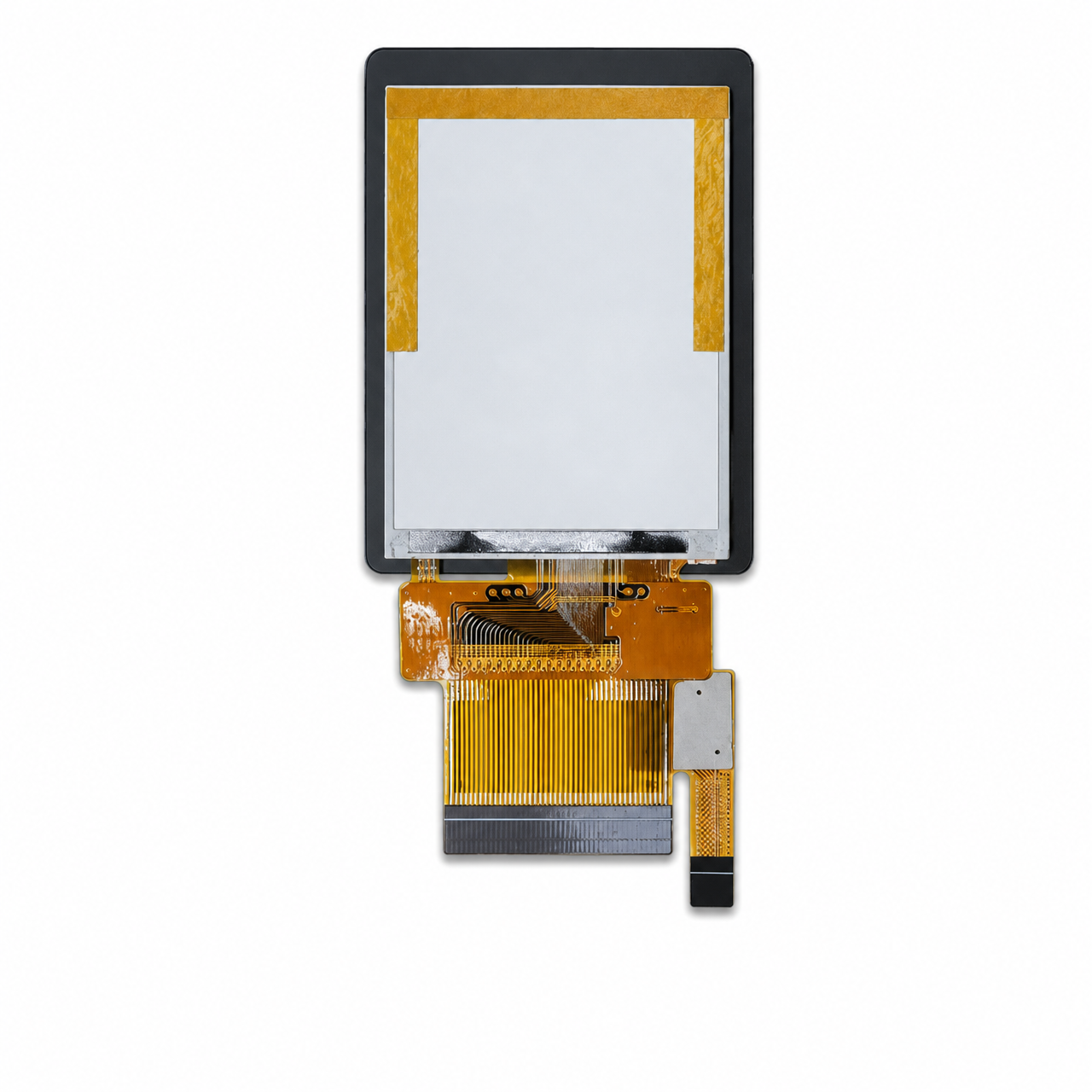

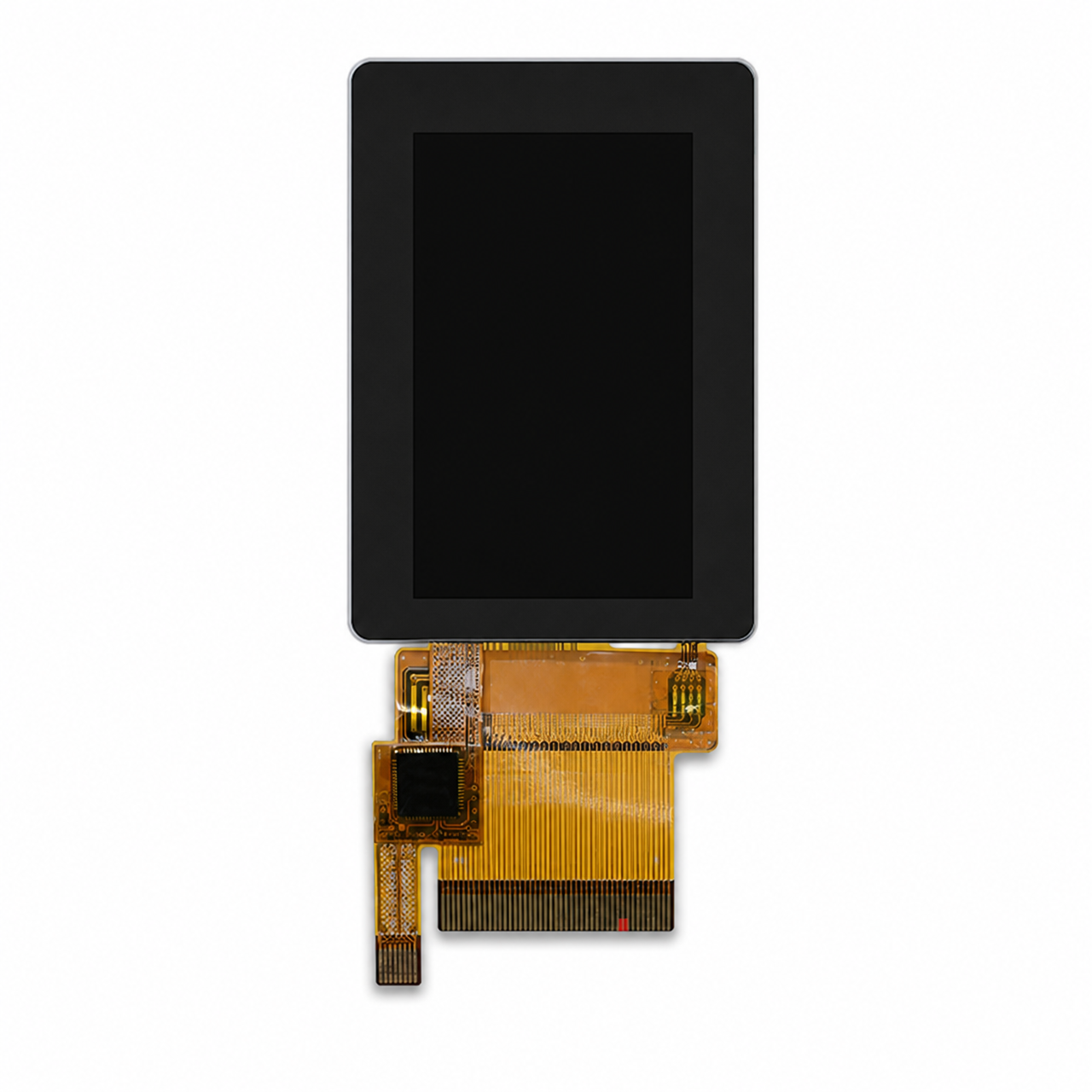

Product images
