Display module
2.1 дюйм 480x480 ST7701S SPI+16/18/24 RGB интерфейс TFT LCD
Артикул STK021WVFPD003
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Ярк.550 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика550 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.1”
Разр.480x480
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.550 nits
VAFree V.A
Габар. мм56.18*59.71*2.24
Рейтинг★★★☆☆
Активная область (мм)53.28*53.28
Размер2.1”
Разрешение480x480
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость550 nits
Габариты56.18*59.71*2.24
Активная область53.28*53.28
Описание
• Наименование: 2.1 inch 480x480 ST7701S SPI+16/18/24 RGB interface TFT LCD
• Артикул: STK021WVFPD003
• Размер: 2.1 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black

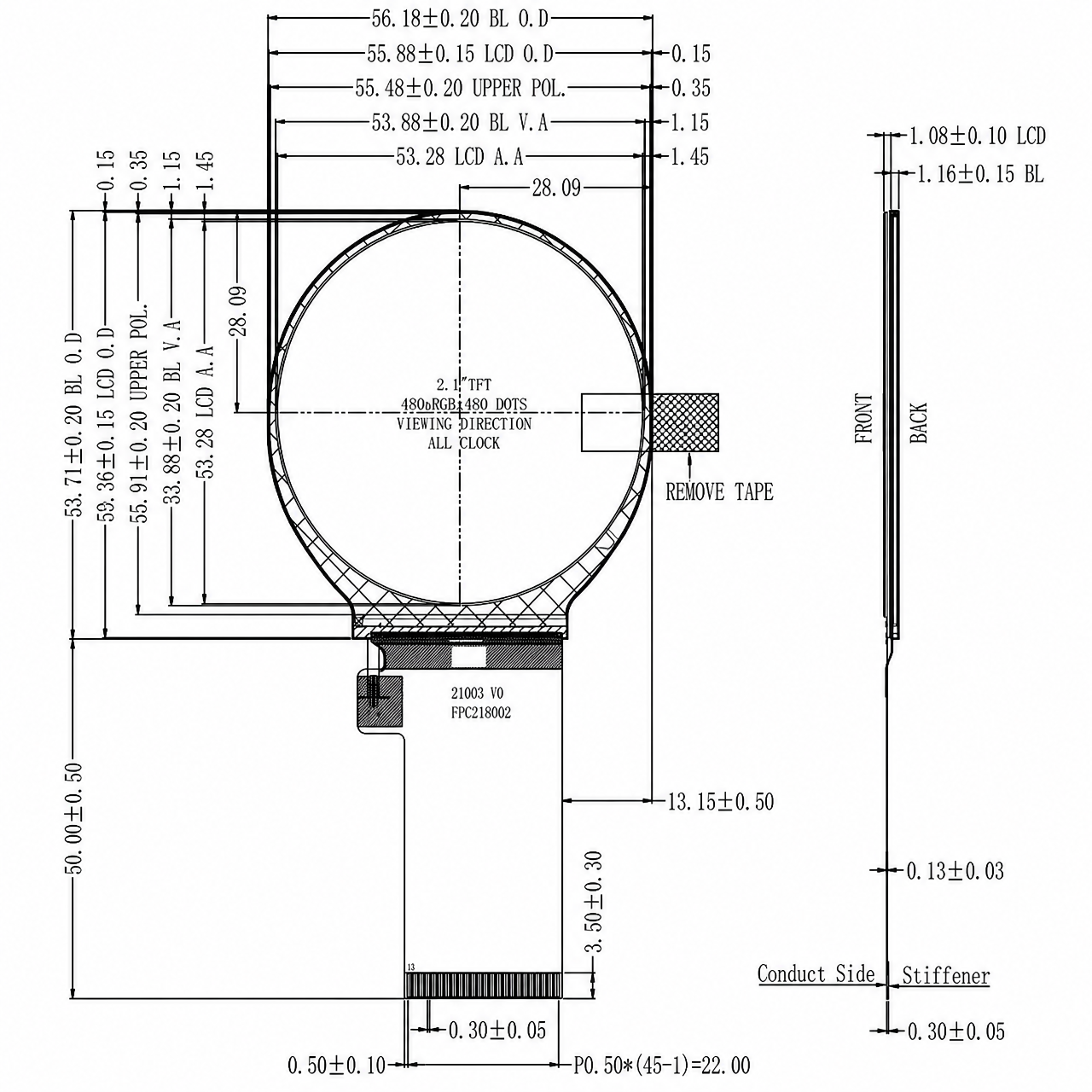

• Габариты: 56.18*59.71*2.24mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 550cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI+16/18/24 RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =12.8V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK021WVFPD003
• Размер: 2.1 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 480x480
• Шаг пикселя: 0.111(H)*0.111(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 56.18*59.71*2.24mm
• Зона просмотра: 53.88*53.88mm
• Активная область: 53.28*53.28mm
• Яркость: 550cd/m²
• Контраст: 1000∶1
• Тип интерфейса: SPI+16/18/24 RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 4 LEDs Series VF =12.8V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

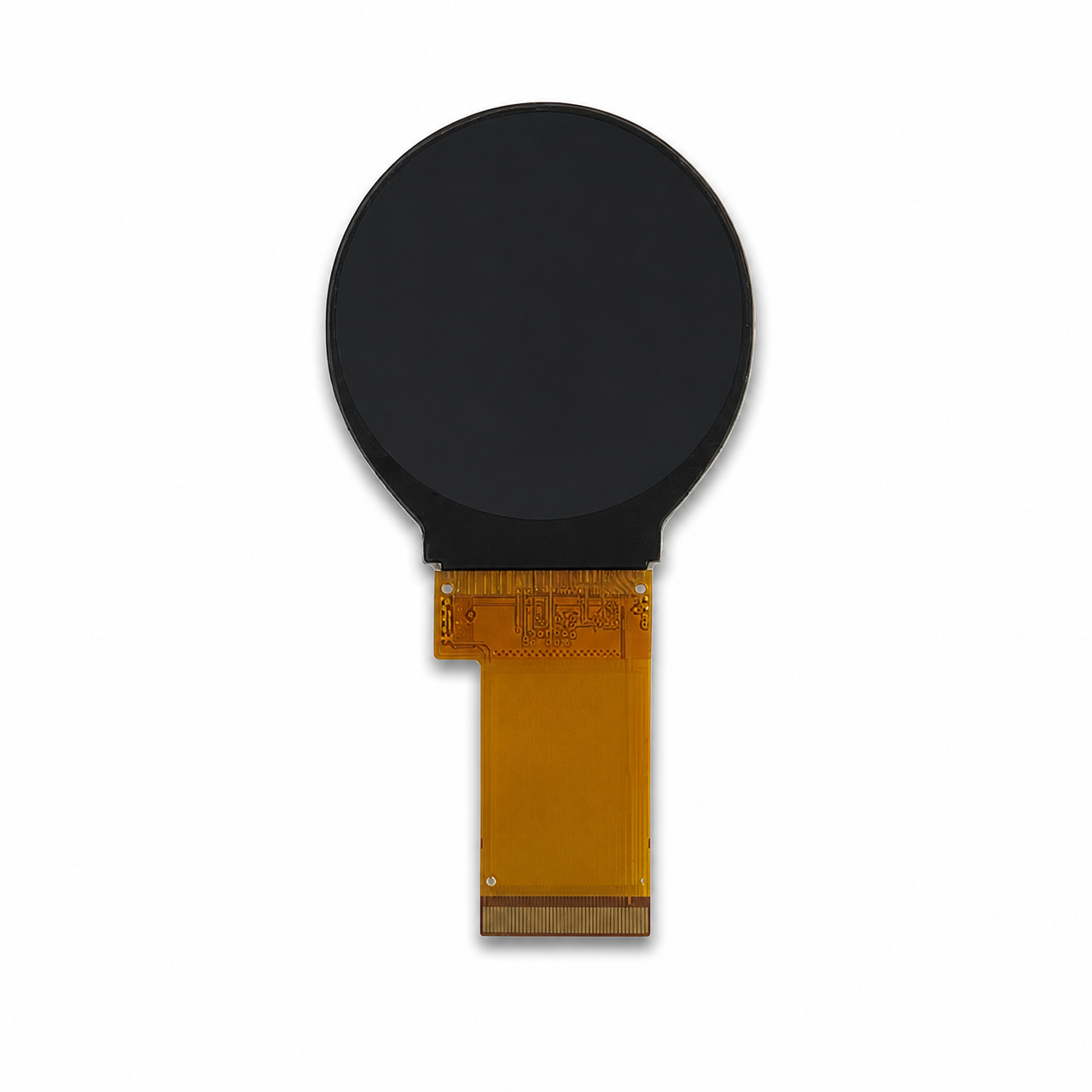

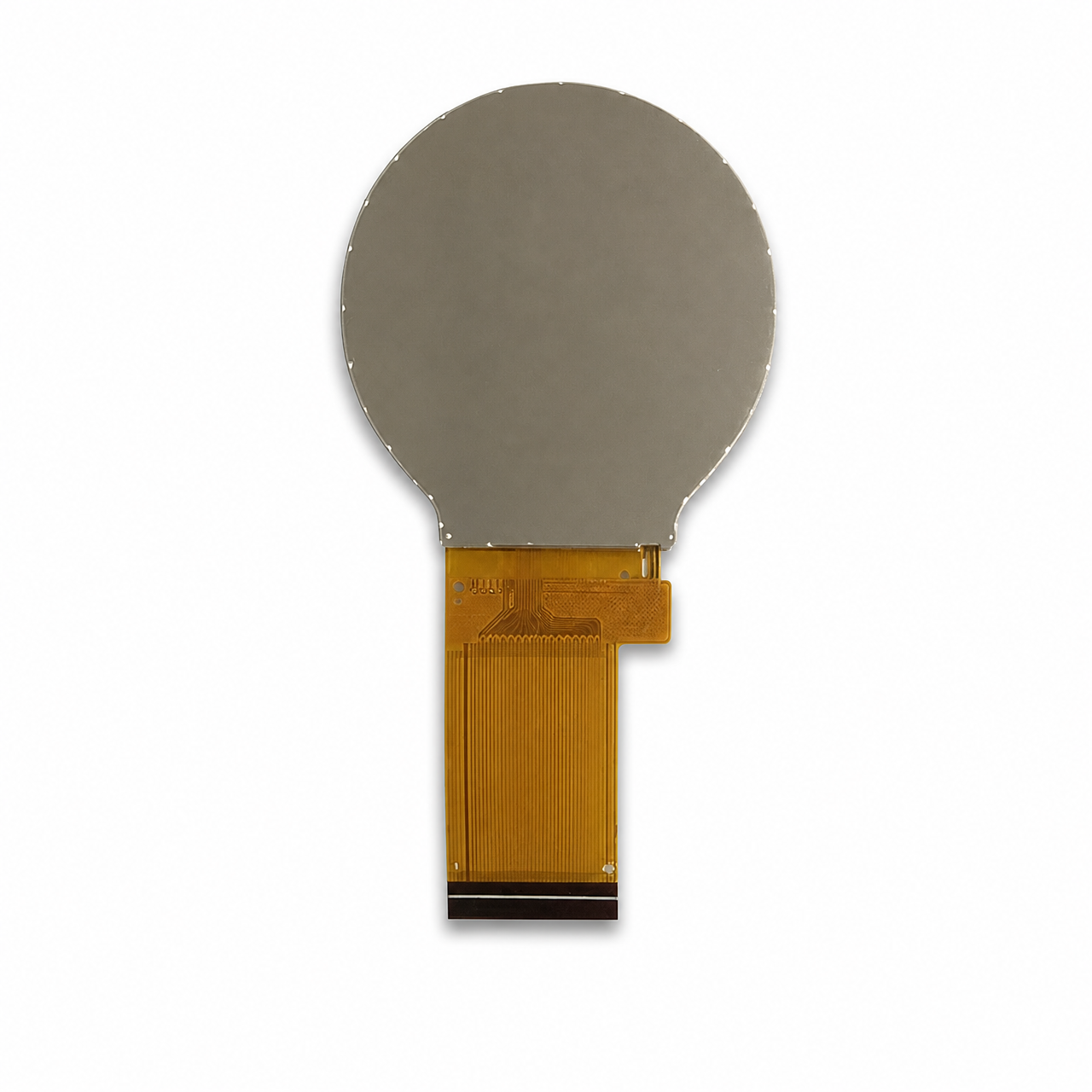

Product images
