Display module
2.2 дюйм 240x320 ST7789V 8/9/16 bit MCU интерфейс High Brightness LCD module
Артикул STK022QVTBD024A
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСST7789V
Ярк.1000 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика1000 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер2.2”
Разр.240x320
Инт.RGB
Драйвер ИСST7789V
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.1000 nits
VAV.A 6H

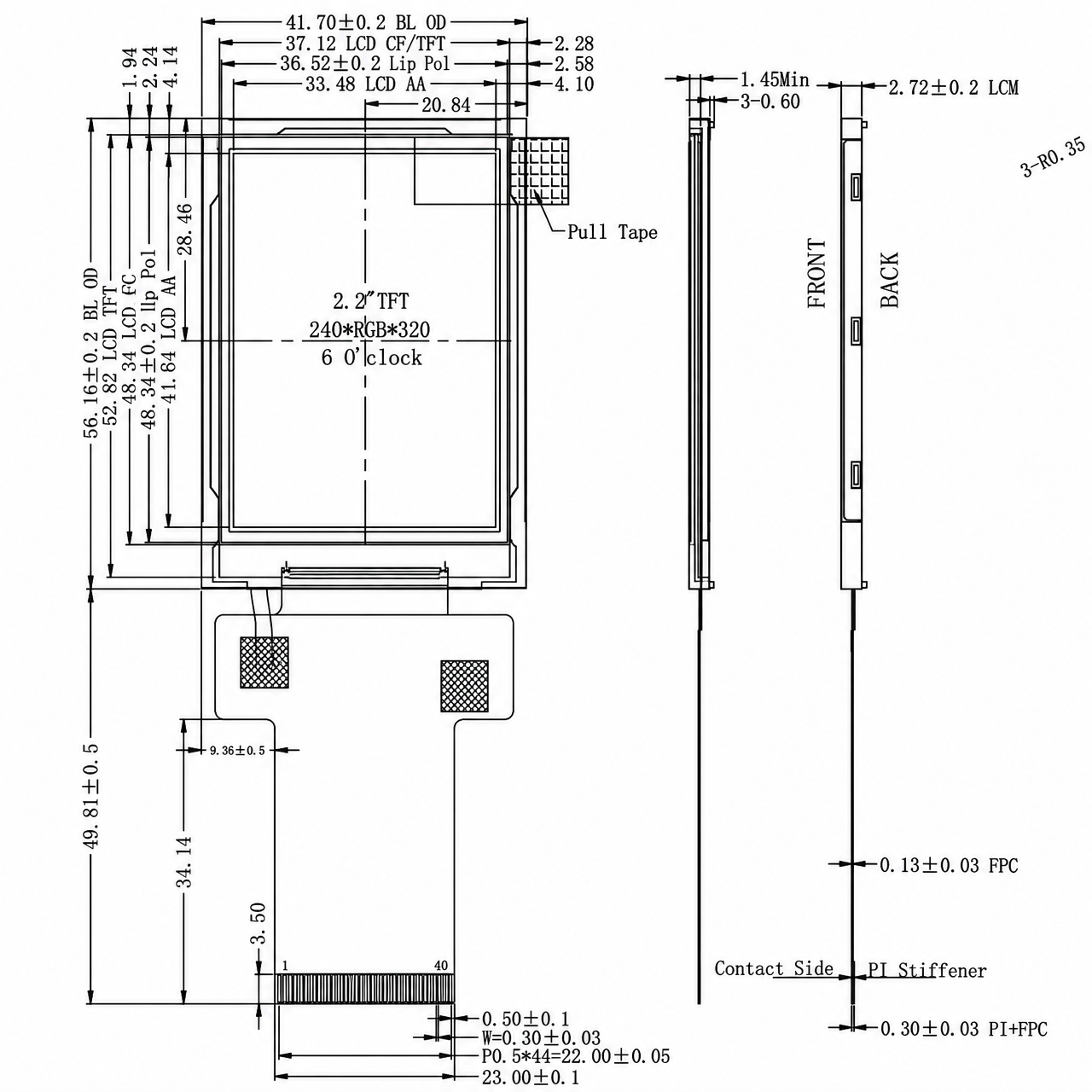

Габар. мм41.70*56.16*2.72
Рейтинг★★★☆☆
Активная область (мм)33.48*44.64
Размер2.2”
Разрешение240x320
ИнтерфейсMCU
ДрайверST7789V
Угол обзораV.A 6H
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость1000 nits
Габариты41.70*56.16*2.72
Активная область33.48*44.64
Описание
• Наименование: 2.2 inch 240x320 ST7789V 8/9/16 bit MCU interface High Brightness LCD module
• Артикул: STK022QVTBD024A
• Size: 2.2 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TN
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.141(H)*0.141(V)
• Направление обзора: V.A 6H
• Драйвер: ST7789V
• Display mode: Transmissive / Normally white
• Габариты: 41.70*56.16*2.72mm
• Зона просмотра:--
• Активная область: 33.48*44.64mm
• Яркость: 1000cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8/9/16 BIT MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series VF =19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK022QVTBD024A
• Size: 2.2 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TN
• Цвета: 65K/262K
• Разрешение (пикс.): 240x320
• Шаг пикселя: 0.141(H)*0.141(V)
• Направление обзора: V.A 6H
• Драйвер: ST7789V
• Display mode: Transmissive / Normally white
• Габариты: 41.70*56.16*2.72mm
• Зона просмотра:--
• Активная область: 33.48*44.64mm
• Яркость: 1000cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8/9/16 BIT MCU
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 3 LEDs Series VF =19.2V, IF=20mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial
