Display module
3.5 дюйм 320x480 ST7796S high brightness IPS LCD with build-in capacitive touch panel
Артикул STK035HVFMA138-C009A
Размер3.5”
Разр.320x480
Инт.SPI
Драйвер ИСCustom
Ярк.340 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика340 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.320x480
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.340 nits
VAFree V.A

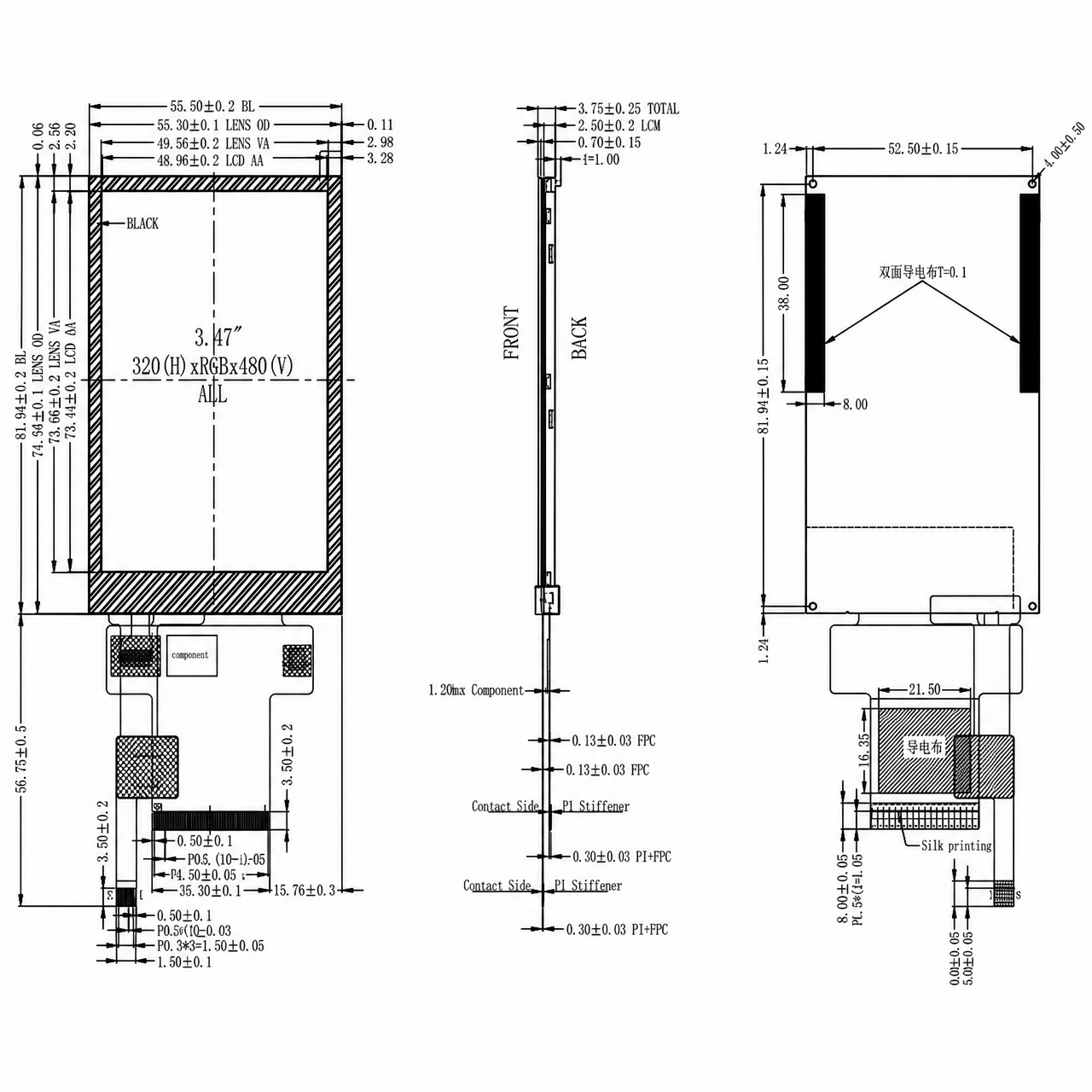

Габар. мм55.50*84.96*3.75
Рейтинг★★★☆☆
Активная область (мм)48.96*73.44
Размер3.5”
Разрешение320x480
ИнтерфейсSPI&MCU&RGB
ДрайверST7796S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость340 nits
Габариты55.50*84.96*3.75
Активная область48.96*73.44
Описание
• Наименование: 3.5 inch 320x480 ST7796S high brightness IPS LCD with build-in capacitive touch panel
• Артикул: STK035HVFMA138-C009A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 320x480
• Шаг пикселя: 0.153(H)*0.153(V)
• Направление обзора: Free V.A
• Драйвер: ST7796S
• Display mode: Transmissive / Normally black
• Габариты: 55.50*84.96*3.75mm
• Зона просмотра: 49.56*74.06mm
• Активная область: 48.96*73.44mm
• Яркость: 340cd/m²
• Контраст: 500∶1
• Тип интерфейса: 8/9/16/18BIT MCU 3/4SPI+16/18Bit RGB 3-Line/4-Line Serial
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs Parallel VF=3.2V, IF=120-160mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 55.30*84.76*3.75mm
• VA size: 49.56*74.06mm
• Драйвер: FT6336G
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035HVFMA138-C009A
• Размер: 3.5 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K
• Разрешение (пикс.): 320x480
• Шаг пикселя: 0.153(H)*0.153(V)
• Направление обзора: Free V.A
• Драйвер: ST7796S
• Display mode: Transmissive / Normally black
• Габариты: 55.50*84.96*3.75mm
• Зона просмотра: 49.56*74.06mm
• Активная область: 48.96*73.44mm
• Яркость: 340cd/m²
• Контраст: 500∶1
• Тип интерфейса: 8/9/16/18BIT MCU 3/4SPI+16/18Bit RGB 3-Line/4-Line Serial
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 8 LEDs Parallel VF=3.2V, IF=120-160mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 55.30*84.76*3.75mm
• VA size: 49.56*74.06mm
• Драйвер: FT6336G
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

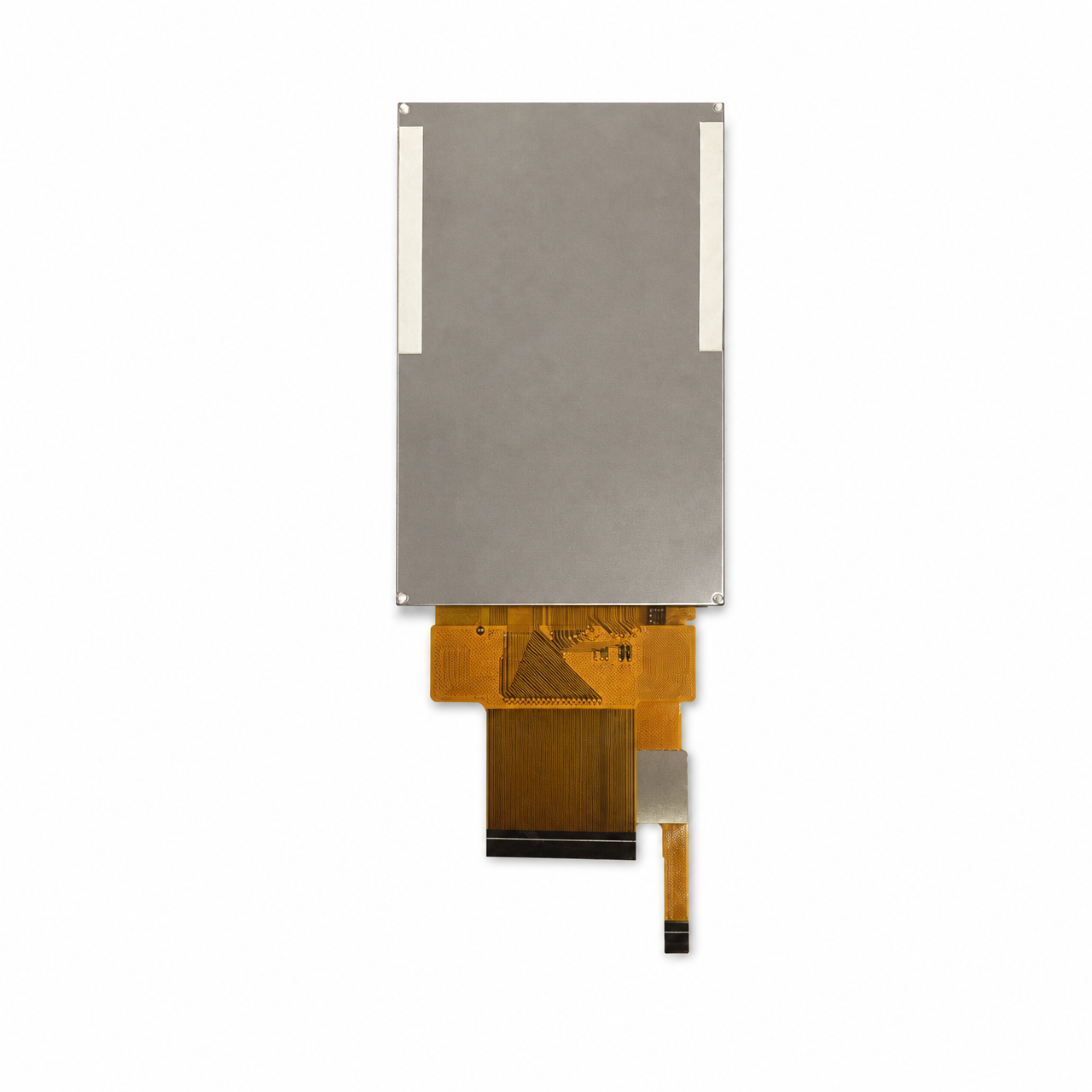

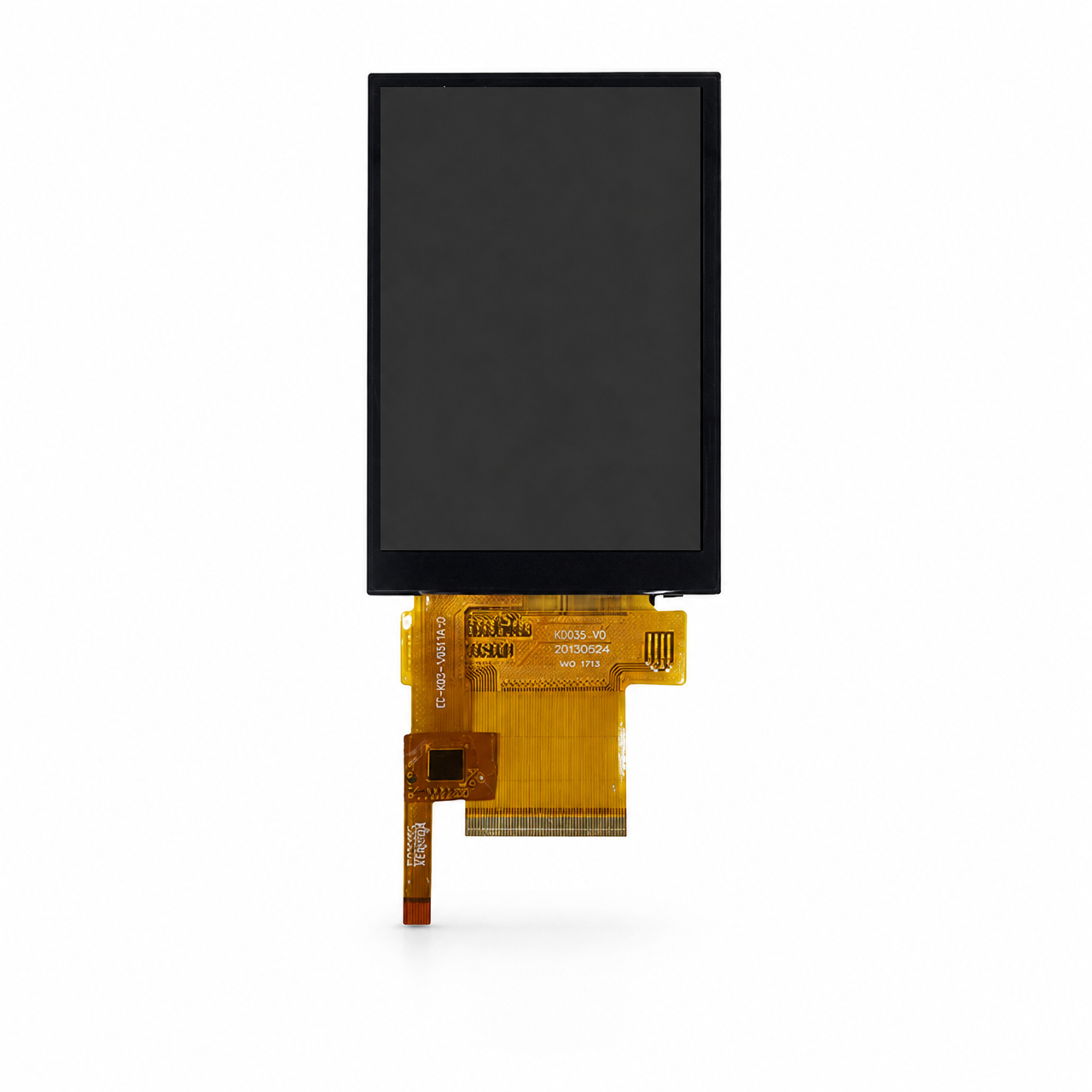

Product images
