Display module
3.5 дюйм 320x240 driver IC ST7796 MCU интерфейс high brightness LCD module
Артикул STK035LQTMN196-04
Размер3.5”
Разр.320x240
Инт.RGB
Драйвер ИСCustom
Ярк.1500 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-30°C ~ +80°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика1500 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.320x240
Инт.RGB
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачNo TP
Ярк.1500 nits
VAV.A 12H
Габар. мм78.10*64.90*3.10
Рейтинг★★★☆☆
Активная область (мм)70.08*52.56
Размер3.5”
Разрешение320x240
ДрайверST7796
Угол обзораV.A 12H
ИнтерфейсMCU
СенсорNo TP
Температура-30℃~85℃
Популярность★★★
Яркость1500 nits
Габариты78.10*64.90*3.10
Активная область70.08*52.56
Описание
• Наименование: 3.5 inch 320x240 driver IC ST7796 MCU interface high brightness LCD module
• Артикул: STK035LQTMN196-04
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K
• Разрешение (пикс.): 320x240
• Шаг пикселя: 0.219(H)*0.219(V)
• Направление обзора: V.A 12H
• Драйвер: ST7796
• Display mode: Transmissive / Normally white

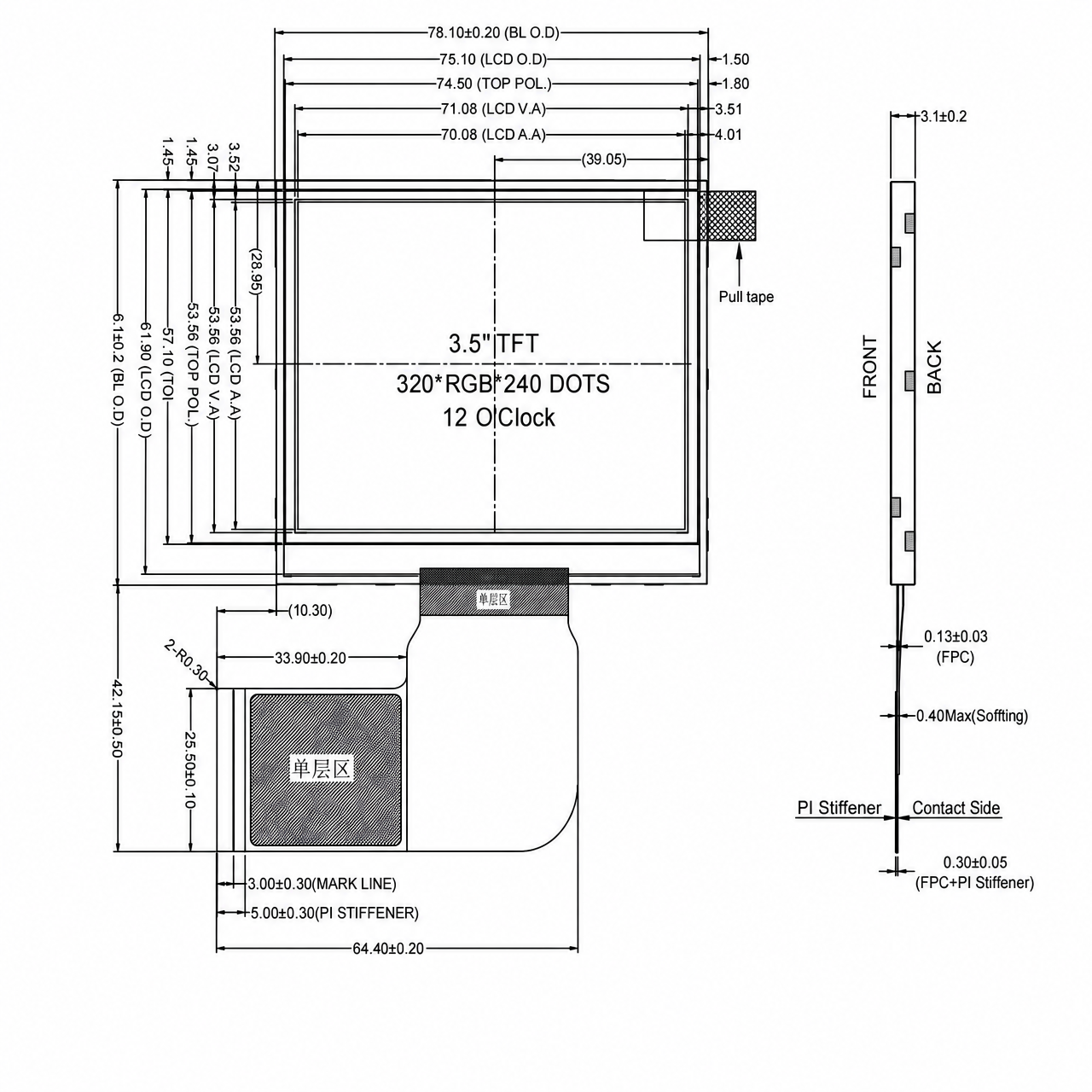

• Габариты: 78.10*64.90*3.10mm
• Зона просмотра: 71.08*53.56mm
• Активная область: 70.08*52.56mm
• Яркость: 1500cd/m²
• Контраст: 900∶1
• Тип интерфейса: 8 BIT MCU
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs 2 Groups 3 Series & 2 Parallel VF=9.06V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035LQTMN196-04
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K
• Разрешение (пикс.): 320x240
• Шаг пикселя: 0.219(H)*0.219(V)
• Направление обзора: V.A 12H
• Драйвер: ST7796
• Display mode: Transmissive / Normally white
• Габариты: 78.10*64.90*3.10mm
• Зона просмотра: 71.08*53.56mm
• Активная область: 70.08*52.56mm
• Яркость: 1500cd/m²
• Контраст: 900∶1
• Тип интерфейса: 8 BIT MCU
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs 2 Groups 3 Series & 2 Parallel VF=9.06V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

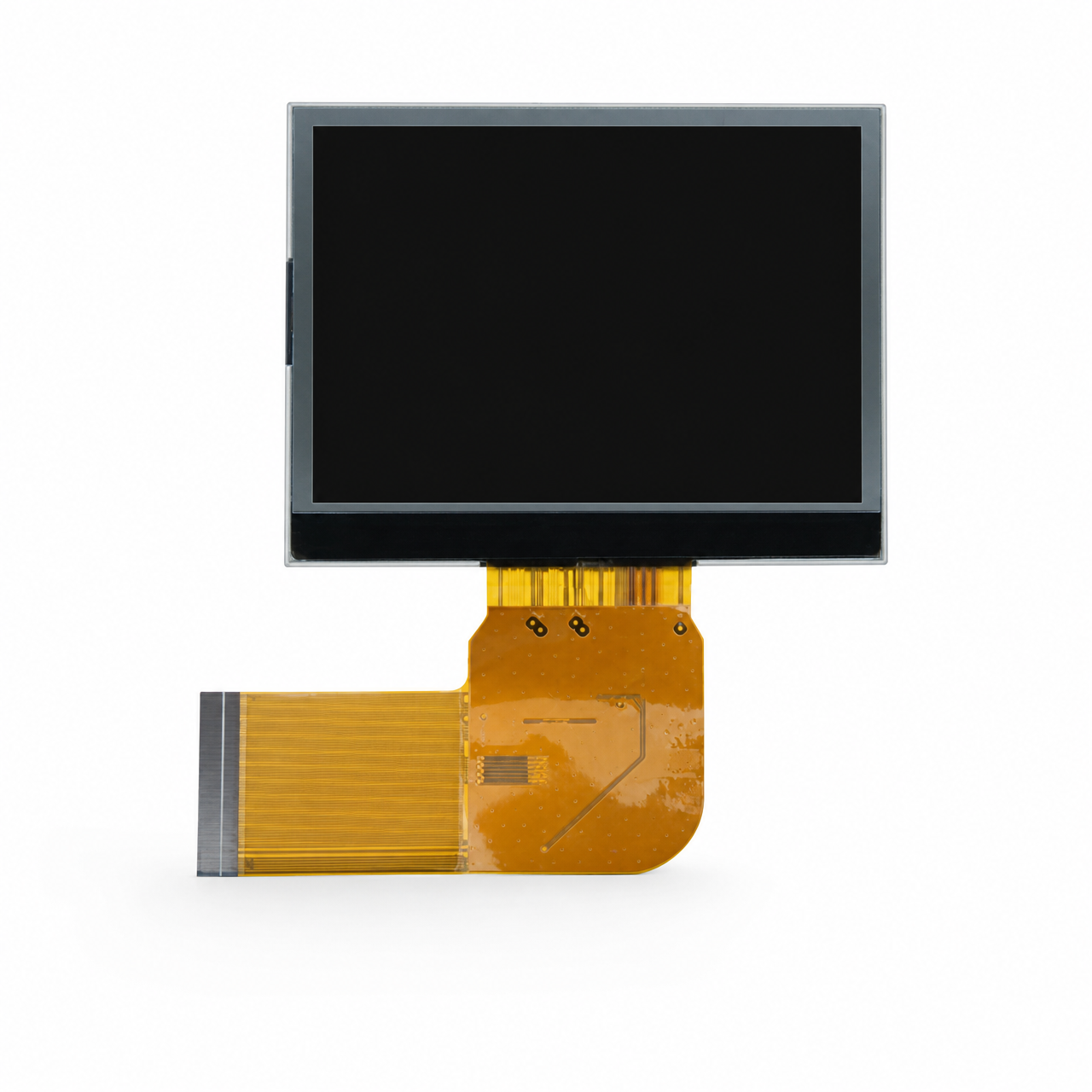

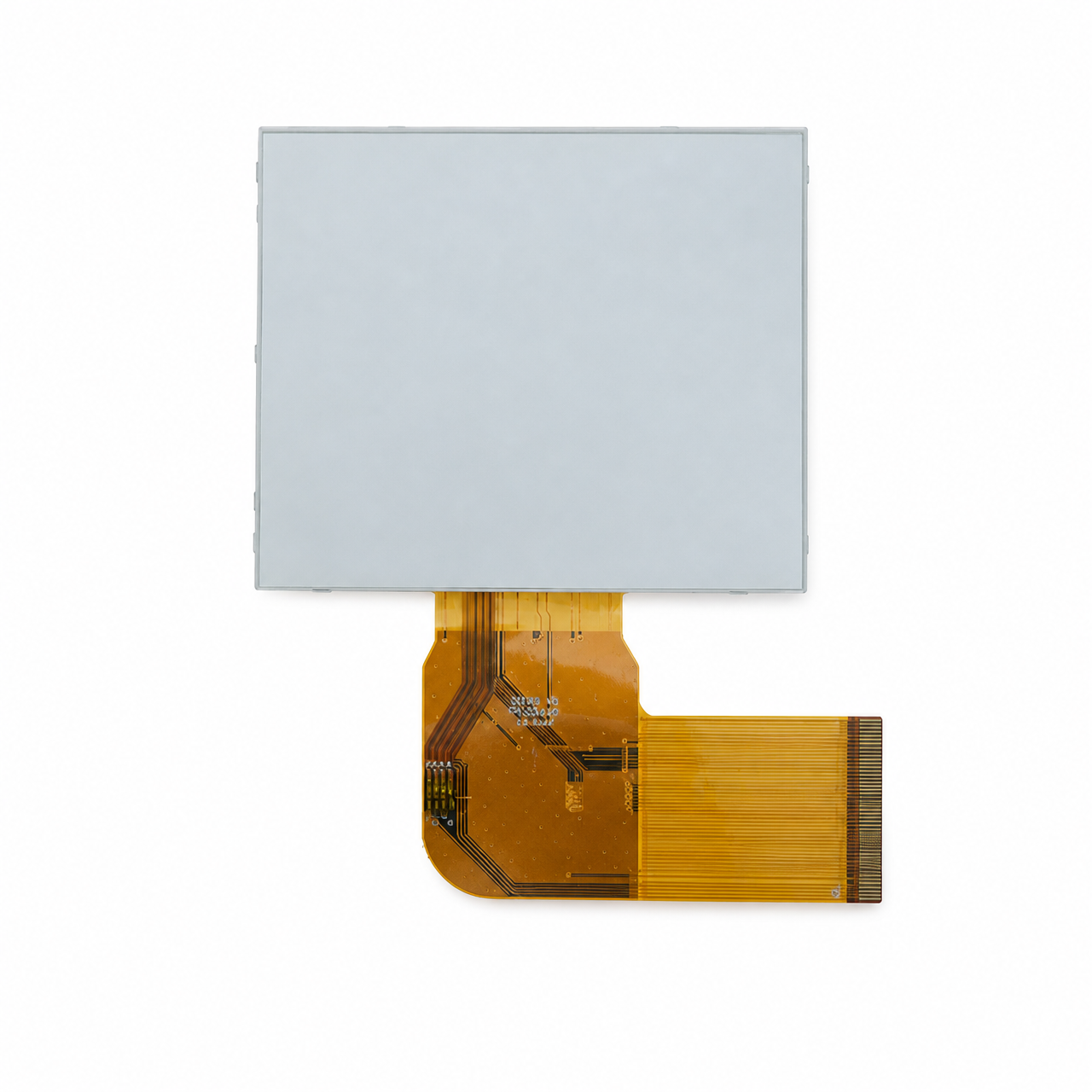

Product images
