Display module
3.5 дюйм driver IC ST7796 320x240 MCU интерфейс high contrast LCD module
Артикул STK035LQTMN196
Размер3.5”
Разр.320x240
Инт.RGB
Драйвер ИСCustom
Ярк.370 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика370 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер3.5”
Разр.320x240
Инт.RGB
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.370 nits
VAV.A 12H
Габар. мм78.10*64.90*3.05
Рейтинг★★★☆☆
Активная область (мм)70.08*52.56
Размер3.5”
Разрешение320x240
ИнтерфейсMCU
ДрайверST7796
Угол обзораV.A 12H
СенсорNo TP
Температура-20℃~70℃
Популярность★★★
Яркость370 nits
Габариты78.10*64.90*3.05
Активная область70.08*52.56
Описание
• Наименование: 3.5 inch driver IC ST7796 320x240 MCU interface high contrast LCD module
• Артикул: STK035LQTMN196
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K
• Разрешение (пикс.): 320x240
• Шаг пикселя: 0.219(H)*0.219(V)
• Направление обзора: V.A 12H
• Драйвер: ST7796
• Display mode: Transmissive / Normally White

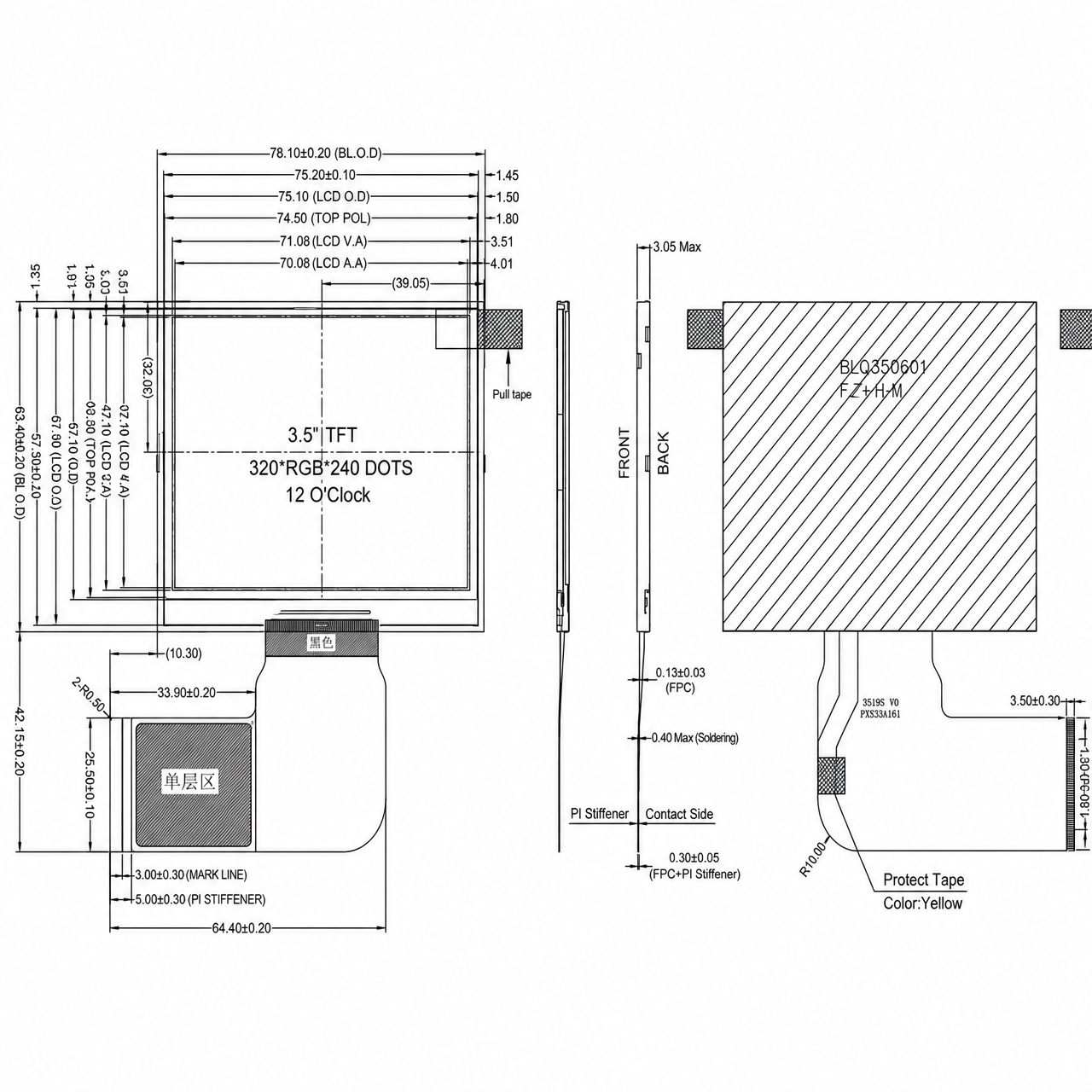

• Габариты: 78.10*64.90*3.05mm
• Зона просмотра: 71.08*53.56mm
• Активная область: 70.08*52.56mm
• Яркость: 370cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8BIT MCU
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs 3 Series & 2 Parallel VF=9.9V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK035LQTMN196
• Размер: 3.5 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K
• Разрешение (пикс.): 320x240
• Шаг пикселя: 0.219(H)*0.219(V)
• Направление обзора: V.A 12H
• Драйвер: ST7796
• Display mode: Transmissive / Normally White
• Габариты: 78.10*64.90*3.05mm
• Зона просмотра: 71.08*53.56mm
• Активная область: 70.08*52.56mm
• Яркость: 370cd/m²
• Контраст: 800∶1
• Тип интерфейса: 8BIT MCU
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 6 LEDs 3 Series & 2 Parallel VF=9.9V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

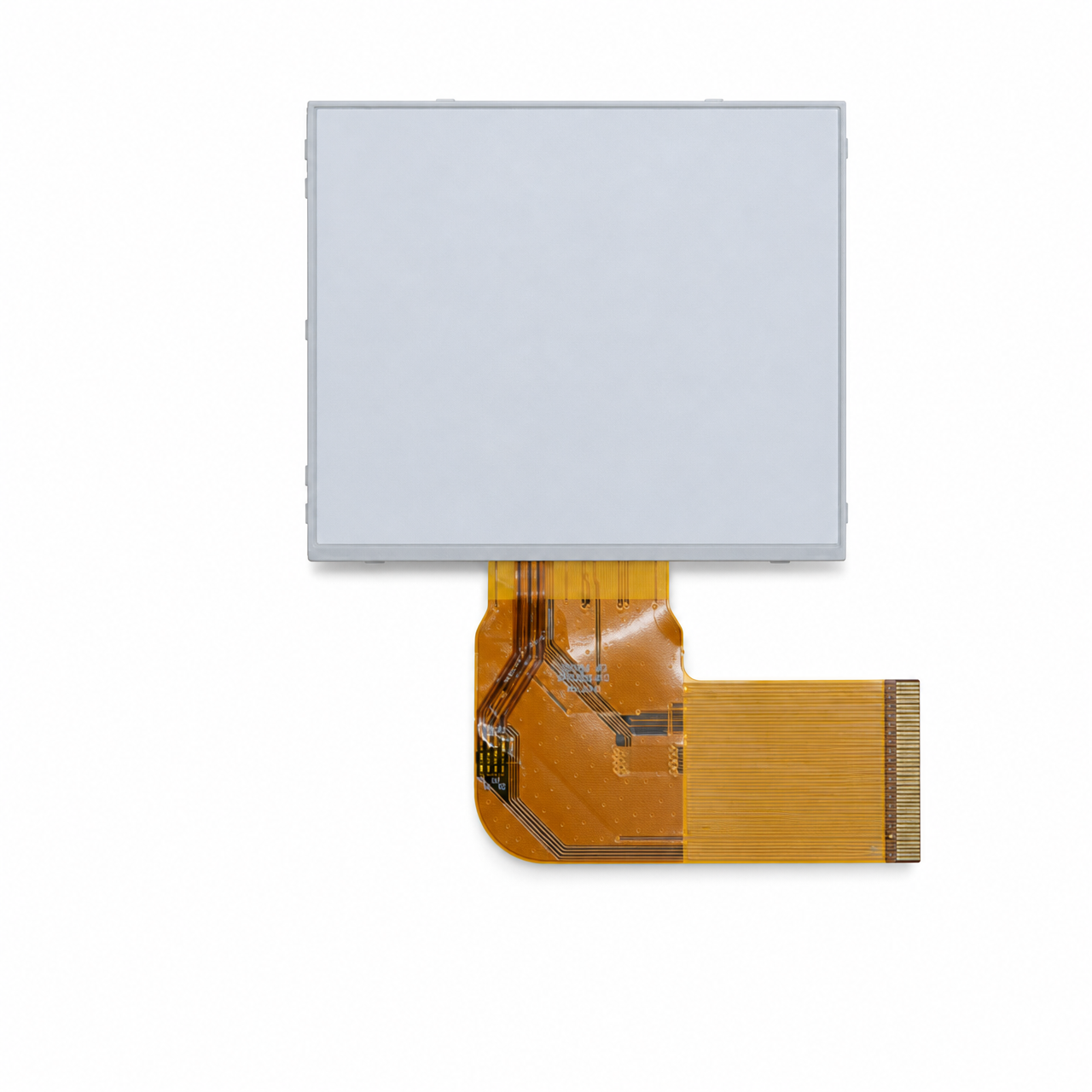

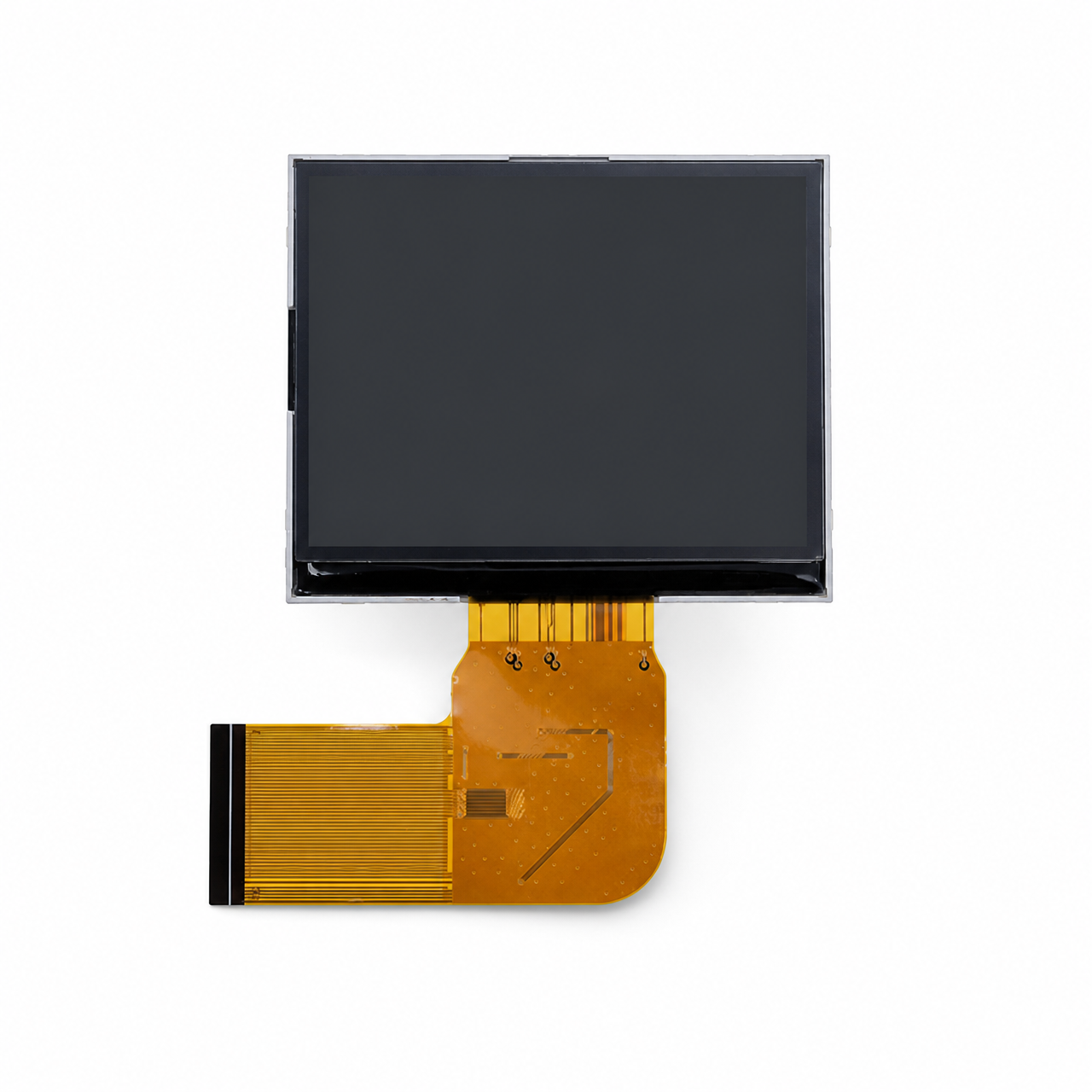

Product images
