Display module
5.0 дюйм 480x854 ST7701S full viewing angle 3-SPI+16/18/24 bit RGB интерфейс IPS LCD module with capacitive touch panel
Артикул STK050FWFPD041-C010B
Размер5.0”
Разр.480x854
Инт.SPI
Драйвер ИСCustom
Ярк.600 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсSPI
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика600 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер5.0”
Разр.480x854
Инт.SPI
Драйвер ИСCustom
Раб. темп.-20°C ~ +70°C
ТачCTP
Ярк.600 nits
VAFree V.A
Габар. мм78.56*135.65*4.38
Рейтинг★★★☆☆
Активная область (мм)61.63*109.65
Размер5.0”
Разрешение480x854
ИнтерфейсSPI+RGB
ДрайверST7701S
Угол обзораFree V.A
СенсорCTP
Температура-20℃~70℃
Популярность★★★
Яркость600 nits
Габариты78.56*135.65*4.38
Активная область61.63*109.65
Описание
• Наименование: 5.0 inch 480x854 ST7701S full viewing angle 3-SPI+16/18/24 bit RGB interface IPS LCD module with capacitive touch panel
• Артикул: STK050FWFPD041-C010B
• Размер: 5.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x854
• Шаг пикселя: 0.1284(H)*0.1284(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black

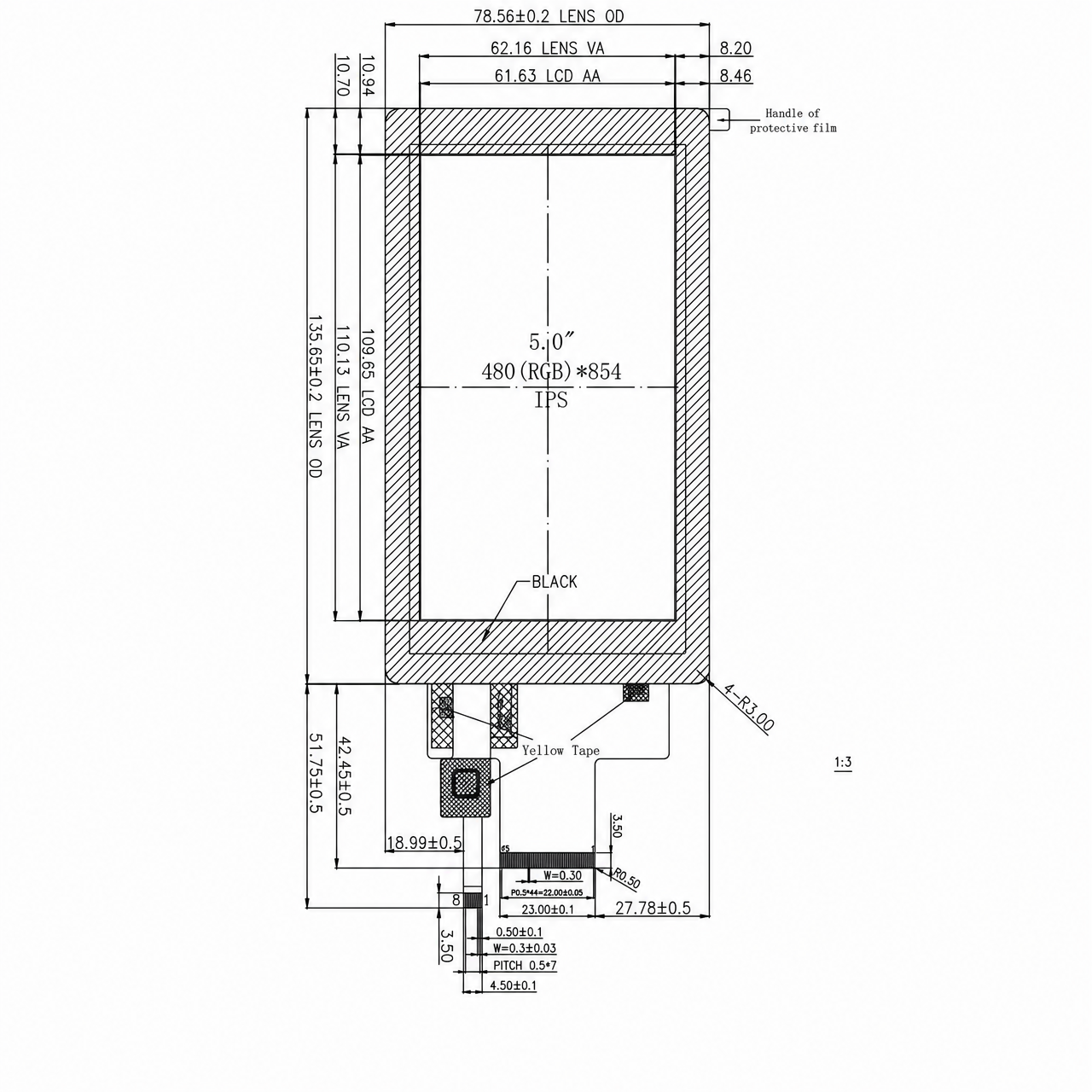

• Габариты: 78.56*135.65*4.38mm
• Зона просмотра: 62.16*110.13mm
• Активная область: 61.63*109.65mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs, 6 Series & 2 Parallel VF =19.2V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 78.65*135.65*1.30mm
• VA size: 62.16*110.13mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK050FWFPD041-C010B
• Размер: 5.0 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: IPS
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 480x854
• Шаг пикселя: 0.1284(H)*0.1284(V)
• Направление обзора: Free V.A
• Драйвер: ST7701S
• Display mode: Transmissive / Normally black
• Габариты: 78.56*135.65*4.38mm
• Зона просмотра: 62.16*110.13mm
• Активная область: 61.63*109.65mm
• Яркость: 600cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 3 SPI+16/18/24 bit RGB
• Число выводов: 45
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 12 LEDs, 6 Series & 2 Parallel VF =19.2V, IF=40mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20℃～+70℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: 5 points
• Structure: G+G
• Outline size: 78.65*135.65*1.30mm
• VA size: 62.16*110.13mm
• Драйвер: GT911
• Interface: IIC
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

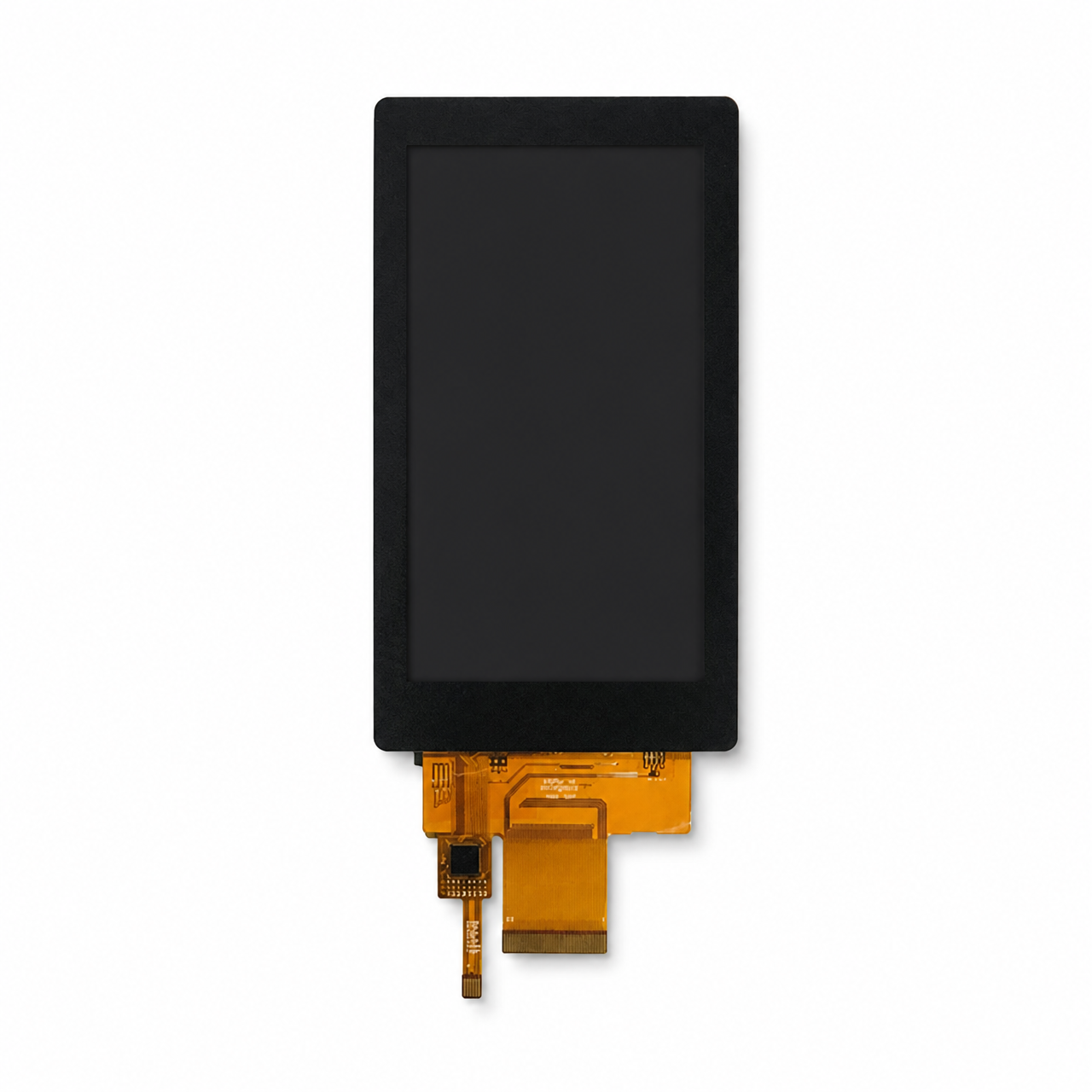

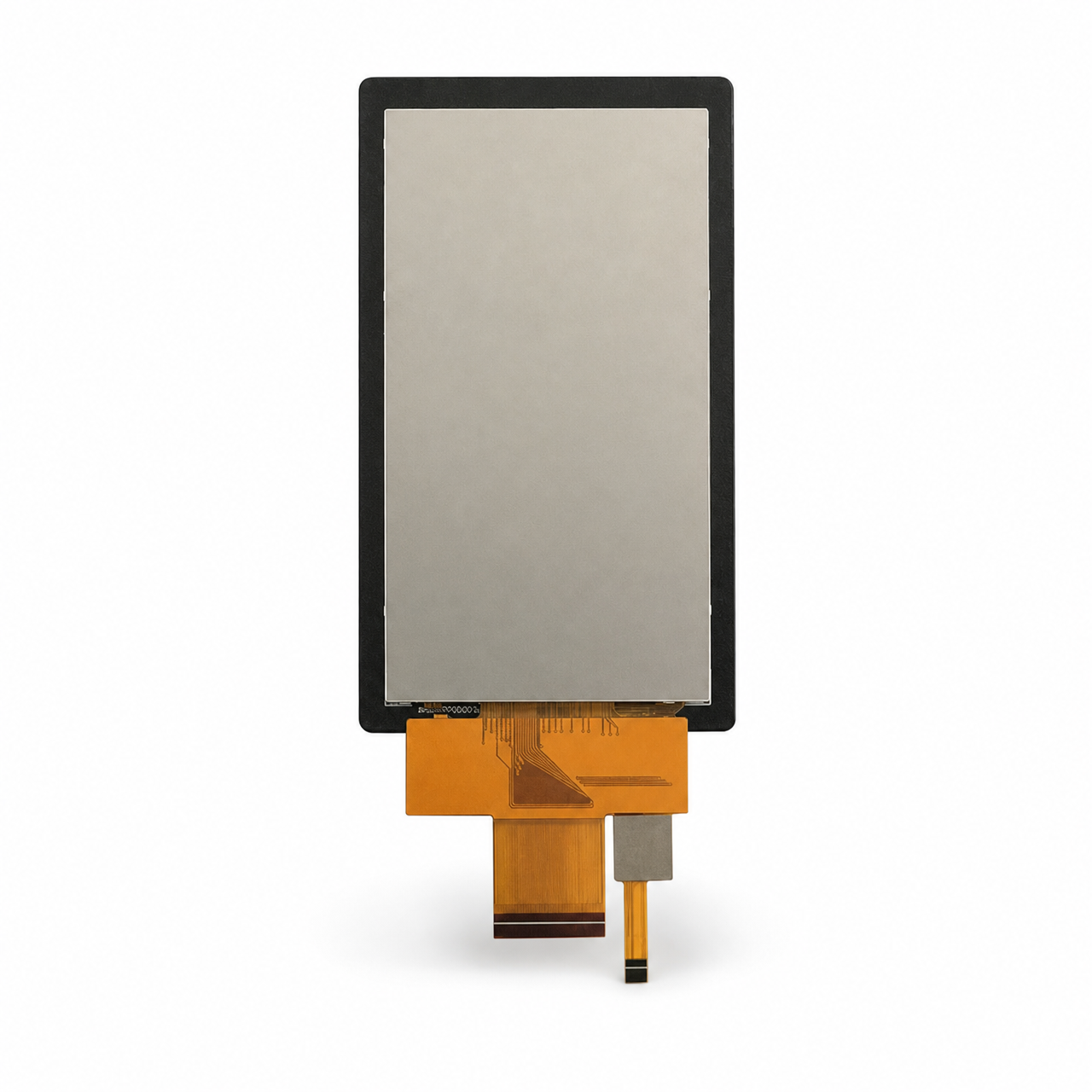

Product images
