Display module
5.7 дюйм JD9168S 640x480 wide temperature RGB интерфейс high contrast TFT LCD with capacitive touch panel
Артикул STK057VGFPA018-C004A
Размер5.7”
Разр.640x480
Инт.RGB
Драйвер ИСCustom
Ярк.650 nits
ТачCTP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсRGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-30°C ~ +80°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика650 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер5.7”
Разр.640x480
Инт.RGB
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачCTP
Ярк.650 nits
VAFree V.A

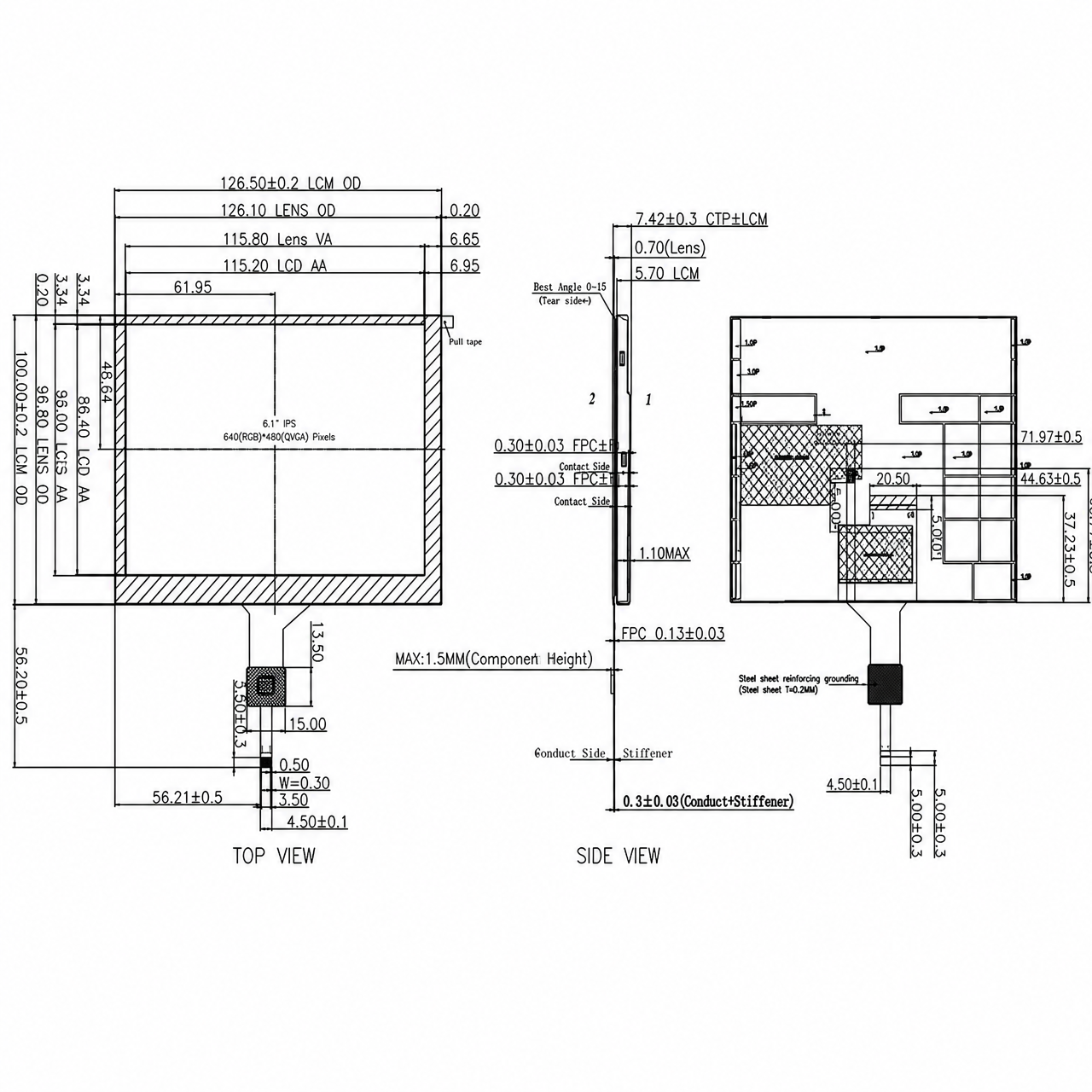

Габар. мм126.50*100.00*7.42
Рейтинг★★★☆☆
Активная область (мм)115.20*86.40
Размер5.7”
Разрешение640x480
ИнтерфейсRGB
ДрайверJD9168S
Угол обзораFree V.A
СенсорCTP
Температура-30℃~80℃
Популярность★★★
Яркость650 nits
Габариты126.50*100.00*7.42
Активная область115.20*86.40
Описание

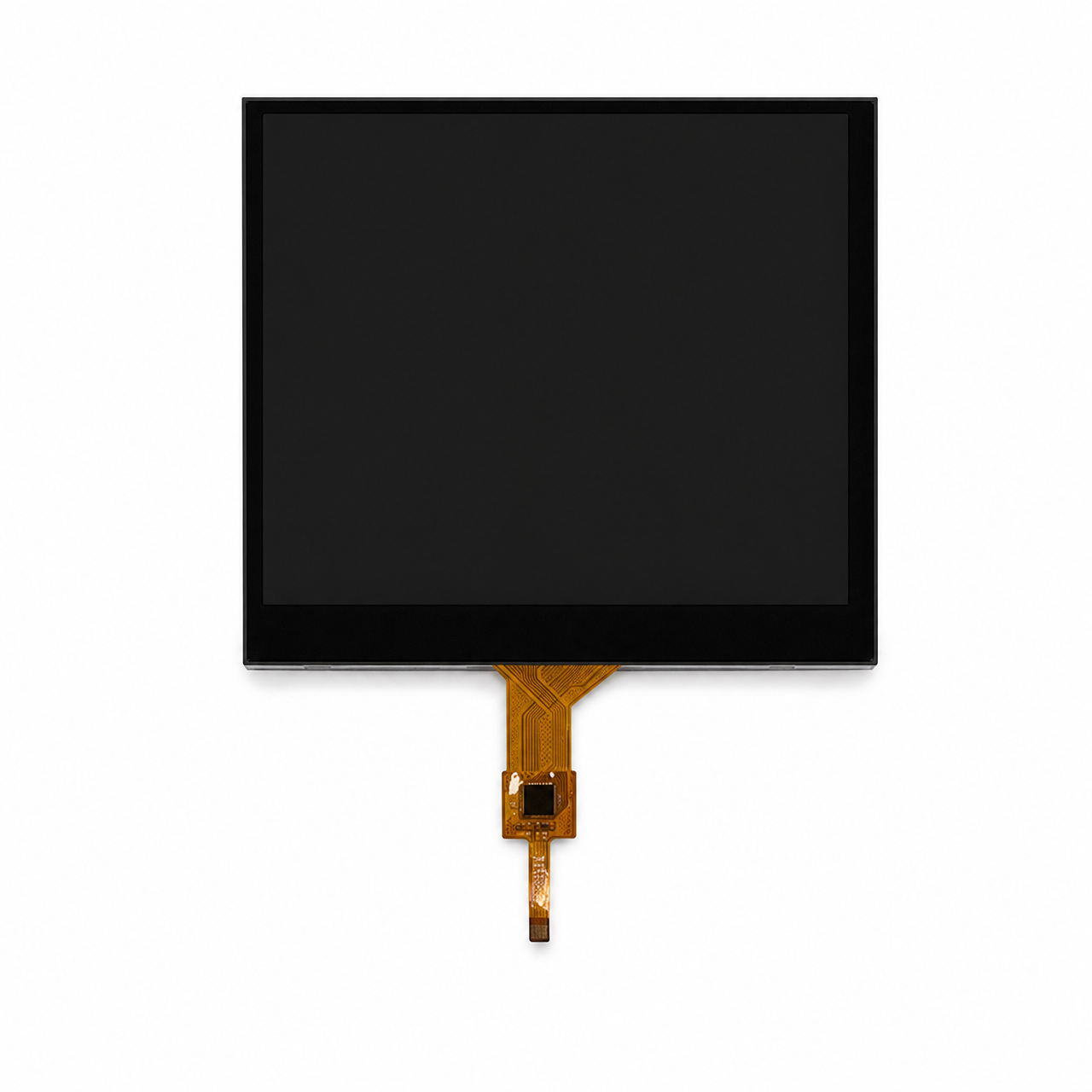

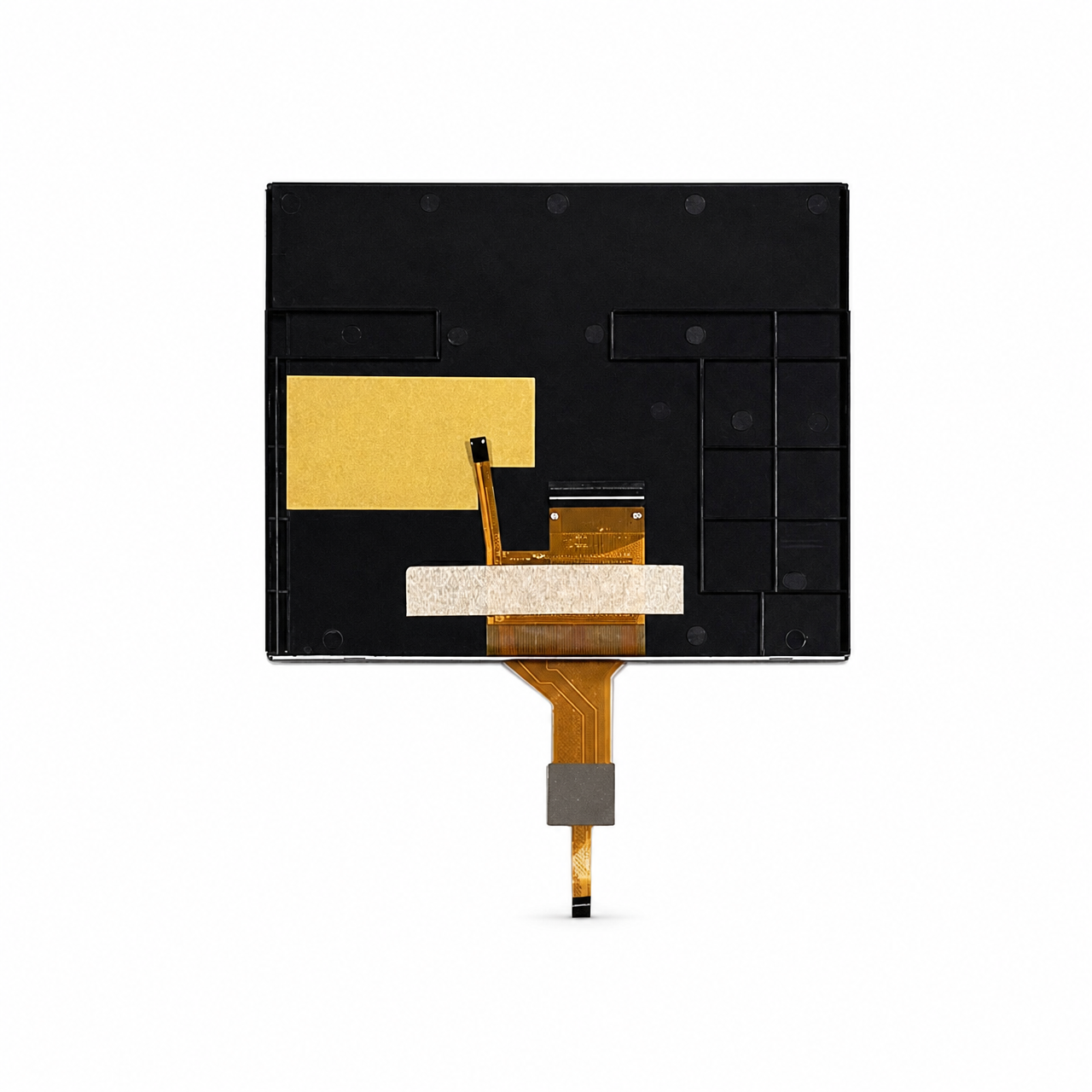

STK057VGFPA018-C004A is a 5.7-inch integrated LCM+CTP module. It integrates a transmissive TFT-LCD panel, driver circuit, G+G structure capacitive touch panel, and 24-LED edge-lit backlight. The TFT features a resolution of 640×480 pixels, supporting 65K/262K/16.7M color display, with an active area of 115.20(H)×86.40(V)mm. Equipped with a GT911 controller, the CTP supports I2C interface and 5-point touch functionality. The module has dimensions of 126.50×100.00×7.42mm and a weight of 122g, operating and storage temperature ranges of -30~+80℃, a typical digital supply voltage of 3.3V, a typical backlight brightness of 650cd/m², and an LED lifespan of 50000 hours.
• Наименование: 5.7 inch JD9168S 640x480 wide temperature RGB interface high contrast TFT LCD with capacitive touch panel
• Артикул: STK057VGFPA018-C004A
• Размер: 5.7 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.18(H)*0.18(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 126.50*100.00*7.42mm
• Зона просмотра: 115.80*87.00mm
• Активная область: 115.20*86.40mm
• Яркость: 650cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 16/18/24 BIT RGB
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 24 LEDs 6 Series & 4 Parallel VF =16.2-19.8V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+80℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 126.50*100.00*1.72mm
• VA size: 115.80*87.00mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Наименование: 5.7 inch JD9168S 640x480 wide temperature RGB interface high contrast TFT LCD with capacitive touch panel
• Артикул: STK057VGFPA018-C004A
• Размер: 5.7 inch
• Сенсорная панель: Yes
• Тип тачскрина: Capacitive Touch
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.18(H)*0.18(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 126.50*100.00*7.42mm
• Зона просмотра: 115.80*87.00mm
• Активная область: 115.20*86.40mm
• Яркость: 650cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 16/18/24 BIT RGB
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 24 LEDs 6 Series & 4 Parallel VF =16.2-19.8V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+80℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949 CTP Feature:
• Principle: Projective
• Transparency: ≥85%
• Haze: ≤3%
• Hardness: ≥6H
• Touch point: five points
• Structure: G+G
• Outline size: 126.50*100.00*1.72mm
• VA size: 115.80*87.00mm
• Драйвер: GT911
• Interface: I2C
• Тип подключения: plugging type
• Число выводов: 8
• Шаг выводов: 0.5mm
• Operating system support: Linux, Android
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial
