Display module

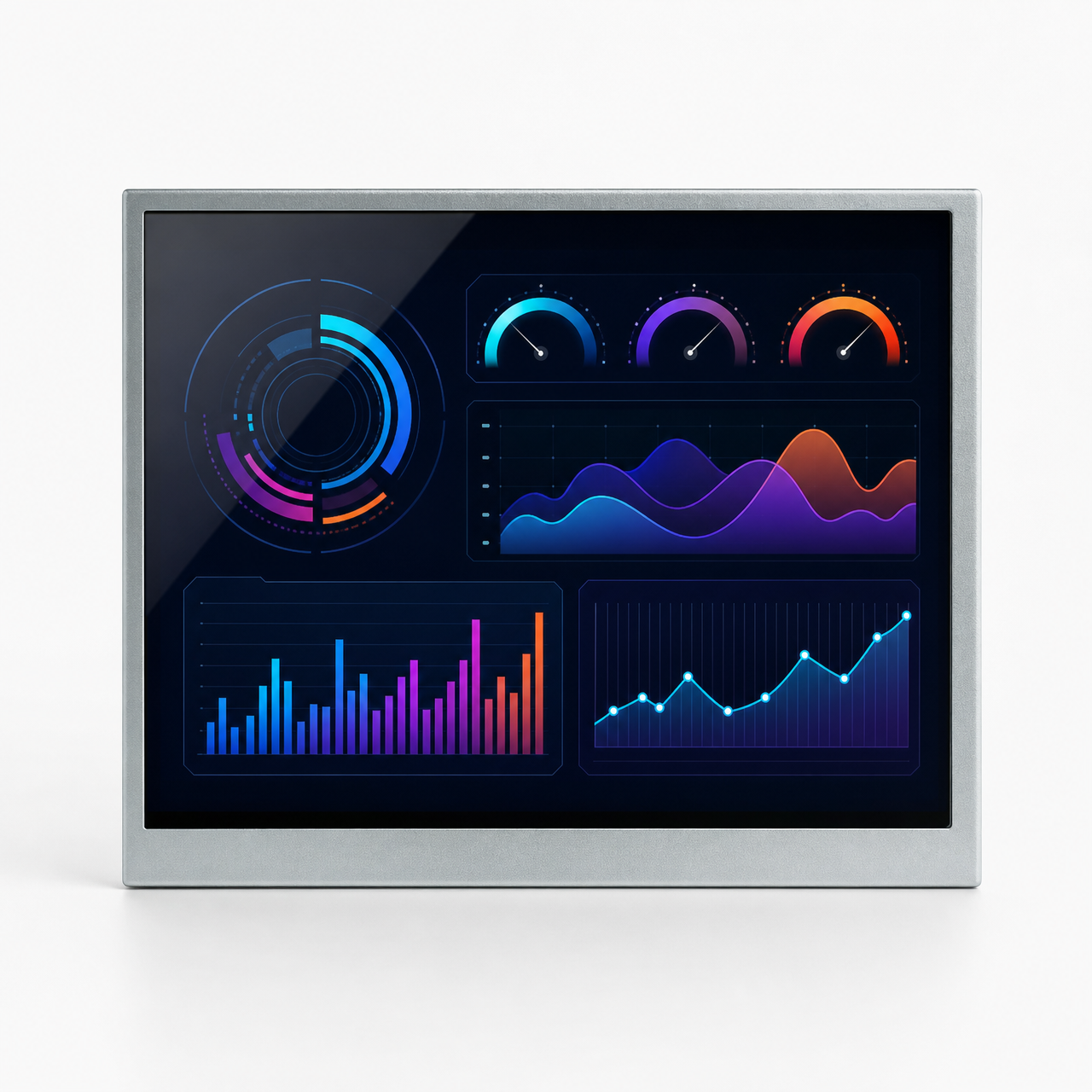

5.7 дюйм 640x480 JD9168S wide temperature RGB интерфейс high contrast TFT LCD
Артикул STK057VGFPA018
Размер5.7”
Разр.640x480
Инт.RGB
Драйвер ИСCustom
Ярк.700 nits
ТачNo TP
Product highlights
Key engineering points buyers usually verify first.
TechnologyTFT Display Modules
Panel technology tuned for stable visual performance in embedded designs.
InterfaceRGB
Connectivity suited for embedded and smart device integration.
Operating range-30°C ~ +80°C
Designed for dependable operation across demanding environments.
Optical700 nits
Balanced brightness and viewing performance for product integration.
Спецификации
Размер5.7”
Разр.640x480
Инт.RGB
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачNo TP
Ярк.700 nits
VAFree V.A

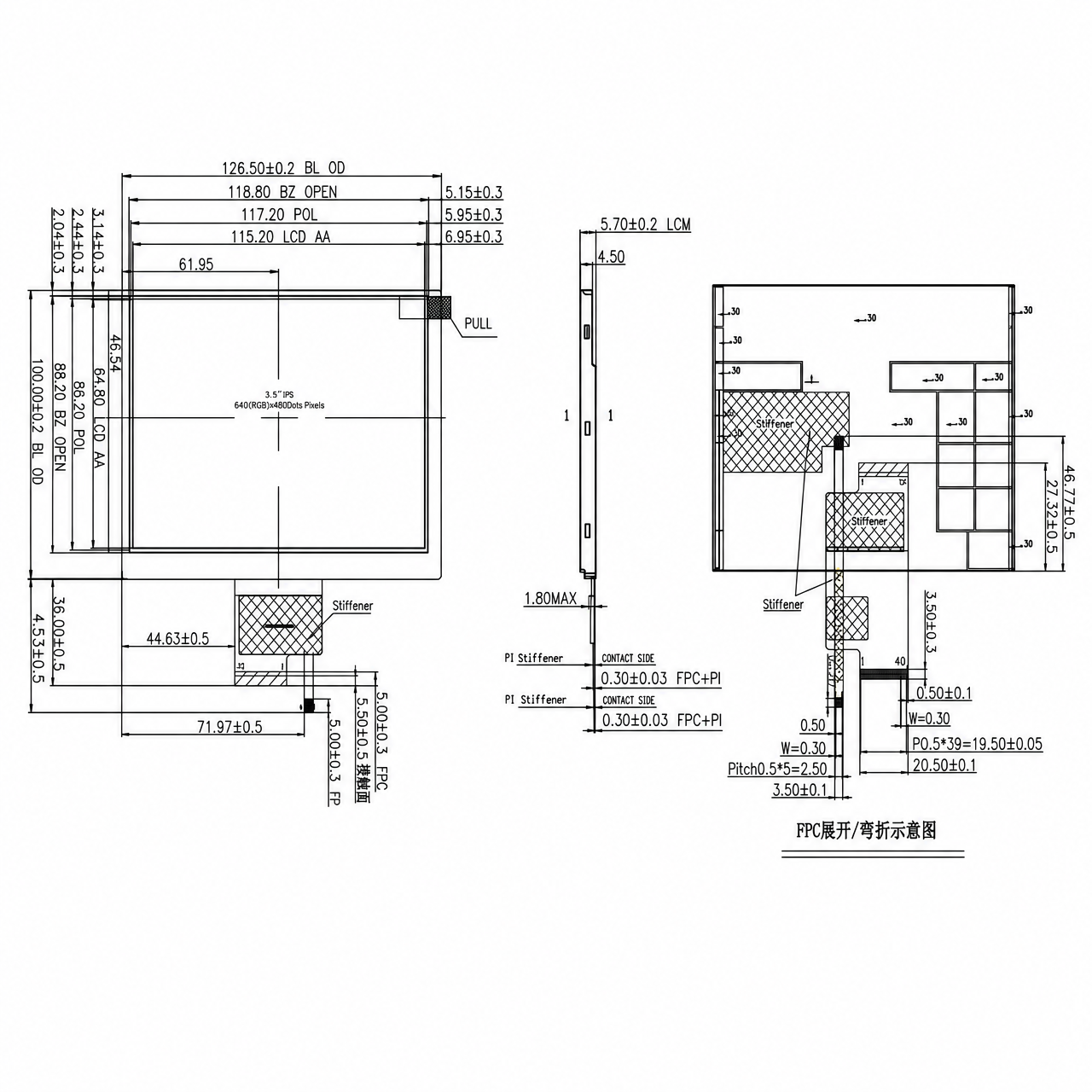

Габар. мм126.50*100.00*5.70
Рейтинг★★★☆☆
Активная область (мм)115.20*86.40
Размер5.7”
Разрешение640x480
ИнтерфейсRGB
ДрайверJD9168S
Угол обзораFree V.A
СенсорNo TP
Температура-30℃~80℃
Популярность★★★
Яркость700 nits
Габариты126.50*100.00*5.70
Активная область115.20*86.40
Описание
STK057VGFPA018 is a 5.7-inch LCM display module. Composed of a transmissive TFT-LCD panel, driver circuit, and 24-LED edge-lit backlight unit, it adopts the JD9168S controller IC, featuring a resolution of 640×480 pixels and supporting 65K/262K/16.7M color display with an active area of 115.20 (H)× 86.40(V) mm. The module measures 126.50×100.00×5.70mm and weighs 80g, with an operating and storage temperature range of -30~+80℃, a typical digital supply voltage of 3.3V, a typical backlight brightness of 700cd/m², an LED lifespan of 50000 hours, and support for 16/18/24-bit RGB interface.
• Наименование: 5.7 inch 640x480 JD9168S wide temperature RGB interface high contrast TFT LCD
• Артикул: STK057VGFPA018
• Размер: 5.7 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.18(H)*0.18(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 126.50*100.00*5.70mm
• Зона просмотра: --
• Активная область: 115.20*86.40mm
• Яркость: 700cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 16/18/24 BIT RGB
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 24 LEDs 6 Series & 4 Parallel VF =16.2-19.8V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+80℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Наименование: 5.7 inch 640x480 JD9168S wide temperature RGB interface high contrast TFT LCD
• Артикул: STK057VGFPA018
• Размер: 5.7 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 65K/262K/16.7M
• Разрешение (пикс.): 640x480
• Шаг пикселя: 0.18(H)*0.18(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 126.50*100.00*5.70mm
• Зона просмотра: --
• Активная область: 115.20*86.40mm
• Яркость: 700cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 16/18/24 BIT RGB
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 24 LEDs 6 Series & 4 Parallel VF =16.2-19.8V, IF=80mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+80℃
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

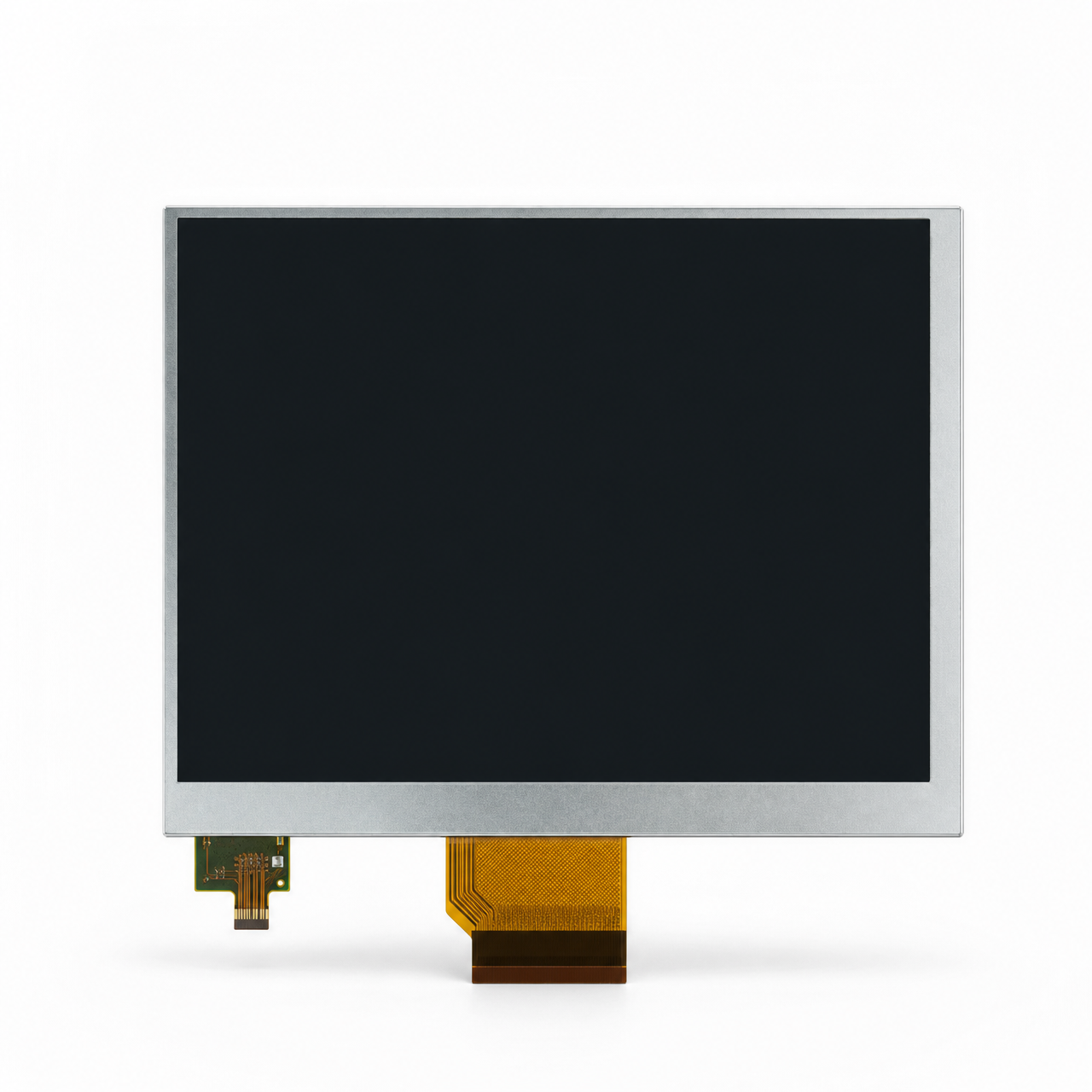

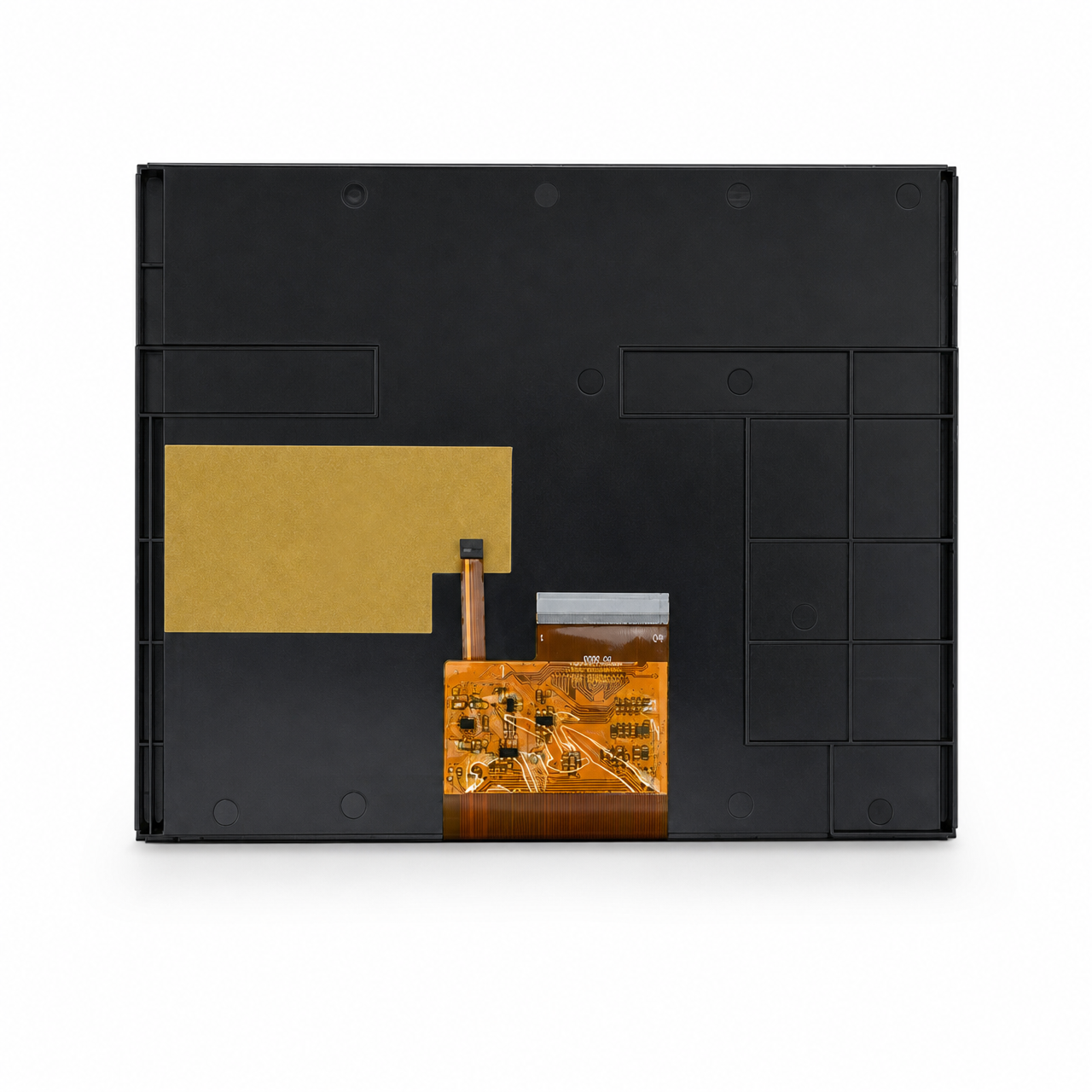

Product images
