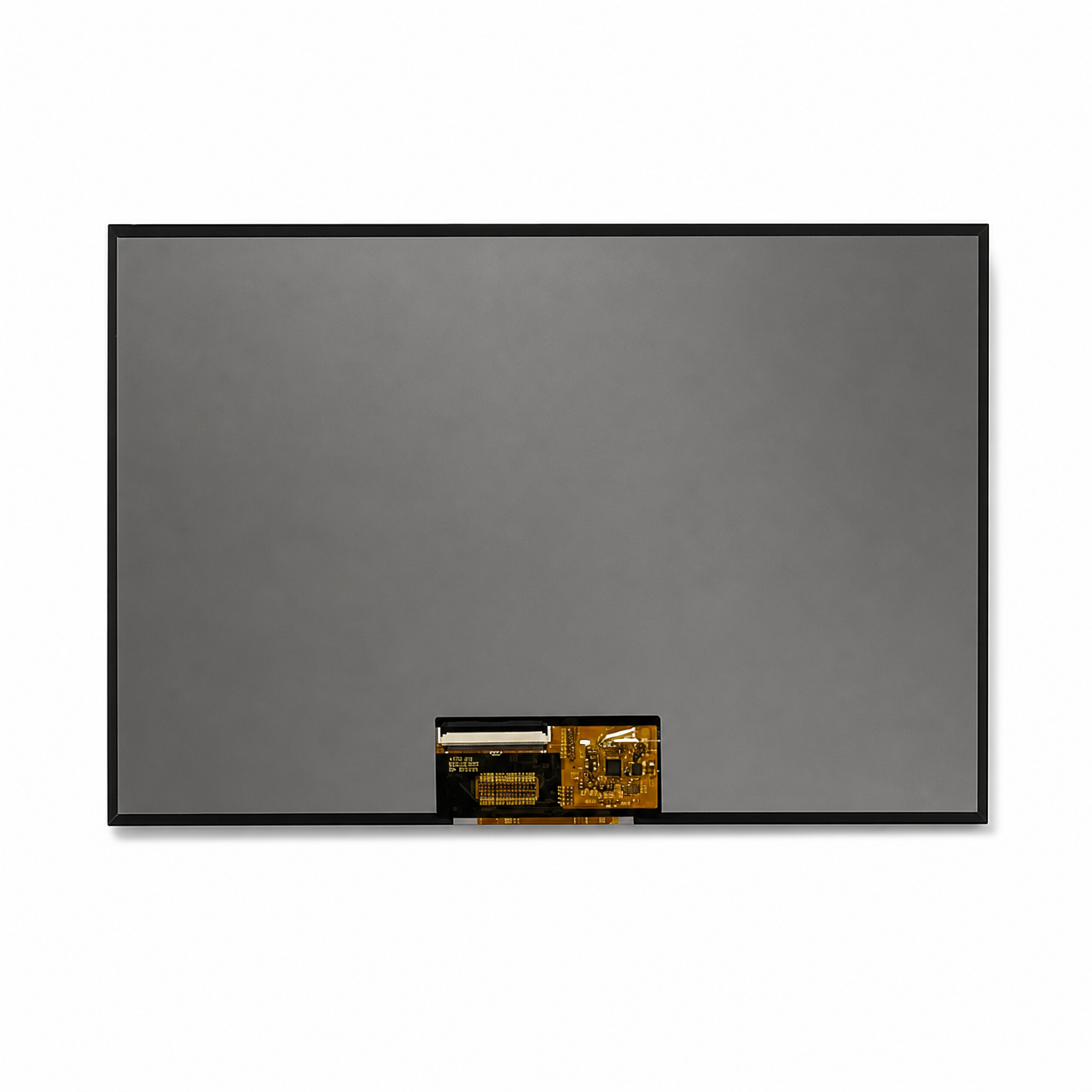

Display module

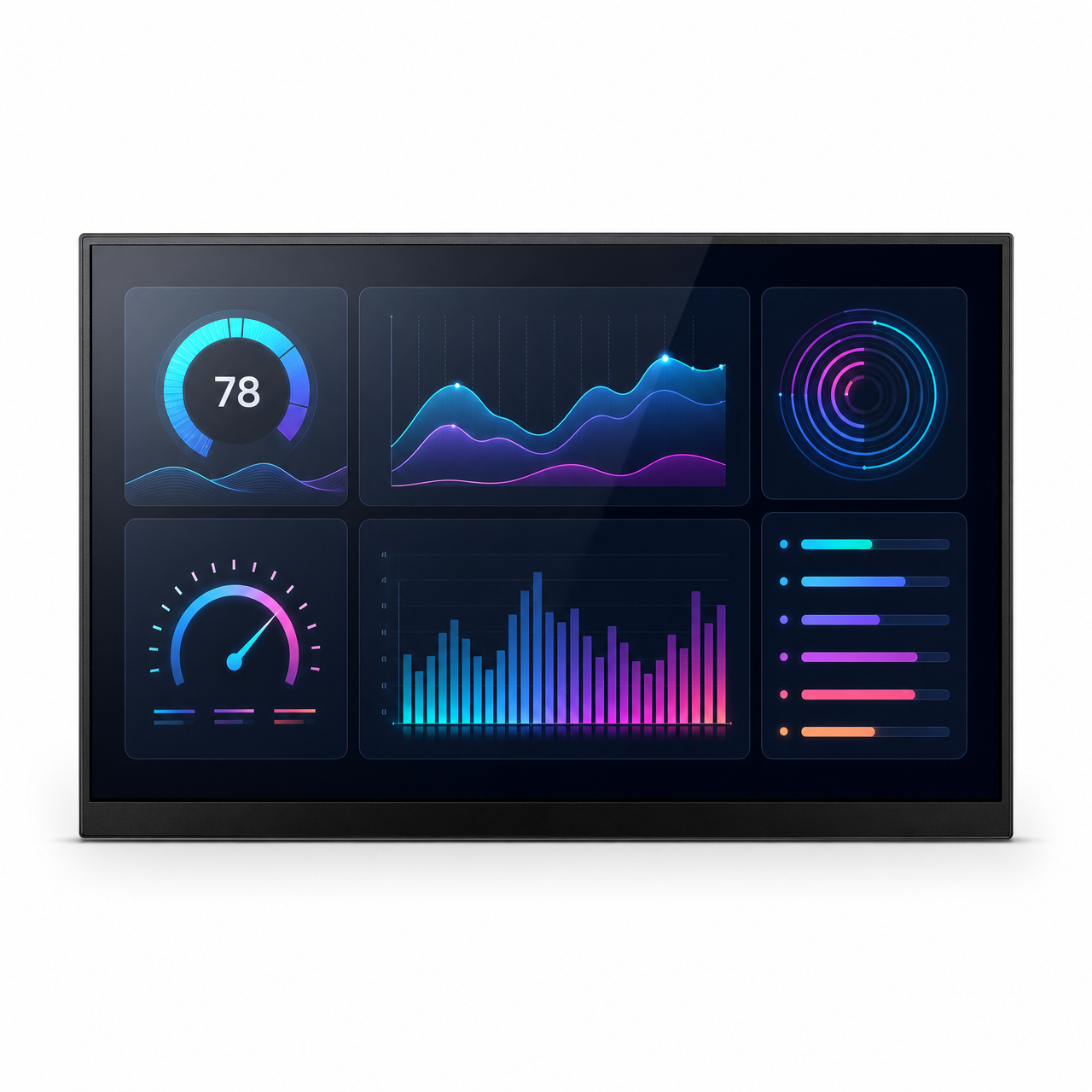

10.1 дюйм 1024x600 IPS TFT LCD with full viewing angle RGB интерфейс
Артикул STK101WSFPD036A
Размер10.1”
Разр.1024x600
Инт.24 bit RGB
Драйвер ИСEK73215&EK79001
Ярк.550 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
Интерфейс24 bit RGB
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-20°C ~ +70°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика550 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер10.1”
Разр.1024x600
Инт.24 bit RGB
Драйвер ИСEK73215&EK79001
Раб. темп.-20°C ~ +70°C
ТачNo TP
Ярк.550 nits
VAFree V.A
Габар. мм235.10*143.20*2.80
Активная область (мм)222.72*125.28
Описание
• Наименование: 10.1 inch 1024x600 IPS TFT LCD with full viewing angle RGB interface
• Артикул: STK101WSFPD036A
• Размер: 10.1 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 1024x600
• Шаг пикселя: 0.2175(H)*0.2088(V)
• Направление обзора: Free V.A
• Драйвер: EK73215&EK79001
• Display mode: Transmissive / Normally black
• Габариты: 235.10*143.20*2.80mm
• Активная область: 222.72*125.28mm
• Яркость: 550cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 24 bit RGB
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 45 LEDs 5 Series & 9 Parallel VF=15V, IF=180mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK101WSFPD036A
• Размер: 10.1 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: TFT
• Цвета: 16.7M
• Разрешение (пикс.): 1024x600
• Шаг пикселя: 0.2175(H)*0.2088(V)
• Направление обзора: Free V.A
• Драйвер: EK73215&EK79001
• Display mode: Transmissive / Normally black
• Габариты: 235.10*143.20*2.80mm
• Активная область: 222.72*125.28mm
• Яркость: 550cd/m²
• Контраст: 1000∶1
• Тип интерфейса: 24 bit RGB
• Число выводов: 50
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 45 LEDs 5 Series & 9 Parallel VF=15V, IF=180mA
• LED life time: 50000h
• Рабочий температурный диапазон: -20°C ~ +70°C
• Диапазон хранения: -30℃～+80℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Промышленность
Product images
