Display module
10.4 дюйм 1024x768 IPS JD9168S high brightness wide temperature TFT LCD module with LVDS интерфейс
Артикул STK104XGFLD022
Размер10.4”
Разр.1024x768
Инт.LVDS
Драйвер ИСCustom
Ярк.1200 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсLVDS
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-30°C ~ +80°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика1200 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер10.4”
Разр.1024x768
Инт.LVDS
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачNo TP
Ярк.1200 nits
VAFree V.A
Габар. мм225.90*174.40*5.55
Рейтинг★★★☆☆
Активная область (мм)211.20*158.40
Размер10.4”
Разрешение1024x768
ДрайверJD9168S
Угол обзораFree V.A
ИнтерфейсLVDS
СенсорNo TP
Температура-30℃~85℃
Популярность★★★
Яркость1200 nits
Габариты225.90*174.40*5.55
Активная область211.20*158.40
Описание
• Наименование: 10.4 inch 1024x768 IPS JD9168S high brightness wide temperature TFT LCD module with LVDS interface
• Артикул: STK104XGFLD022
• Размер: 10.4 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 1024x768
• Шаг пикселя: 0.20625(H)*0.20625(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black

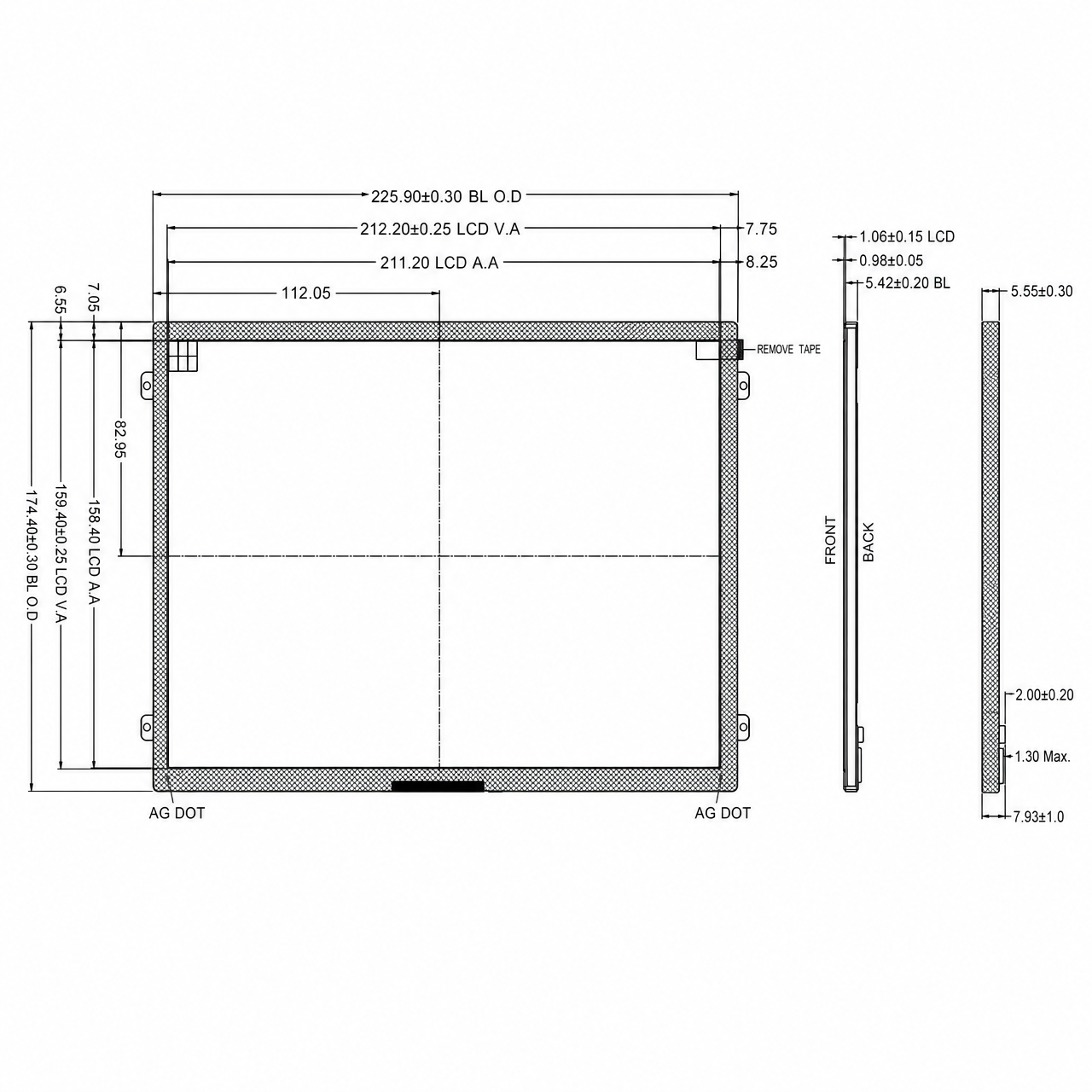

• Габариты: 225.90*174.40*5.55mm
• Зона просмотра: 212.20*159.40mm
• Активная область: 211.20*158.40mm
• Яркость: 1200cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 6/8 BIT LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 32 LEDs 8 Series & 4 Parallel VF =23.4V, IF=320mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -40℃～+90℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK104XGFLD022
• Размер: 10.4 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 1024x768
• Шаг пикселя: 0.20625(H)*0.20625(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 225.90*174.40*5.55mm
• Зона просмотра: 212.20*159.40mm
• Активная область: 211.20*158.40mm
• Яркость: 1200cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 6/8 BIT LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 32 LEDs 8 Series & 4 Parallel VF =23.4V, IF=320mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -40℃～+90℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

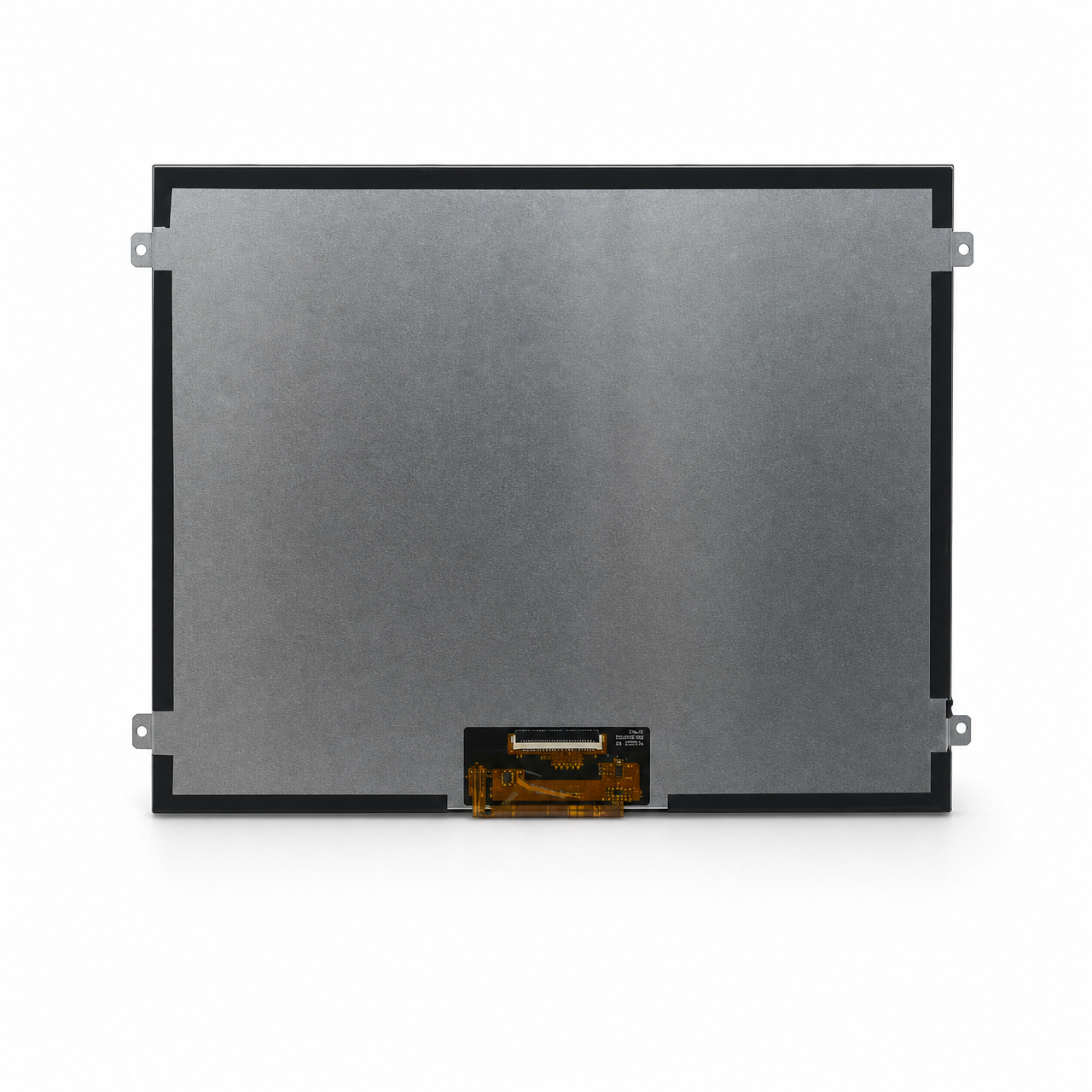

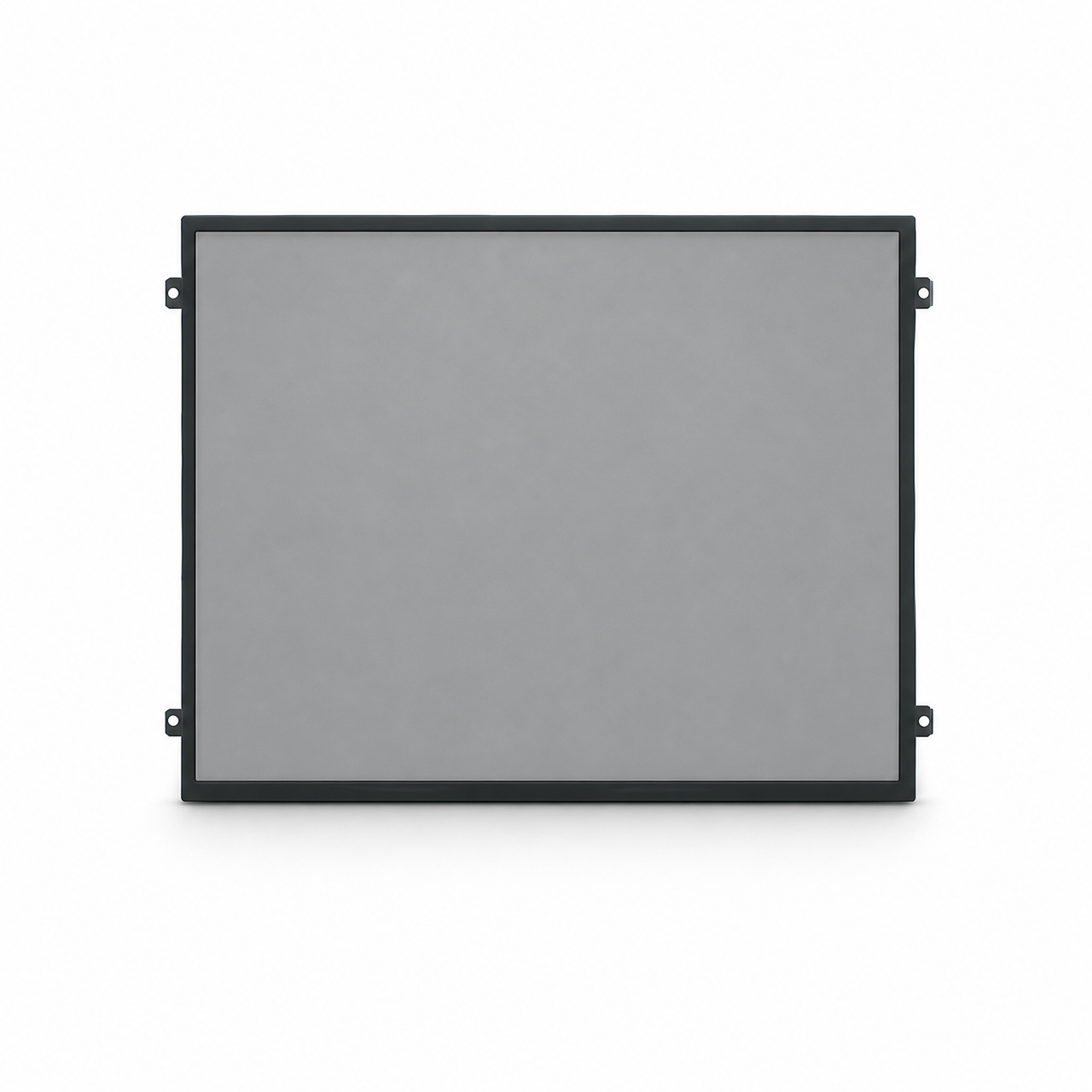

Product images
