Display module
10.4 дюйм 1024x768 IPS JD9168S high brightness wide temperature TFT LCD module with LVDS интерфейс
Артикул STK104XGFLA022-01
Размер10.4”
Разр.1024x768
Инт.LVDS
Драйвер ИСCustom
Ярк.1050 nits
ТачNo TP
Ключевые особенности продукта
Основные инженерные характеристики, которые закупщики обычно проверяют в первую очередь.
ТехнологияTFT Display Modules
Технология панели, настроенная на стабильное изображение во встраиваемых решениях.
ИнтерфейсLVDS
Подключение, удобное для встраиваемых и интеллектуальных устройств.
Рабочий диапазон-30°C ~ +80°C
Рассчитано на надёжную работу в сложных условиях эксплуатации.
Оптика1050 nits
Сбалансированная яркость и углы обзора для удобной интеграции в изделие.
Спецификации
Размер10.4”
Разр.1024x768
Инт.LVDS
Драйвер ИСCustom
Раб. темп.-30°C ~ +80°C
ТачNo TP
Ярк.1050 nits
VAFree V.A

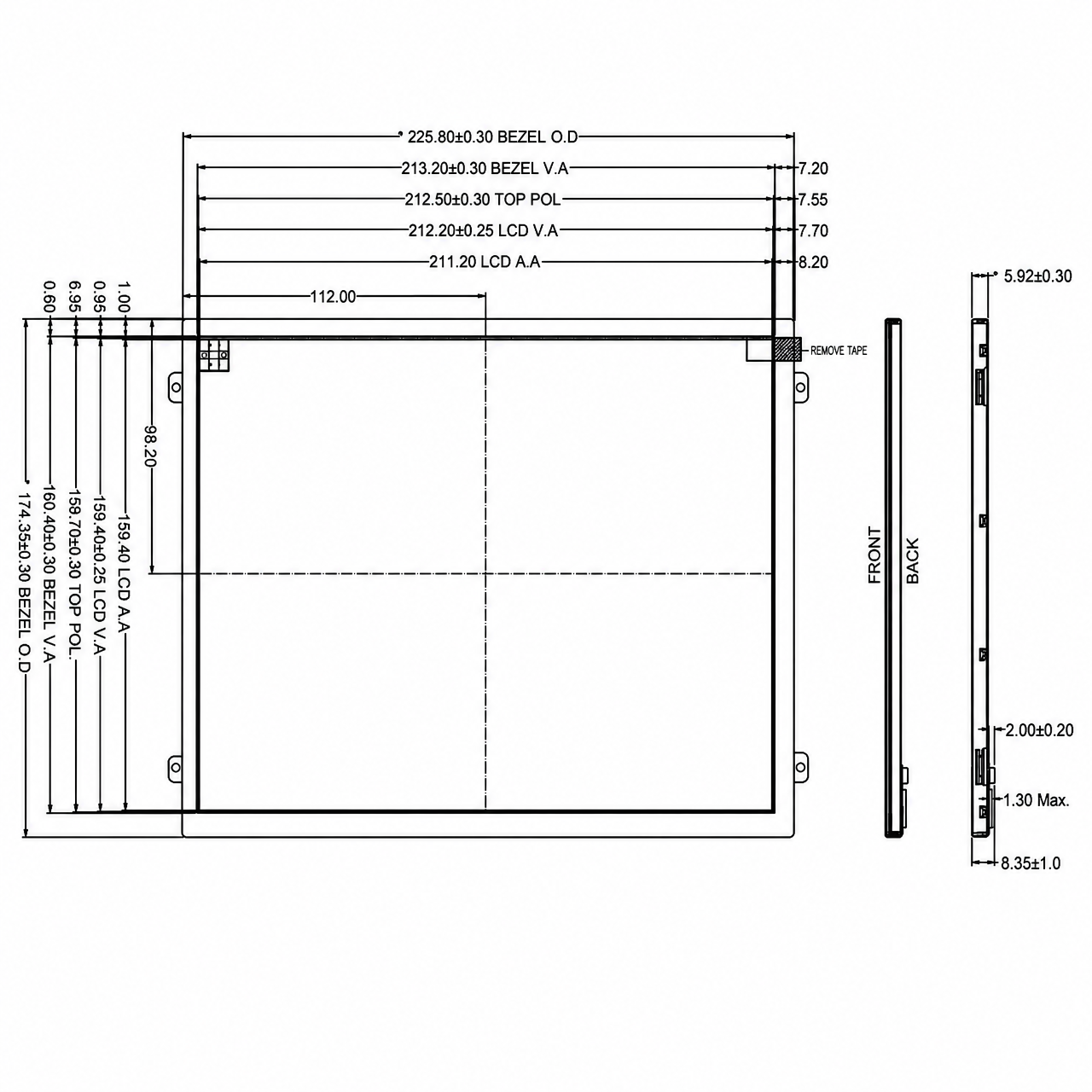

Габар. мм225.80*174.35*5.92
Рейтинг★★★☆☆
Активная область (мм)211.20*158.40
Размер10.4”
Разрешение1024x768
ДрайверJD9168S
Угол обзораFree V.A
ИнтерфейсLVDS
СенсорNo TP
Температура-30℃~85℃
Популярность★★★
Яркость1050 nits
Габариты225.80*174.35*5.92
Активная область211.20*158.40
Описание
• Наименование: 10.4 inch 1024x768 IPS JD9168S high brightness wide temperature TFT LCD module with LVDS interface
• Артикул: STK104XGFLA022-01
• Размер: 10.4 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 1024x768
• Шаг пикселя: 0.20625(H)*0.20625(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 225.80*174.35*5.92mm
• Зона просмотра: 212.20*159.40mm
• Активная область: 211.20*158.40mm
• Яркость: 1050cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 6/8 BIT LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 32 LEDs 8 Series & 4 Parallel VF =23.3V, IF=280mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -40℃～+90℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
• Артикул: STK104XGFLA022-01
• Размер: 10.4 inch
• Сенсорная панель: No
• Тип тачскрина: No
• Тип дисплея: IPS
• Цвета: 16.7M
• Разрешение (пикс.): 1024x768
• Шаг пикселя: 0.20625(H)*0.20625(V)
• Направление обзора: Free V.A
• Драйвер: JD9168S
• Display mode: Transmissive / Normally black
• Габариты: 225.80*174.35*5.92mm
• Зона просмотра: 212.20*159.40mm
• Активная область: 211.20*158.40mm
• Яркость: 1050cd/m²
• Контраст: 1200∶1
• Тип интерфейса: 6/8 BIT LVDS
• Число выводов: 40
• Шаг выводов: 0.5mm
• Тип подключения: plugging type
• Питание: 3.3V
• Backlight type and color: LED backlight / white
• Backlight: 32 LEDs 8 Series & 4 Parallel VF =23.3V, IF=280mA
• LED life time: 50000h
• Рабочий температурный диапазон: -30℃～+85℃
• Диапазон хранения: -40℃～+90℃
• Соответствие: RoHS
• Сертификация: ISO9001, ISO13485, ISO14001, IATF16949
Application areas：Industrial

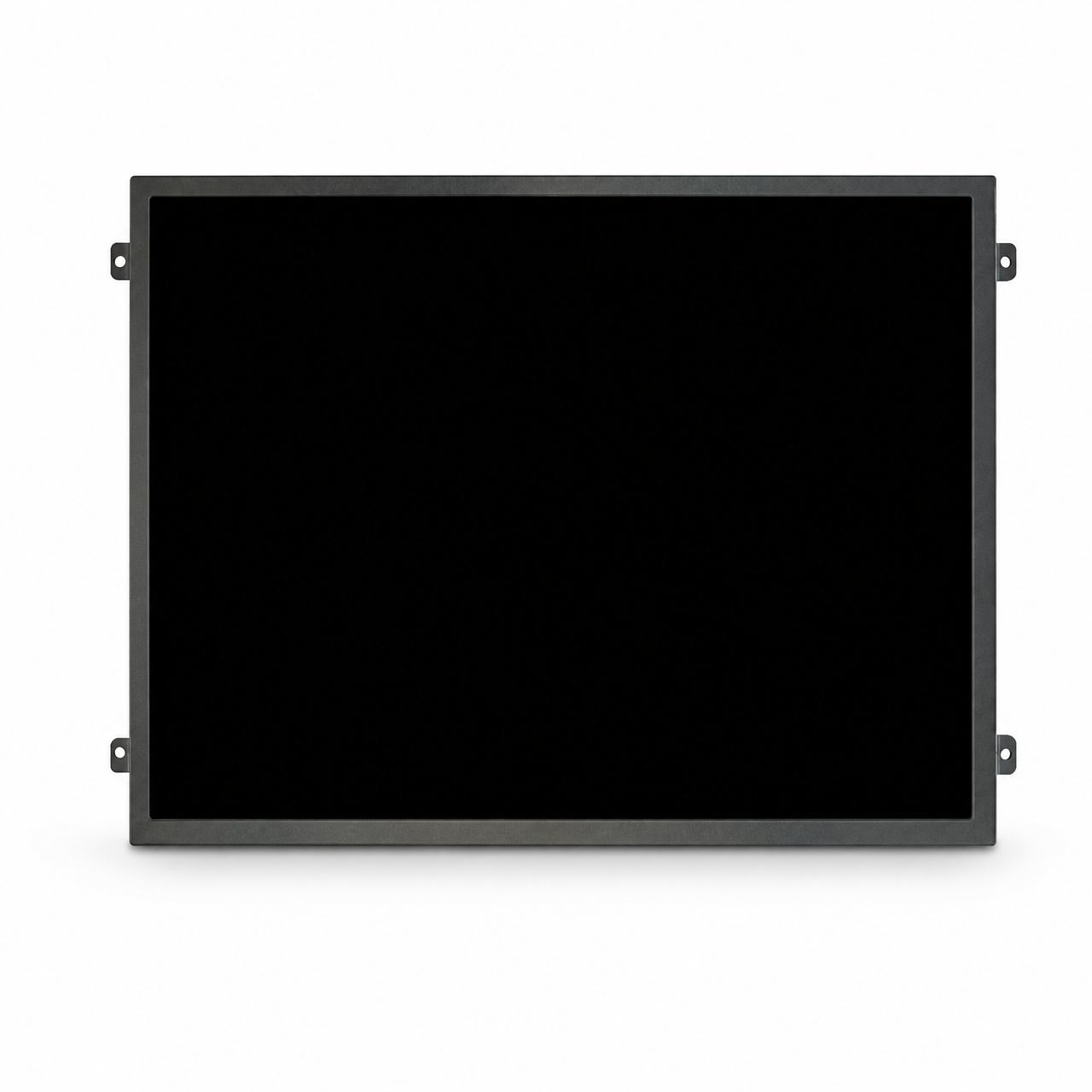

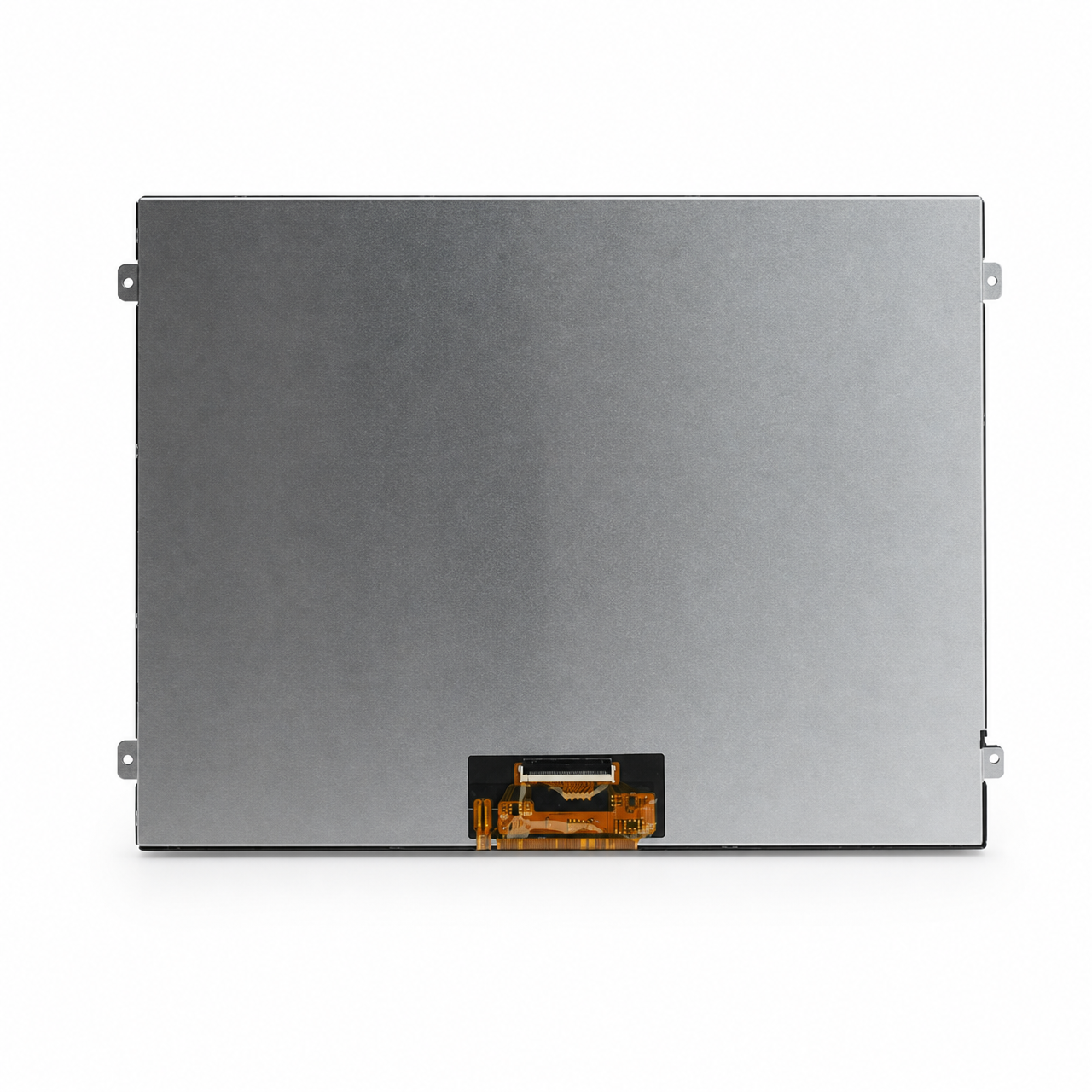

Product images
