工业 TFT LCD 与 HMI 显示系统中的 LVDS 与 MIPI DSI 对比
工业 TFT LCD 与 HMI 显示系统中的 LVDS 与 MIPI DSI 对比

在工业 TFT LCD 与 HMI 显示系统设计中,显示接口并不是一个单纯的“带宽选择题”。LVDS 与 MIPI DSI 代表了两种非常不同的系统思路:LVDS 更偏向传统工业显示链路,强调中长距离传输、成熟连接器生态和较强的现场适应性;MIPI DSI 则来自移动设备世界,以更低引脚数、更高集成度和更紧凑的主板布线著称。对于工厂 HMI、医疗设备、户外终端和嵌入式 ARM 控制器来说,接口选择会直接影响 EMI 通过率、线缆与连接器寿命、量产一致性、调试难度以及未来平台迁移成本。

如果您正在评估新一代工业显示平台,建议先结合面板尺寸、主控 SoC、线缆长度、安装结构和 EMC 目标一起审视接口方案。关于工业场景下 TFT LCD 选型的基础原则,可先参考工业 HMI TFT LCD 选型指南。若项目已经暴露出辐射、闪烁或图像不稳定问题,也可结合工业显示 EMI 故障排查工业显示闪烁分析一起阅读。

在系统架构层面,显示桥接 IC 与时序控制器属于嵌入式 BOM 的一部分。对于上游 半导体供应链解决方案,应在设计早期将接口选型与桥接芯片、PMIC 电源轨和连接器策略协同规划。

上游供应链与参考设计请参阅 shijiaic.com Engineering Hub:半导体侧 TFT 接口选型(RGB、LVDS、MIPI、eDP)

LVDS 与 MIPI DSI:工业显示接口为什么需要重新比较?

过去很多工业 TFT LCD 模组默认采用 LVDS,因为工业主板和显示模组之间往往不是超短板内互连,而是包含线束、转接板、连接器、金属机构和较大电机环境的系统级互连。MIPI DSI 随着 ARM SoC 和高分辨率显示控制器普及,越来越多地进入工业项目,特别是在一体化设备、紧凑型 HMI、手持终端和基于 Linux/Android 的控制器中。

但是,工业环境与手机和平板有根本差异:电缆更长、连接器更频繁插拔、温度范围更宽、静电和浪涌更强、EMI 裕量要求更高、维护周期更长。因此,工程师不能仅凭“主控支持 MIPI”或“面板更容易买到”就决定接口。真正需要比较的是:链路容限、EMC 风险、结构约束、生产测试方式和寿命周期管理。

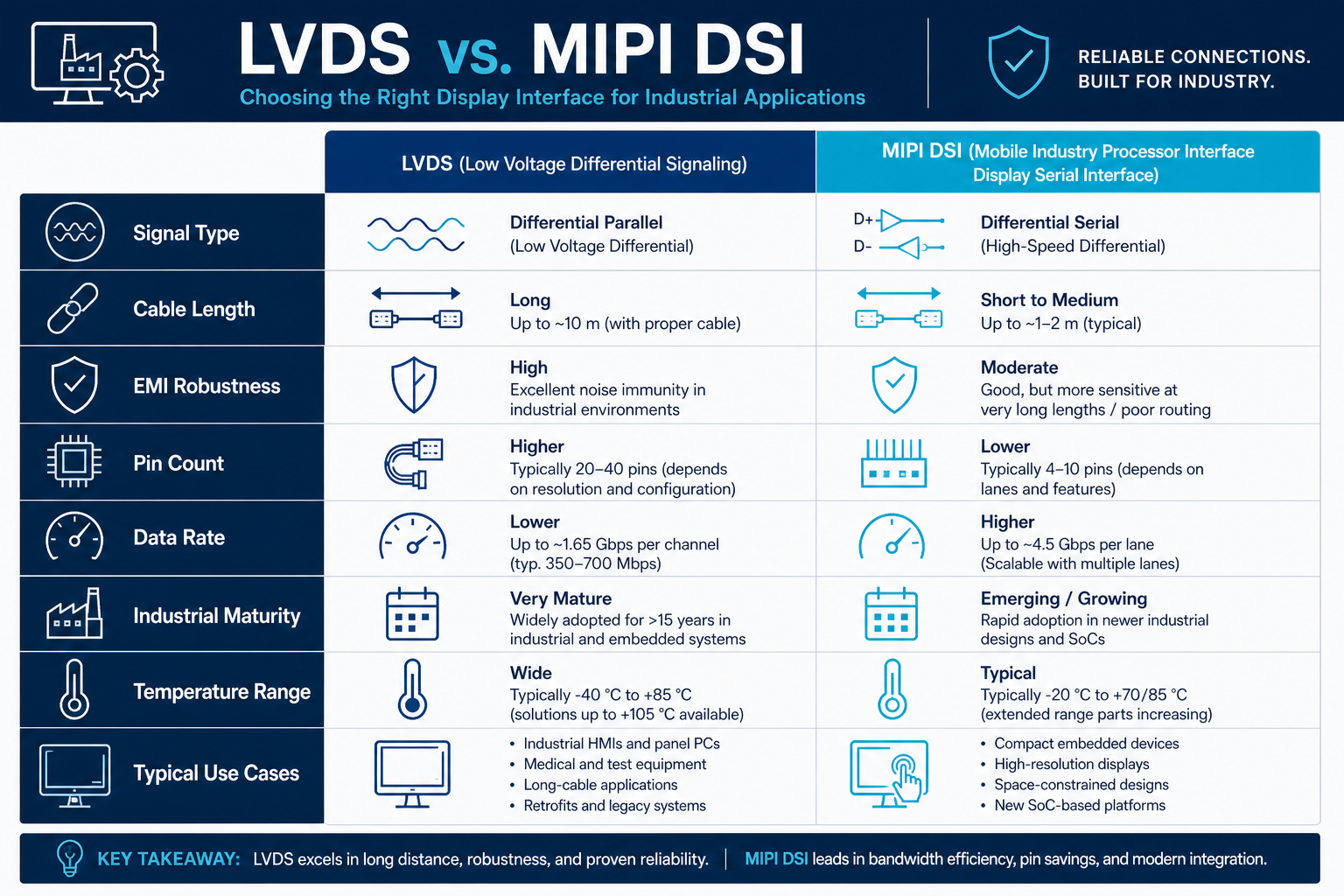

工业 TFT LCD 与 HMI 系统中的 LVDS 与 MIPI DSI 架构和工程差异对比
图 1 — LVDS 与 MIPI DSI 在架构、线缆、EMI 与工业适用性方面的对比概览。

LVDS 架构:差分对、4/8 数据通道、时钟与 1–2 米线缆能力

LVDS(Low-Voltage Differential Signaling)在工业显示领域长期被采用,核心原因是其差分传输方式成熟、抗共模干扰能力较好,并且在板间或模组间互连时更容易实现可预测的信号完整性。典型的工业显示 LVDS 接口通常包括固定数量的差分数据对和一组差分时钟对。常见配置包括:

  • 单路 4 data lanes + 1 clock pair:常用于中等分辨率或单通道显示
  • 双路 8 data lanes + 1 clock pair 或双时钟架构:用于更高分辨率、更高刷新率面板
  • 典型线缆长度约 1–2 米:在合适阻抗控制、屏蔽和连接器条件下,工业系统中可实现较稳定传输

LVDS 的优势不只是“能拉更长的线”,更重要的是它在系统层面容易被工业工程师掌控。数据对和时钟对定义清晰,很多 TFT LCD 模组、控制板、转接板与现成线束都围绕 LVDS 建立了成熟生态。对需要远离主板安装显示器的设备,如控制柜门板 HMI、上翻式服务面板和带金属结构隔离的医疗设备,LVDS 的布线和维护经验通常更丰富。

LVDS 在工业 HMI 中的典型实现方式

大多数工业 LVDS 显示链路由以下部分构成:SoC 或显示控制器输出 RGB 数据,经串化器或原生 LVDS TX 发出,经过屏蔽线束或板对板连接,再由液晶模组 TCON 侧的 LVDS RX 接收。工程上关注的关键点包括:

  • 差分阻抗控制,通常目标为 100 ohm differential
  • 各数据对长度匹配与对内 skew 控制
  • 时钟对与数据对之间的整体延迟匹配
  • 连接器 pin assignment 是否把高速对与电源、背光、触摸信号合理隔离
  • 线束是否采用双绞、屏蔽和独立接地策略

由于 LVDS 通常带独立时钟,其接收端时序恢复机制和调试思路与 MIPI DSI 不同。很多工业团队熟悉 LVDS 眼图、时序裕量和线缆替换测试,因此从验证和量产角度看,LVDS 的工程可见性往往更高。

LVDS 的工业限制

LVDS 并非没有代价。首先,它的引脚数和连接器占用明显高于 MIPI DSI,尤其是双路 8-lane 方案。其次,在更高分辨率和高刷新率下,连接器密度、布线层数和线束成本会上升。再者,若主控 SoC 原生不输出 LVDS,就需要桥接芯片,增加 BOM、发热和软件初始化复杂度。

MIPI DSI:高速串行、1–4 lanes、D-PHY/C-PHY 与低引脚数优势

MIPI DSI 起源于手机和平板等紧凑型设备,目标是以更少引脚实现高带宽显示传输。典型 DSI 配置包含 1 到 4 条高速数据 lane 和一条时钟 lane;某些平台也会使用 C-PHY,以三线组方式实现更高符号效率。对于工业项目,最常见的仍然是 D-PHY 架构。

  • 1–4 data lanes:按分辨率、色深和刷新率配置
  • D-PHY:工业与嵌入式平台最常见,生态成熟度较高
  • C-PHY:带宽效率更高,但面板、SoC 与驱动链路兼容性需单独核对
  • 低引脚数:有利于小型主板、FPC 连接和高集成设计

MIPI DSI 最大吸引力在于主控集成度。大量 ARM SoC、应用处理器和图形平台原生支持 DSI 输出,这让小尺寸到中尺寸 TFT LCD 在板内短距离互连时非常高效。对于需要轻薄结构、低层数 PCB、少连接器占位的设备,DSI 可以显著降低机械设计压力。

MIPI DSI 的移动设备基因与工业取舍

DSI 的成功来自移动设备场景,而移动设备的假设前提是:主板到面板距离非常短、FPC 受控、连接器精密、整机封闭且布线环境高度确定。工业设备通常不完全满足这些前提,因此 DSI 在工业化使用时必须考虑额外代价:

  • 对走线连续性、阻抗、过孔和 stub 更敏感
  • 通常更适合板内或极短距离连接,而非 1–2 米线束
  • 连接器选型空间相对受限,FPC/BTB 方案在振动和维护场景中要特别评估
  • 不同 SoC、桥接器和面板初始化序列差异大,软件 bring-up 复杂度较高

因此,MIPI DSI 在工业中的价值主要体现于高集成、低引脚、高像素密度和 ARM 平台兼容,而不是天然替代 LVDS 的“万用工业接口”。

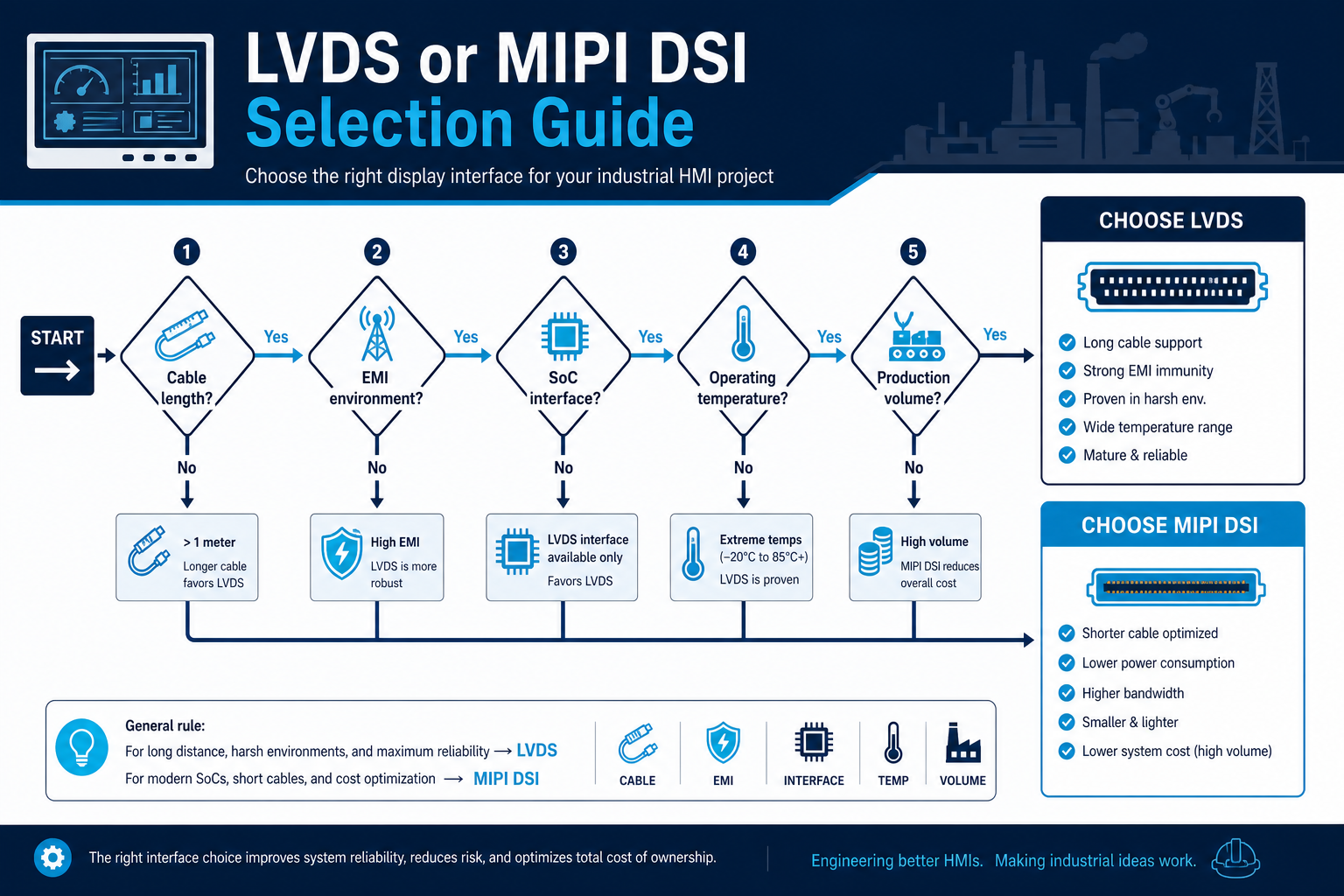

工业显示项目中 LVDS 与 MIPI DSI 选型决策路径图
图 2 — 面向工厂 HMI、医疗与嵌入式平台的 LVDS 与 MIPI DSI 选型路径。

工业 TFT LCD 与 HMI 系统中的关键对比

1. EMI 与抗扰度

LVDS 与 MIPI DSI 都是差分接口,但在工业 EMI 环境下的表现并不完全相同。LVDS 通常工作频率和链路结构相对直观,配合合适屏蔽线缆时,工程师更容易通过接地、屏蔽层连接和共模路径管理来优化系统。MIPI DSI 虽然引脚更少,但高速边沿更陡、频谱分布更复杂,对参考平面连续性和模组接地策略更依赖。

在工业环境中,接口本身是否差分并不是唯一问题。真正决定 EMI 成败的,往往是链路长度、连接器接地设计、参考平面完整性、背光电源噪声以及线束如何穿越机壳结构。

若项目已经遇到辐射或抗扰问题,建议结合工业显示 EMI 故障排查文章系统复盘,而不是只更换接口制式。

2. 线缆长度与安装自由度

LVDS 在 1–2 米左右的工业线束应用中更常见,前提是采用合适的双绞屏蔽电缆、阻抗一致连接器和合理的时序裕量。MIPI DSI 更适合板内、短 FPC 或非常短的板间连接。若显示模组安装在柜门、悬臂或与主控板分离的腔体中,LVDS 通常更稳健。

3. 连接器可靠性

工业设备强调长期插拔、振动、冲击和现场维护。LVDS 常见连接器和线束形式更容易找到工业级锁扣、金属屏蔽和较高保持力方案。MIPI DSI 由于常配合细间距 FPC/BTB,若没有额外固定和结构保护,在高振动环境中风险更高。当然,如果设备是高度集成的一体化设计,且显示与主板间无需频繁拆装,DSI 连接器也完全可行。

4. 温度与长期稳定性

宽温工业项目不仅考验面板,也考验链路和材料系统。低温下,FPC 弯折性能、连接器接触电阻和胶材老化都会影响 MIPI DSI 链路裕量。高温下,桥接芯片功耗、SoC 发热与背光热源叠加也会压缩高速信号余量。LVDS 因为工业经验丰富,在宽温线束与连接器验证上通常更容易获得实绩数据。

5. 信号完整性与调试难度

LVDS 的问题常体现为 lane skew、阻抗偏差、接地不良、线缆串扰或时钟恢复边缘不足,调试路径相对线性。MIPI DSI 除了硬件 SI 问题,还涉及协议层、初始化序列、面板命令模式、视频模式、低功耗/高速切换等软件硬件联动问题。对首次导入 DSI 的工业团队来说,bring-up 时间通常要预留更充分。

LVDS 与 MIPI DSI 工业应用对照表

比较维度LVDSMIPI DSI
典型数据结构4/8 数据差分对 + 时钟对1–4 lane 高速串行,常见 D-PHY;部分平台支持 C-PHY
引脚数较高较低
典型互连长度约 1–2 m 工业线束可行更适合板内或极短距离
工业连接器生态成熟,易做锁扣和屏蔽多为细间距 FPC/BTB,需要结构加固
EMI/EMC 调试可见性较高,工程经验丰富依赖主控、布线和初始化,系统性更强
ARM SoC 原生支持有时需要桥接常见原生支持
适合工业远置显示更合适通常不优先
适合紧凑型一体化设计可行但占用较大非常合适

Use-case 矩阵:工厂 HMI、医疗、户外终端、嵌入式 ARM 板

应用场景优先接口建议原因工程提示
工厂 HMI 控制面板LVDS 优先常有较长线束、强 EMI、维护插拔需求优先选择锁扣连接器、屏蔽双绞线与机壳接地策略
医疗设备显示终端视结构而定若主板与显示分离,LVDS 更稳;若高度集成,DSI 可减小体积重点验证 ESD、漏电路径、宽温及长期老化
户外 kiosk/自助终端LVDS 常更稳妥线缆较长、温差大、维修频率高加强防雷、ESD、屏蔽和密封环境下热管理
嵌入式 ARM 一体化主板MIPI DSI 优先SoC 常原生支持,板内短距离可降低 BOM 与尺寸做好阻抗、初始化和 FPC 固定,避免超长链路
便携式工业手持终端MIPI DSI 优先空间受限、主板紧凑、面板靠近处理器关注跌落后连接器保持力与 FPC 疲劳

例如,在 7 英寸工业显示方案中,若整机采用 ARM 平台并且 LCD 模组与主板距离很短,MIPI DSI 往往有不错的集成优势;如果需要参考成熟工业模组选型,可查看Senvita 7 英寸 TFT 显示模组进行尺寸、亮度和系统接口评估。

PCB 布局与线束设计:LVDS 与 MIPI DSI 的可执行要点

LVDS PCB Layout Checklist

  • 差分阻抗控制保持一致,避免连接器前后阻抗突变
  • 数据对内部长度匹配,控制 pair-to-pair skew
  • 时钟对到各数据对的总体长度差需满足芯片和面板规范
  • 高速对下方保持连续参考平面,避免跨分割
  • 减少不必要过孔;若必须换层,差分对应成对过孔并保持对称
  • 将 LVDS 与背光升压、电机驱动、继电器和开关电源噪声源隔离
  • 连接器附近预留共模电感、ESD 器件和调试焊盘的可选位置

LVDS 线束、屏蔽与 ESD 建议

工业线束层面,优先考虑每对独立双绞、整体屏蔽或分组屏蔽设计。屏蔽层接地方式需要结合机壳地与数字地拓扑,一端接地还是两端接地不能教条判断,要根据共模电流路径、机壳连接点和 EMC 测试结果决定。ESD 防护应靠近外部连接器布置,但要注意器件寄生电容不能严重破坏高速差分链路。

MIPI DSI PCB Layout Checklist

  • 严格遵守 SoC 与面板/桥接芯片参考设计,尤其是 D-PHY 走线约束
  • 尽量保持所有 lane 走线短且直,减少过孔与 stub
  • 避免 FPC 连接器附近急转角、参考平面中断和密集过孔回流路径受阻
  • 对 lane-to-lane skew、时钟 lane 匹配和 AC 特性进行更严格控制
  • 高速对周边避免并行贴近背光 PWM、触摸中断和高 di/dt 电源回路
  • 若采用桥接器,确认供电时序、复位时序和初始化脚位不被忽视

MIPI DSI 的 ESD 与结构注意事项

DSI 常通过 FPC 连接到显示模组,工程上容易忽略“结构引入的 SI/ESD 问题”。例如,FPC 折弯半径过小、压紧泡棉位置不当、金属框接地弹片偏移、连接器锁扣受力不足,都可能让实验室可工作的样机在量产或现场失效。DSI 的 ESD 保护器件必须选用适合高速差分链路的低电容型号,并在靠近接口位置布局,同时评估其对眼图的影响。

从 LVDS 迁移到 MIPI DSI:工业项目的关键考虑

很多工业团队考虑从 LVDS 迁移到 MIPI DSI,通常出于三类原因:主控平台更新、面板供应链变化、以及整机小型化需求。迁移时最容易低估的不是“能否点亮”,而是整个系统工程代价。

1. 主控与面板兼容性

确认 SoC 支持的 lane 数、D-PHY/C-PHY 类型、最大数据速率、视频模式/命令模式,以及面板驱动 IC 的初始化要求。不同 ARM 平台之间的 DSI 兼容性差异很大,原生支持不等于低风险导入。

2. 软件 bring-up 与长期维护

LVDS 往往偏硬件接口问题,而 DSI 迁移常牵涉 device tree、kernel driver、panel timing、power sequence、TE 信号、休眠唤醒和异常恢复。工业设备寿命长,后续 SoC BSP 升级时也要考虑显示驱动维护成本。

3. 结构与线缆方案重构

如果原系统依赖 1 米以上 LVDS 线束,直接替换成 DSI 通常不可取。更现实的方式是把主控板靠近显示,或增加桥接板,把 DSI 保留在板内短距离,再转换成更适合长距离的接口。很多失败案例都源于把移动设备短距接口强行外延到工业线束场景。

4. EMC 与验证计划必须前置

迁移评估中应尽早安排以下测试:预扫描辐射、EFT/ESD 敏感性、宽温启动、振动后显示稳定性、热循环后的连接器接触可靠性、背光满载与触摸同时工作时的图像完整性。不要等到 EVT 后期才发现 DSI FPC 在机构中存在间歇失锁问题。

5. 供应链与可替代性

工业项目重视 5–10 年以上生命周期。若选择 DSI,需要评估桥接芯片、FPC 连接器、面板驱动 IC 以及 BSP 维护资源是否可持续。LVDS 的替代路径通常更宽,而 DSI 在某些分辨率和特定面板 IC 上可能更依赖单一方案。

LVDS 与 MIPI DSI 选型建议:工程师可直接采用的判断逻辑

  • 如果显示器与主控板存在中等距离线束、设备有振动/维护要求、EMI 环境较差:优先 LVDS
  • 如果系统是一体化紧凑结构、SoC 原生 DSI、主板到 LCD 距离极短:优先 MIPI DSI
  • 如果项目需要快速导入并降低调试风险:优先选择团队更熟悉、验证链更成熟的接口
  • 如果目标是更高集成度而非长距离连接:MIPI DSI 通常更有优势
  • 如果项目将面对严苛 EMC、宽温和现场维护:LVDS 仍然是很多工业 HMI 的稳妥选择

FAQ:工业 TFT LCD 与 HMI 设计中关于 LVDS 和 MIPI DSI 的常见问题

LVDS 一定比 MIPI DSI 更抗 EMI 吗?

不一定。两者都是差分接口,但工业 EMI 表现取决于系统实现。若 DSI 走线极短、参考平面完整、结构紧凑,它完全可能表现良好;若 LVDS 线束和屏蔽处理错误,也会产生严重问题。工业上之所以常觉得 LVDS 更稳,是因为它更适用于较长线缆和成熟连接器生态。

MIPI DSI 可以直接替代 1–2 米 LVDS 线缆吗?

通常不建议。DSI 更适合短距离互连。若项目必须远置显示,建议考虑调整系统架构,使 DSI 保持在主板内部短链路,再通过更适合长距离的接口连接远端显示子系统。

工业 ARM 主板原生支持 DSI,是否就应该优先选择 DSI 面板?

不一定。原生支持能降低硬件桥接成本,但若整机结构要求长线束、强抗扰和可维护连接器,LVDS 仍然可能是整体风险更低的方案。接口决策应以系统而非 SoC 单点能力为中心。

LVDS 在高分辨率工业显示中是否已经过时?

没有。虽然许多新平台转向 MIPI,但 LVDS 在大量工业 TFT LCD 和 HMI 设备中仍然是可靠方案。关键不在“新旧”,而在于带宽是否满足、线束与 EMC 是否可控、以及生命周期是否适配项目需求。

选择 D-PHY 还是 C-PHY 时,工业项目应该关注什么?

首先看 SoC 和面板是否真正支持同一 PHY 类型,其次看工具链、驱动和验证资源是否完整。对大多数工业项目,D-PHY 生态和调试经验更成熟。C-PHY 适合有明确带宽和平台支持优势的场景,但导入前要确认兼容性与测试能力。

从量产和售后维护角度,哪种接口更友好?

若设备涉及线束替换、面板维护、现场插拔或柜门式安装,LVDS 往往更友好。若设备是一体化封闭终端,主板和显示模组高度集成、很少拆修,MIPI DSI 也可以非常高效。

结论:工业显示接口选择要服从系统边界条件

对于工业 TFT LCD 与 HMI 显示系统,没有一种接口在所有条件下都绝对更好。LVDS 的核心价值在于成熟、可预测、适合 1–2 米级互连以及更工业化的连接器和线束生态;MIPI DSI 的核心价值在于低引脚、高集成度、与现代 ARM SoC 的天然匹配,以及适合短距离高密度布线。真正可靠的选型方法,是把面板分辨率、机械结构、EMC 要求、温度范围、量产测试和维护方式一起考虑。

如果您正在规划工业 HMI、新一代 ARM 控制器或现有 LVDS 项目的 MIPI 迁移,Senvita(Shijia Technology)FAE 团队可协助评估显示接口、信号完整性、EMI 风险、线缆与连接器方案,以及具体 TFT LCD 模组选型与调试路径。
